Español | 31
Bosch Power Tools 1 609 929 N81 | (18.5.11)
Fresado de uniones
Ejemplos sobre los siguientes tipos de unión los encuentra en
las páginas ilustradas:
– Unión a tope: con tope para ángulos, ver figura C, con to-
pe de ajuste vertical, ver figura D
– Unión a inglete: con tope para ángulos, ver figura E, con
tope de ajuste vertical, ver figura F
– Empalme longitudinal y transversal: con tope para ángu-
los, ver figura G, con tope de ajuste vertical, ver figura H
– Unión de marcos: ver figura I
– Unión de tableros intermedios: ver figura J

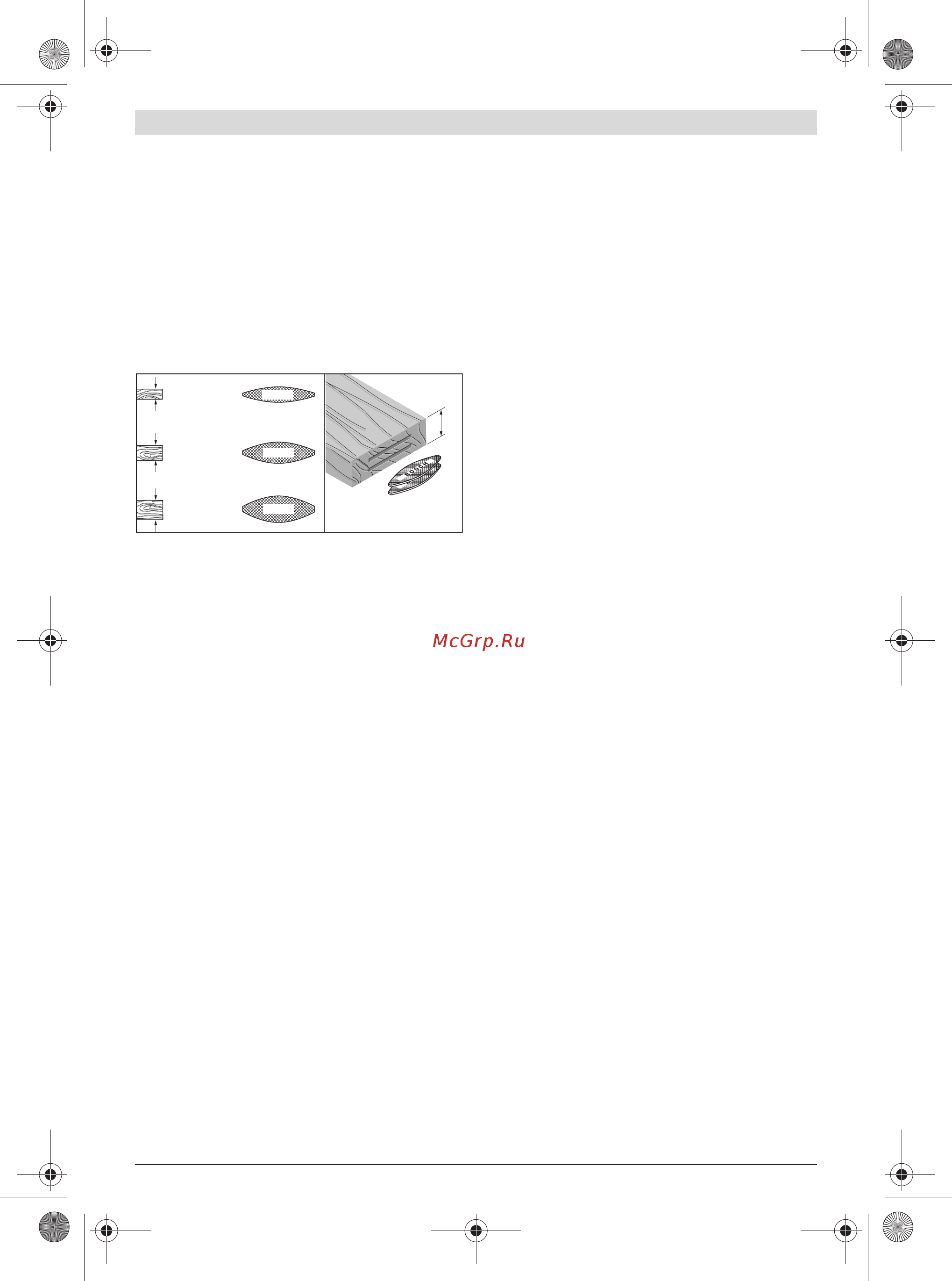

Selección de la galleta
Para obtener una unión sólida elija la galleta más grande posi-
ble. Bosch ofrece las galletas correspondientes en su progra-
ma de accesorios especiales (ver página con la relación de ac-
cesorios al final de estas instrucciones de uso).
Fresado de piezas de trabajo delgadas (ver figura K)
Para fresar piezas de un grosor inferior a 16 mm monte la pla-
ca de inserción 16 en el tope para ángulos 17. Ello garantiza
que la ranura no quede demasiado cerca de la cara superior
de la pieza de trabajo. Al calcular la posición horizontal de la
fresa deberá tener en cuenta el grosor de 4 mm de la placa de
inserción.
También utilice la placa de inserción 16 al realizar uniones a
inglete en piezas delgadas, para evitar que la ranura sea de-
masiado profunda.
Fresado de piezas de trabajo estrechas
Siempre que sea posible emplee el tope de ajuste vertical pa-
ra fresar piezas estrechas 9. Observe que las marcas de an-
chura máxima de la fresa 10 no estén alojadas fuera de la pie-
za de trabajo.
Mantenimiento y servicio
Mantenimiento y limpieza
f Antes de cualquier manipulación en la herramienta eléc-
trica, sacar el enchufe de red de la toma de corriente.
f Mantenga limpia la herramienta eléctrica y las rejillas
de refrigeración para trabajar con eficacia y seguridad.
Limpie y aceite las guías siempre que sea preciso. Utilice ex-
clusivamente aceite que no forme resina (p.ej. aceite para
máquinas de coser).
Reajuste de la palanca de apriete
Si fuese preciso puede Ud. reajustar la fuerza de apriete de las
palancas 3 y 12. Para ello, afloje las palancas de apriete y des-
atorníllelas. Monte las palancas de apriete giradas como míni-
mo 30° en sentido contrario a las agujas del reloj y vuelva a
atornillarlas.
Si a pesar de los esmerados procesos de fabricación y con-
trol, la herramienta eléctrica llegase a averiarse, la reparación
deberá encargarse a un servicio técnico autorizado para he-
rramientas eléctricas Bosch.
Para cualquier consulta o pedido de piezas de repuesto es im-
prescindible indicar el nº de artículo de 10 dígitos que figura
en la placa de características de la herramienta eléctrica.
Servicio técnico y atención al cliente
El servicio técnico le asesorará en las consultas que pueda
Ud. tener sobre la reparación y mantenimiento de su produc-
to, así como sobre piezas de recambio. Los dibujos de despie-
ce e informaciones sobre las piezas de recambio las podrá ob-
tener también en internet bajo:
www.bosch-pt.com
Nuestro equipo de asesores técnicos le orientará gustosa-
mente en cuanto a la adquisición, aplicación y ajuste de los
productos y accesorios.
España
Robert Bosch España, S.A.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Tel. Asesoramiento al cliente: +34 (0901) 11 66 97
Fax: +34 (91) 902 53 15 54
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
Tel.: +58 (02) 207 45 11
México
Robert Bosch S.A. de C.V.
Tel. Interior: +52 (01) 800 627 1286
Tel. D.F.: +52 (01) 52 84 30 62
E-Mail: arturo.fernandez@mx.bosch.com
Argentina
Robert Bosch Argentina S.A.
Av. Córdoba 5160
C1414BAW Ciudad Autónoma de Buenos Aires
Atención al Cliente
Tel.: +54 (0810) 555 2020
E-Mail: herramientas.bosch@ar.bosch.com
Perú
Autorex Peruana S.A.
República de Panamá 4045,
Lima 34
Tel.: +51 (01) 475-5453
E-Mail: vhe@autorex.com.pe
8–12 mm
>25 mm
12–15 mm
>15 mm
0
10
20
OBJ_BUCH-268-003.book Page 31 Wednesday, May 18, 2011 11:03 AM
