Polski | 9
Bosch Power Tools 2 609 007 127 | (18.4.13)
Montaż i regulacja ogranicznika głębokości
Ogranicznik głębokości 11 można stosować podczas pracy
przy użyciu brzeszczotów segmentowych, brzeszczotów seg-
mentowych Riff i noży segmentowych.
Wyjąć ewentualnie uprzednio zamontowane narzędzie robo-
cze.
Ogranicznik głębokości 11 należy nasunąć do oporu na głowi-
cę przekładni elektronarzędzia, przesuwając go przez uchwyt
narzędziowy 5.
Ogranicznik głębokości przeznaczony jest do cięcia:
– Przy zastosowaniu brzeszczotów segmentowych ACZ 85 ..
o średnicy 85 mm: głębokość cięcia 8 mm, 10 mm,
12mm i 14 mm (wartości podane na ograniczniku głębo-
kości większą czcionką i bez nawiasów).
– Przy zastosowaniu brzeszczotów segmentowych
ACZ 100 .. o średnicy 100 mm: głębokość cięcia 14 mm,
16mm, 18 mm i 20 mm (wartości podane na ograniczniku
głębokości mniejszą czcionką i w nawiasach).
Należy zawsze stosować odpowiedni brzeszczot segmentowy
dla danej głębokości cięcia. Przesunąć ogranicznik głęboko-
ści 11 w kierunku narzędzia roboczego, odsuwając go od
uchwytu narzędziowego 5 – tak, aby można było go swobod-
nie obracać. Przekręcić ogranicznik głębokości 11 w taki spo-
sób, aby pożądana głębokość cięcia leżała powyżej tego od-
cinka brzeszczotu, którym ma być wykonane cięcie. Ponow-
nie nasunąć ogranicznik głębokości 11 do oporu na głowicę
przekładni elektronarzędzia.
Dla cięć o innej głębokości i do pracy z innymi narzędziami ro-
boczymi ogranicznik głębokości
11 należy zdjąć. W tym celu
należy wyjąć narzędzie robocze i zsunąć ogranicznik głęboko-
ści z głowicy przekładni.
Nakładanie/wymiana papieru ściernego na płytę
szlifierską
Płyta szlifierska 9 wyposażona jest w włókninę zaczepną,
umożliwiającą szybkie i łatwe zamocowanie papieru ścierne-
go z mocowaniem na rzepy.
Aby osiągnąć optymalną przyczepność, należy wytrzepać
włókninę zaczepną płyty szlifierskiej 9 przed zamocowaniem
papieru ściernego 10.
Przyłożyć papier ścierny 10 z jednej strony płyty szlifierskiej
9, tak aby ściśle do niej przylegał, i mocno go docisnąć do
płyty.
W celu zagwarantowania optymalnego odsysania pyłów nale-
ży uważać na to, by odziurkowanie w papierze ściernym zga-
dzało się z otworami na płycie szlifierskiej.
Aby zdjąć papier ścierny 10 należy chwycić jeden jego koniec
i odciągnąć od płyty szlifierskiej 9.
Stosować można wszystkie rodzaje papieru ściernego, włók-
niny do polerowania i czyszczenia serii Delta 93 mm, znajdu-
jących się w programie osprzętu firmy Bosch.
Osprzęt szlifierski, np. włóknina czy filc polerski, mocuje się
na płycie szlifierskiej w identyczny sposób jak papier ścierny.

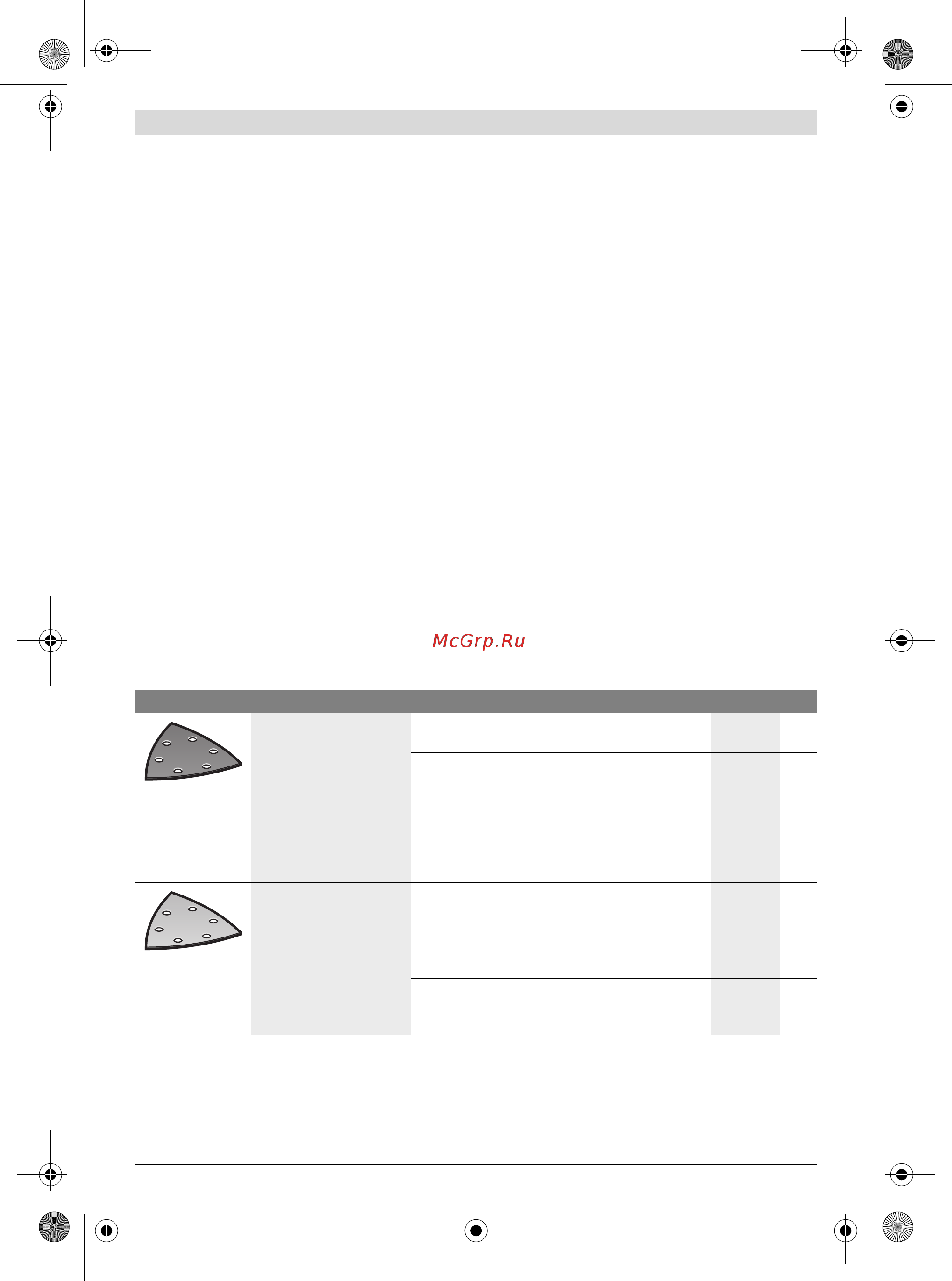

Wybór papieru ściernego
W zależności od rodzaju obrabianego materiału i pożądanego stopnia usuwania materiału, do dyspozycji stoją różne rodzaje
papieru ściernego:
Odsysanie pyłów/wiórów
Pyły niektórych materiałów, na przykład powłok malar-
skich z zawartością ołowiu, niektórych gatunków drewna,
minerałów lub niektórych rodzajów metalu, mogą stano-
wić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z
pyłami lub przedostanie się ich do płuc może wywołać re-
akcje alergiczne i/lub choroby układu oddechowego ope-
ratora lub osób znajdujących się w pobliżu.
Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane
są za rakotwórcze, szczególnie w połączeniu z substancja-
Papier ścierny Materiał Zastosowanie Uziarnienie
kolor czerwony
– wszystkie tworzywa drew-
niane (np. drewno twarde
i miękkie, płyty wiórowe
ibudowlane)
–tworzywa metalowe
Do szlifowania wstępnego, np. chropowatych,
nieostruganych belek i desek
grubo-
ziarniste
40
60
Do szlifowania płaskiego i do wyrównania mniejszych
nierówności
średnio-
ziarniste
80
100
120
Do szlifowania wykończeniowego drewna
drobno-
ziarniste
180
240
320
400
kolor biały
–farba
–lakier
– masa wypełniająca
– masa szpachlowa
Do usuwania farby grubo-
ziarniste
40
60
Do szlifowania farby podkładowej (np. usuwanie
śladów pędzla, zacieków i smug)
średnio-
ziarniste
80
100
120
Do szlifowania wykańczającego farb z dużą zawartością
pigmentu przed lakierowaniem
drobno-
ziarniste
180
240
320
OBJ_BUCH-382-009.book Page 9 Thursday, April 18, 2013 1:45 PM
