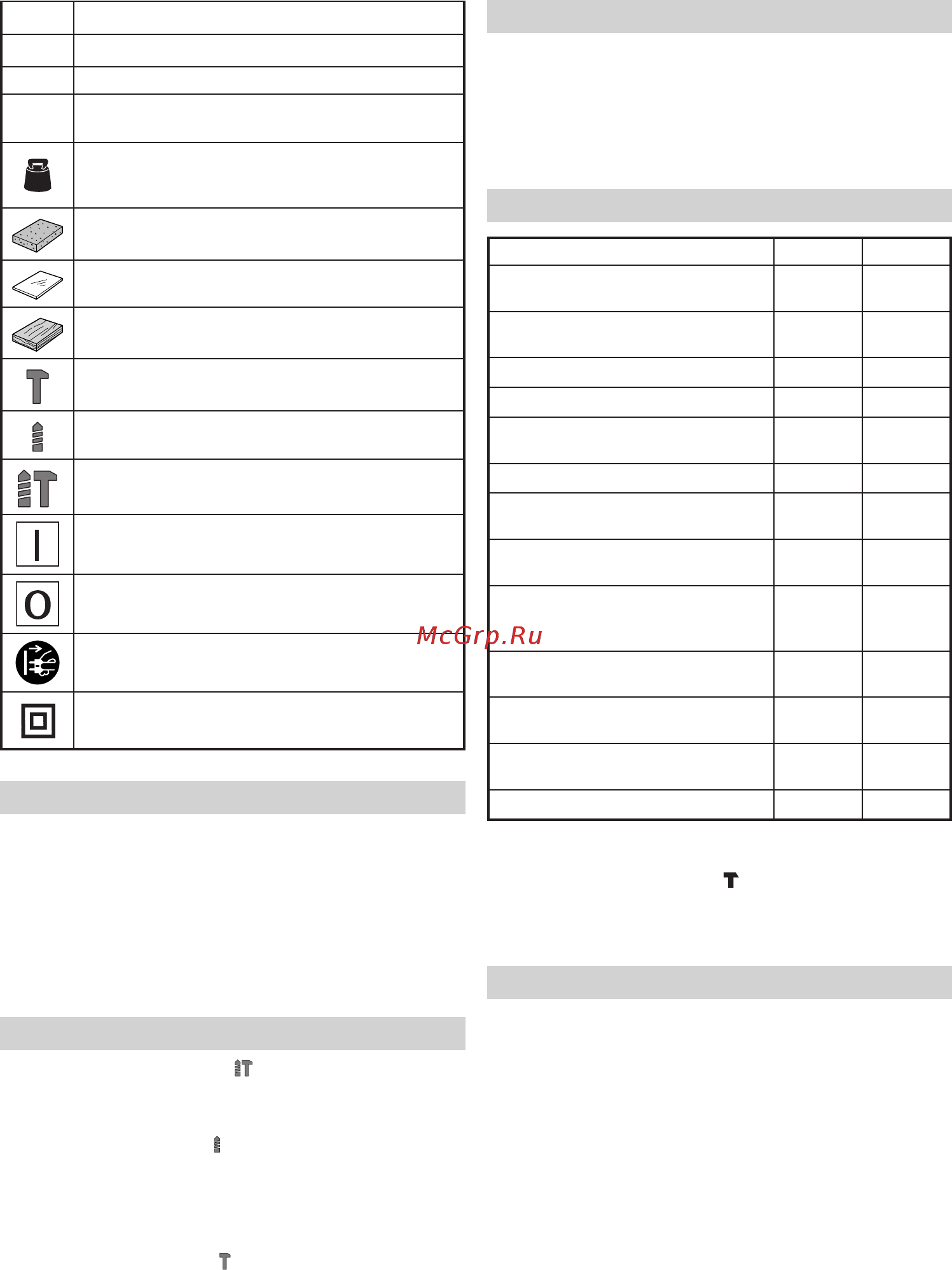

28
Português
P
Entrada de alimentação
n
0
Velocidade sem carga
Bpm Taxa de impacto à carga máxima
φ
max
Diâmetro da perfuração, máx.
kg
Peso
(De acordo com o procedimento EPTA
01/2003)
Betão
Aço
Madeira
Função de apenas martelar
Função de apenas rotação
Função de rotação e martelar
Ligar ON
Desligar
Desligue a fi cha de alimentação da tomada
elétrica
Ferramenta de classe II
ACESSÓRIOS-PADRÃO
Além da unidade principal (1), a embalagem contém os
acessórios listados abaixo.
○ Caixa de plástico ........................................................ 1
○ Pega lateral ................................................................. 1
○ Calibrador de profundidade ....................................... 1
○
Suporte do mandril de perfuração (apenas DH28PMY)
..... 1
Os acessórios de série estão sujeitos a mudanças sem
aviso prévio.
APLICAÇÕES
Função de rotação e martelar
○ Perfuração de orifícios de fi xação
○ Perfuração de orifícios em betão
○ Perfuração de orifícios em azulejo
Função de apenas rotação
○ Perfuração em aço ou madeira
(com acessórios opcionais)
○ Aperto de parafusos para metal, parafusos para
madeira
(com acessórios opcionais)
Função de apenas martelar
(DH24PH, DH26PC, DH28PCY, DH28PMY)
○ Cinzelamento ligeiro de betão, escavação e afi ação de
sulcos.
ESPECIFICAÇÕES
As especifi cações desta máquina estão listadas na tabela
na página 99.
NOTA
Devido ao programa contínuo de pesquisa e
desenvolvimento da HITACHI, as especifi cações aqui
contidas estão sujeitas a mudanças sem aviso prévio.
MONTAGEM E UTILIZAÇÃO
Ação Figura Página
Inserir ferramentas de perfuração
SDS-plus
1
100
Remover ferramentas de
perfuração SDS-plus
2
100
Selecionar a direção de rotação 3
100
Selecionar o modo de operação 4
100
Ajustar a profundidade de
perfuração
5
100
Alterar a posição do cinzel 6
100
Inserir o mandril de libertação
rápida (DH28PMY)
7
101
Remover o mandril de libertação
rápida (DH28PMY)*
1
8
101
Inserir as ferramentas de
aplicações de haste redonda
(DH28PMY)
9
101
Ligar e desligar e defi nir a
velocidade
10
101
Bloquear o interruptor de Ligar
(On) / Desligar (Off )
11
101
Libertar o interruptor de Ligar (On)
/ Desligar (Off )
12
101
Selecionar acessórios*
2
–
102,103
*1 Se for difícil puxar para fora o suporte do mandril da
broca ou suporte da bucha da broca, alinhe a alavanca
de mudança com a marca
e rode a garra de aperto.
*2 Para obter informações detalhadas relativamente a cada
ferramenta, contacte um centro de serviço autorizado
Hitachi.
LUBRIFICAÇÃO
A massa lubrifi cante de baixa viscosidade é aplicada a este
martelo rotativo de forma a que possa ser usado durante um
longo período de tempo sem substituir a massa lubrifi cante.
Substitua a massa lubrifi cante sempre que mudar a escova
de carvão para manter a vida útil.
O uso posterior do martelo rotativo com a massa lubrifi cante
de bloqueio irá fazer com que a máquina pare reduzindo a
vida útil.
PRECAUÇÃO
É usada uma massa lubrifi cante especial para esta
máquina, assim sendo, o desempenho normal da
máquina pode ser afetado negativamente pelo uso de
outra massa lubrifi cante. Por favor, permita que um dos
nossos técnicos de serviço faça a substituição da massa
lubrifi cante.
