8
Deutsch

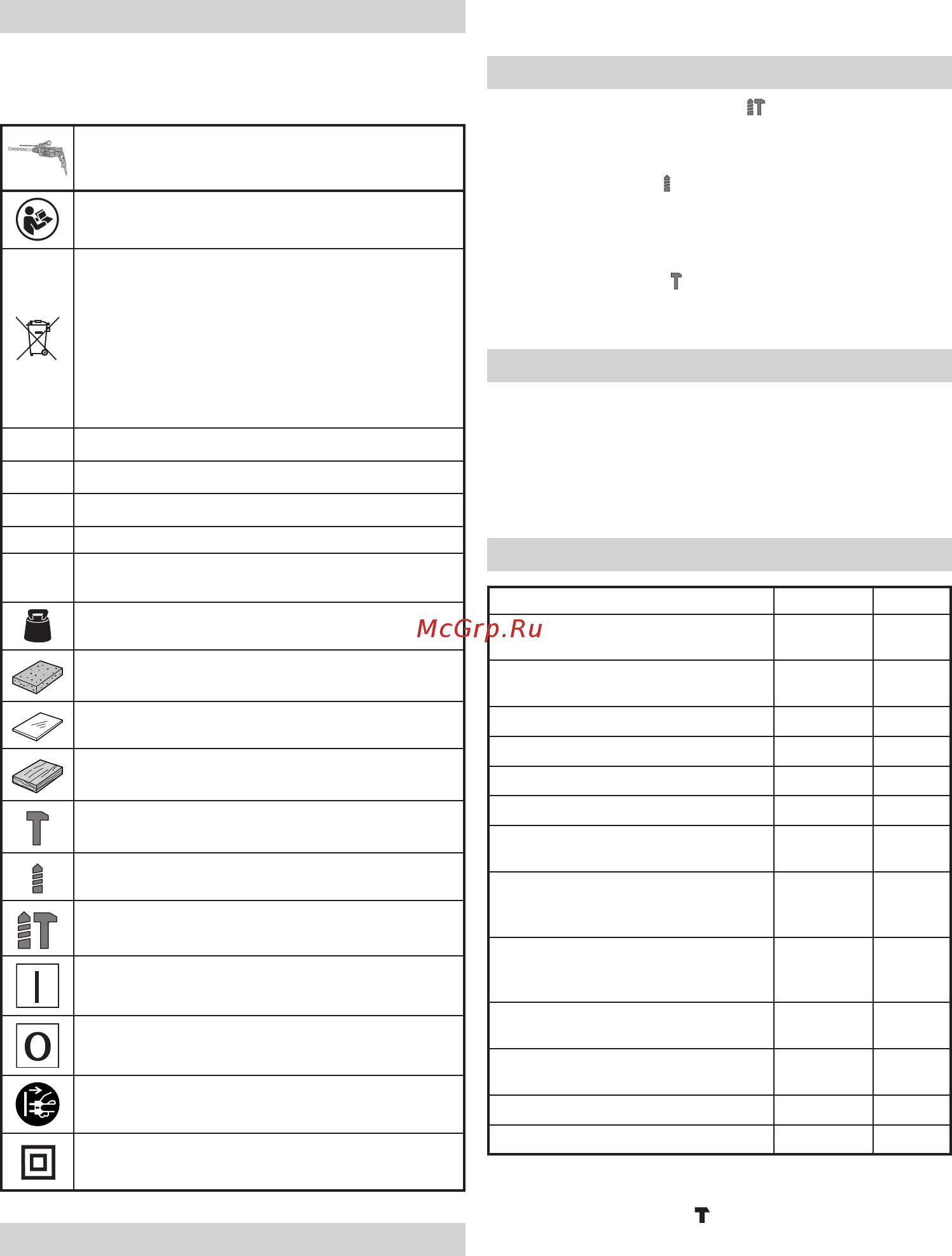

SYMBOLE
WARNUNG
Die folgenden Symbole werden für diese Maschine
verwendet. Achten Sie darauf, diese vor der
Verwendung zu verstehen.
DH24PG / DH24PH / DH26PB / DH26PC
/ DH28PBY / DH28PCY / DH28PMY:
Bohrhammer
Lesen Sie sämtliche Sicherheitshinweise und
Anweisungen durch.
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den
Hausmüll!
Gemäß der Europäischen Richtlinie 2002/96/
EG über Elektro- und Elektronikaltgeräte und
deren Umsetzung in nationales Recht müssen
die verbrauchten Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
V
Nennspannung
P
Leistungsaufnahme
n
0
Leerlaufdrehzahl
Bpm Volllastschlagzahl
φ
max
Maximaler Bohrdurchmesser
kg
Gewicht
(Gemäß EPTA-Verfahren 01/2003)
Beton
Stahl
Holz
Funktion Nur Hämmern
Funktion Nur Drehung
Funktion Drehung und Hämmern
Einschalten ON
Ausschalten OFF
Ziehen Sie die Stromleitung aus der Steckdose
Werkzeug der Klasse II
STANDARDZUBEHÖR
Zusätzlich zum Hauptgerät (1) enthält die Packung das
nachfolgend aufgelistete Zubehör.
○ Plastikkoff er ............................................................... 1
○ Seitenhandgriff ........................................................... 1
○ Tiefenlehre ................................................................. 1
○ Bohrfutterhalterung (nur DH28PMY) .......................... 1
Das Standardzubehör kann ohne vorherige
Bekanntmachung jederzeit geändert werden.
ANWENDUNGSGEBIETE
Funktion Drehung und Hämmern
○ Bohren von Ankerlöchern
○ Bohren von Löchern in Beton
○ Bohren von Löchern in Fliesen
Funktion Nur Drehung
○ Bohren in Stahl oder Holz
(mit Sonderzubehör)
○ Festziehen von Maschinenschrauben, Holzschrauben
(mit Sonderzubehör)
Funktion nur Hämmern
(DH24PH, DH26PC, DH28PCY, DH28PMY)
○ Leichtes Meißeln in Beton, Nuten graben und Schleifen.
TECHNISCHE DATEN
Die technischen Daten dieser Maschine sind in der Tabelle
auf Seite 99 aufgelistet.
HINWEIS
Aufgrund des ständigen Forschungs- und
Entwicklungsprogramms von HITACHI sind Änderungen
der hier gemachten technischen Angaben vorbehalten.
MONTAGE UND BETRIEB
Aktion Abbildung Seite
Einsetzen der SDS-Plus-
Bohrwerkzeuge
1
100
Abnehmen der SDS-Plus-
Bohrwerkzeuge
2
100
Auswahl der Drehrichtung 3
100
Auswahl des Betriebsmodus 4
100
Einstellung der Bohrtiefe 5
100
Änderung der Meißelposition 6
100
Einsetzen des
Schnellwechselfutters (DH28PMY)
7
101
Abnehmen des
Schnellwechselfutters
(DH28PMY)*
1
8
101
Einsetzen der
Rundschaftwerkzeuge
(DH28PMY)
9
101
Ein- und Ausschalten und
Einstellung der Geschwindigkeit
10
101
Verriegelung des Ein- /
Ausschalters
11
101
Lösen des Ein- / Ausschalters 12
101
Auswahl von Zubehör*
2
–
102,103
*1 Wenn es schwierig ist, die Bohrfutterhalterung oder die
Bohrerspitzenhalterung herauszuziehen, richten Sie den
Umschalthebel an der
-Markierung aus und betätigen
Sie den Feststellgriff .
*2 Weiterführende Informationen zu jedem Werkzeug
erhalten Sie bei einem autorisierten Hitachi-
Kundendienstzentrum.
