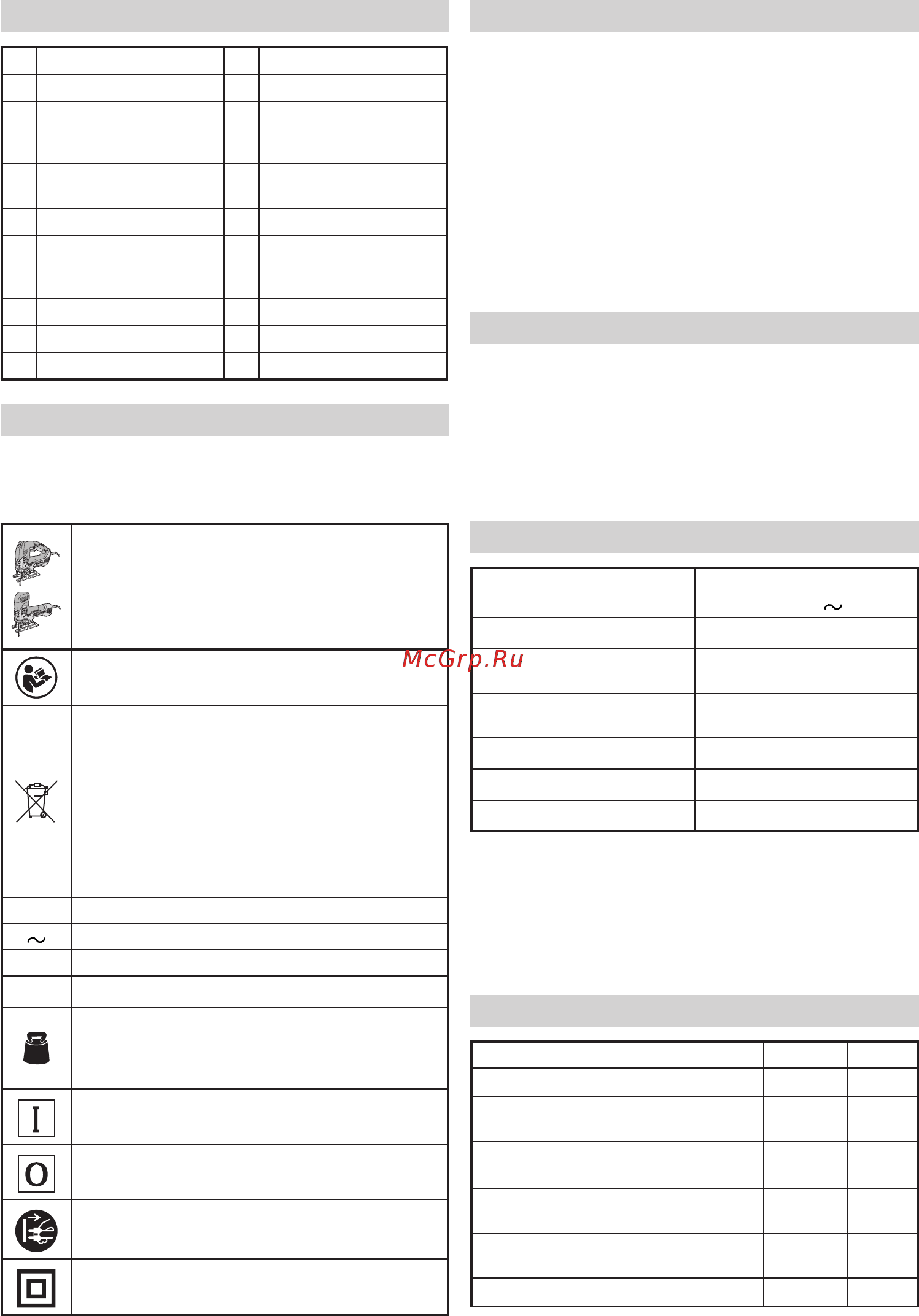

114
Українська
НАЗВИ ДЕТАЛЕЙ (Мал. 1 – Мал. 18)
ⓐ
Перемикач
ⓙ
Направляюча
ⓑ
Важіль
ⓚ
Пиловловлювач
ⓒ
Плунжер
ⓛ
Захисне
пристосування для
стружки
ⓓ
Тримач полотна
ⓜ
Шуруп для дерева /
Цвях
ⓔ
Полотно
ⓝ
Змінна основа
ⓕ
Ролик
ⓟ
Гайковий ключ у
вигляді шестиранного
стержня
ⓖ
Основа
ⓠ
Маслянка
ⓗ
Опорна плита
ⓡ
Захисне приладдя
ⓘ
Диск
ⓢ
Футляр
СИМВОЛИ
ПОПЕРЕДЖЕННЯ
Нижче наведено символи, які зазначаються на
пристрої. Перш ніж користуватися пристроєм,
ви повинні зрозуміти їх значення.
CJ160V / CJ160VA : Лобзик
Прочитайте всі правила безпеки та вказівки.
Лише для країн ЄС
Не викидайте електричні інструменти із
побутовими відходами!
Згідно з Європейською Директивою 2002/96/
EC про відходи електронного та електричного
виробництва і її запровадження згідно з
місцевими законами, електроінструменти, які
відслужили робочий строк, слід утилізувати
окремо й повертати до установ, що
займаються екологічною переробкою відходів.
В Номінальна напруга
Змінний струм
P
Вхід живлення
n
0
Швидкість без навантаження
kg
Вага
(Згідно з процедурою Європейської асоціації
виробників електроінструментів (EPTA)
01/2003)
Перемикач УВІМК.
Перемикач ВИМК.
Відключіть мережеву вилку від електричної
розетки
Електричний пристрій класу II
СТАНДАРТНІ АКСЕСУАРИ
Окрім основного пристрою (1 пристрій), до комплекту
входять аксесуари, перелік яких представлено нижче.
○ Леза (№ 41, № 42, № 123X) ...................по 1 кожного
№ 41: Див. таблицю 1
№ 42: Те саме, що й № 12 (Таблиця 1)
№ 123X: Листова маловуглецева сталь 1,5–10 мм
○ Змінна основа ..............................................................1
○ Гайковий ключ у вигляді шестиранного стержня ......1
○ Захисне приладдя .......................................................1
○ Пиловловлювач ...........................................................1
○
Захисне пристосування для стружки ........................1
Комплект стандартного приладдя може бути змінений
без попередження.
ОБЛАСТІ ЗАСТОСУВАННЯ
○ Різання різних пиломатеріалів та випилювання
прорізів
○ Різання листової маловуглецевої сталі, листового
алюмінію й листової міді
○ Різання синтетичних пластмас, таких як фенольні
пластмаси й вінілхлорид
○ Різання тонких та м’яких конструкційних матеріалів
○ Різання листової нержавіючої сталі (полотном № 97)
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Напруга (за регіонами)*1
(110
В
, 120
В
, 220
В
, 230
В
,
240
В
)
Вхід живлення*1 800 Вт
Макс. глибина різання
Дерево 160 мм
Маловуглецева сталь 10 мм
Швидкість без
навантаження*1
800 – 2800 мин
-1
Довжина ходу 26 мм
Мін. радіус різання 25 мм
Вага*2 2,5 кг
*1 Перевірте наклейку на пристрої, тому що вона
відрізняється в залежності від регіону.
*2
Вага: згідно з процедурою 01/2003 EPTA
ПРИМІТКА
Через постійні дослідження і розвиток, які здійснює
компанія HITACHI, технічні характеристики можуть
змінюватися без попередження.
УСТАНОВКА ТА ЕКСПЛУАТАЦІЯ
Операція
Малюнок
Сторінка
Заміна ножівкових полотен
2
124
Регулювання швидкості руху
полотна*1
3
124
Функціонування пускового
перемикача
4
125
Використання світлодіодного
підсвічування
5
125
Регулювання функції орбітального
руху
6
125
Захисне приладдя
7
125
0000Book_CJ160V.indb 1140000Book_CJ160V.indb 114 2015/06/09 10:34:592015/06/09 10:34:59
