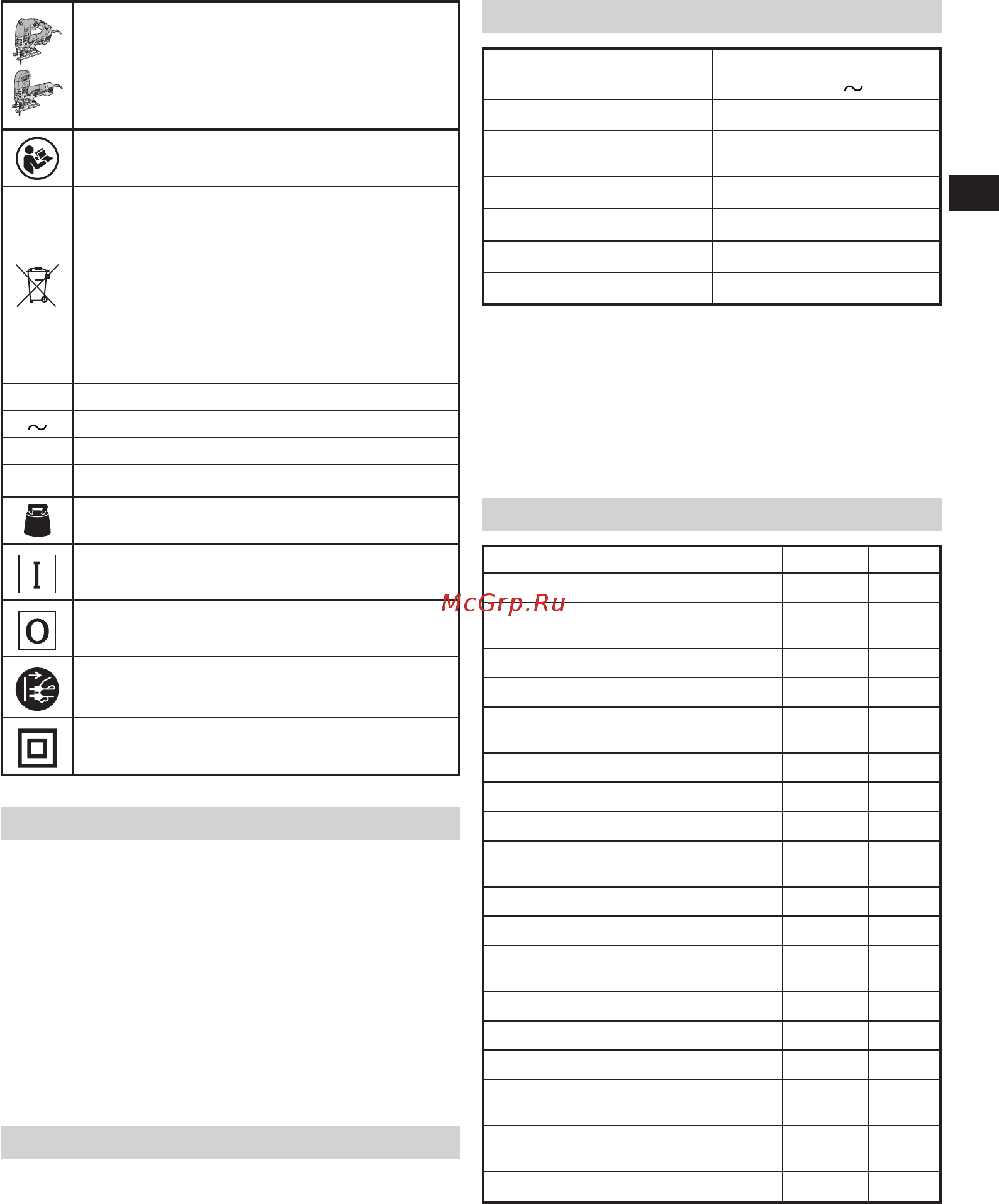

19
Italiano
CJ160V / CJ160VA : Seghetto alternativo
Leggere tutti gli avvertimenti di sicurezza e tutte
le istruzioni.
Solo per Paesi UE
Non gettare le apparecchiature elettriche tra i
rifi uti domestici!
Secondo la Direttiva Europea 2002/96/CE
sui rifi uti di apparecchiature elettriche ed
elettroniche e la sua attuazione in conformità
alle norme nazionali, le apparecchiature
elettriche esauste devono essere raccolte
separatamente, al fi ne di essere reimpiegate in
modo eco-compatibile.
V Tensione nominale
Corrente alternata
P
Potenza assorbita
n
0
Velocità a vuoto
kg
Peso
(Secondo procedura EPTA 01/2003)
Accensione
Spegnimento
Scollegare la spina principale dalla presa
elettrica
Utensile di classe II
ACCESSORI STANDARD
In aggiunta all’unità principale (1 unità), la confezione
contiene gli accessori elencati di seguito.
○ Lame (N. 41, N. 42, N. 123X) ............ 1 per ogni modello
N. 41: Fare riferimento a Tabella 1
N. 42: Lo stesso vale per il N. 12 (Tabella 1)
N. 123X: Piastra in acciaio dolce 1,5 – 10 mm
○ Base secondaria ...........................................................1
○ Chiave a barra esagonale ............................................1
○ Para-schegge ................................................................1
○ Raccoglipolvere ............................................................1
○ Coperchio trucioli ..........................................................1
Gli accessori standard possono essere cambiati senza
preavviso.
APPLICAZIONI
○ Taglio di vari tipi di legname e lavori a traforo
○ Taglio di piastre di acciaio tenero, piastre di alluminio e
piastre di rame
○ Taglio di resine sintetiche, ad esempio resine fenoliche
e cloruro di vinile
○ Taglio di materiali da costruzione sottili e morbidi
○ Taglio di piastre in acciaio inossidabile (con lama N. 97)
CARATTERISTICHE
Tensione (per aree)*1
(110 V, 120 V, 220 V, 230 V,
240 V)
Potenza Assorbita*1 800 W
Max. profondità di taglio
Legno 160 mm
Acciaio tenero 10 mm
Velocità a vuoto*1 800 – 2800 min
-1
Corsa 26 mm
Min. raggio di taglio 25 mm
Peso*2 2,5 kg
*1 Accertatevi di aver controllato bene la piastrina perché
essa varia da zona a zona.
*2 Peso: Secondo la Procedura EPTA 01/2003
NOTA
A causa del continuo programma di ricerche e sviluppo
della HITACHI, le caratteristiche riportate in questo
foglio sono soggette cambiamenti senza preventiva
comunicazione.
MONTAGGIO E OPERAZIONE
Azione Figura Pagina
Cambio delle lame
2
124
Regolazione della velocità di
funzionamento della lama*1
3
124
Funzionamento dell’interruttore 4
125
Come utilizzare la spia LED 5
125
Regolazione del funzionamento
orbitale
6
125
Para-schegge
7
125
Base secondaria*2
8
126
Coperchio trucioli
9
126
Alloggiamento della chiave a barra
esagonale
10
126
Montaggio della guida
11
126
Taglio rettilineo
12
126
Taglio di un cerchio o di un arco di
cerchio
13
126
Taglio di materiali metallici
14
127
Taglio angolare
15
127
Taglio a traforo
16
127
Per quanto riguarda il taglio di piastre
in acciaio inossidabile
17
128
Collegamento con il dispositivo di
pulizia
18
128
Selezione degli accessori
―
129
*1 L’utensile è dotato di due modalità: “Modalità standard” e
“Modalità AUTO”.
(1) Modalità standard
È possibile modifi care la velocità di funzionamento
della lama tra 800 e 2800 min
-1
regolando il selettore
da “1” a “5”.
0000Book_CJ160V.indb 190000Book_CJ160V.indb 19 2015/06/09 10:34:422015/06/09 10:34:42
