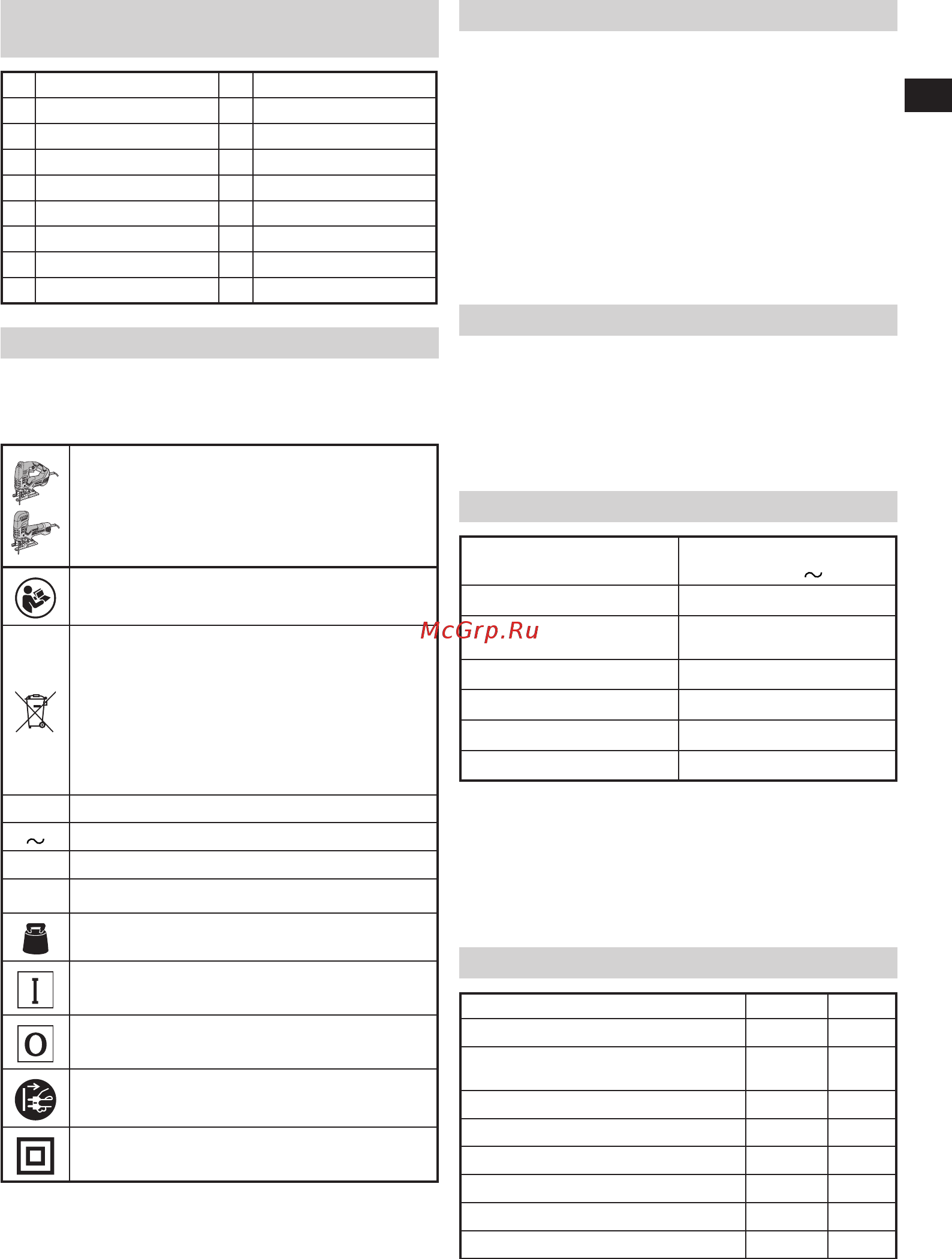

Hitachi CJ160V-NS [9/136] Anwendungen
![Hitachi CJ160V-NS [9/136] Anwendungen](/views2/1366126/page9/bg9.png)
9
Deutsch
BEZEICHNUNG DER TEILE
(Abb. 1 – Abb. 18)
ⓐ
Schalter
ⓙ
Führung
ⓑ
Hebel
ⓚ
Staubsammler
ⓒ
Kolben
ⓛ
Späneabdeckung
ⓓ
Sägeblatthalter
ⓜ
Holzschraube / Nagel
ⓔ
Blatt
ⓝ
Subbasis
ⓕ
Führungsrolle
ⓟ
Sechskantinnenschüssel
ⓖ
Grundplatte
ⓠ
Öler
ⓗ
Bodenplatte
ⓡ
Splitterschutz
ⓘ
Skalenscheibe
ⓢ
Gehäuse
SYMBOLE
WARNUNG
Die folgenden Symbole werden für diese Maschine
verwendet. Achten Sie darauf, diese vor der
Verwendung zu verstehen.
CJ160V / CJ160VA : Stichsäge
Lesen Sie sämtliche Sicherheitshinweise und
Anweisungen durch.
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den
Hausmüll!
Gemäß der Europäischen Richtlinie 2002/96/
EG über Elektro- und Elektronik- Altgeräte
und Umsetzung in nationales Recht müssen
verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
V
Nennspannung
Wechselstrom
P
Stromaufnahme
n
0
Leerlaufdrehzahl
kg
Gewicht
(Gemäß EPTA-Prozedur 01/2003)
Einschalten ON
Ausschalten OFF
Trennen Sie den Hauptstecker von der
Steckdose ab
Werkzeug der Klasse II
STANDARDZUBEHÖR
Zusätzlich zum Hauptgerät (1 Gerät) enthält die Packung
das nachfolgend aufgelistete Zubehör.
○ Klingen (Nr. 41, Nr. 42, Nr. 123X) ..............................je 1
Nr. 41: Siehe Tabelle 1
Nr. 42: Ebenso für Nr. 12 (Tabelle 1)
Nr. 123X: Weichstahlplatte 1,5 – 10 mm
○ Subbasis .......................................................................1
○ Sechskantschlüssel ......................................................1
○ Splitterschutz ................................................................1
○ Staubsammler ...............................................................1
○ Späneabdeckung ..........................................................1
Das Standardzubehör kann ohne vorherige
Bekanntmachung jederzeit geändert werden.
ANWENDUNGEN
○ Schneiden verschiedener Hölzer und Taschenschneiden
○ Schneiden von weichem Stahlblech, Aluminiumblech
und Kupferblech
○ Schneiden synthetischer Harze, wie Phenolharz und
Vinylchlorid
○ Schneiden dünner und weicher Baumaterialien
○ Schneiden von Edelstahlblech (mit Klinge Nr. 97)
TECHNISCHE DATEN
Spannung (nach Gebieten)*1
(110 V, 120 V, 220 V, 230 V,
240 V)
Stromaufnahme
*1
800 W
Max. Schnitttiefe
Holz 160 mm
Weicher Stahl 10 mm
Leerlaufdrehzahl
*1
800 – 2800 min
-1
Hub 26 mm
Min. Schneideradius 25 mm
Gewicht
*2
2,5 kg
*1 Prüfen Sie unbedingt die Gerätplakette auf dem Produkt,
da diese je nach Gebiet verschieden sein kann.
*2 Gewicht: Gemäß EPTA-Verfahren 01/2003
HINWEIS
Aufgrund des ständigen Forschungs- und
Entwicklungsprogramms von HITACHI sind Änderungen
der hier gemachten technischen Angaben vorbehalten.
MONTAGE UND BETRIEB
Aktion
Abbildung
Seite
Klingenwechsel
2
124
Einstellung der
Betriebsgeschwindigkeit der Klinge*1
3
124
Betätigen des Schalters 4
125
Benutzung des LED-Lichts 5
125
Einstellung des Orbitalbetriebs
6
125
Splitterschutz
7
125
Subbasis*2
8
126
Späneabdeckung
9
126
0000Book_CJ160V.indb 90000Book_CJ160V.indb 9 2015/06/09 10:34:412015/06/09 10:34:41
