28 | Magyar
1 609 92A 0R7 | (14.11.14) Bosch Power Tools
Fedőburkolat (lásd az „E”–„F” ábrát)
(PST 800 PEL/PST 8000 PEL/PST 8500 PEL)
Szerelje fel a 9 fedőburkolatot, mielőtt az elektromos kéziszer-
számot hozzácsatlakoztatná egy porelszívó berendezéshez.
Tegye fel a 9 védőbúrát úgy az elektromos kéziszerszámra,
hogy a 18 érintésvédőn elhelyezett középső tartó és a két kül-
ső tartó bepattanjon a házon található bemélyedésekbe.
A porelszívás nélkül végzett munkákhoz, valamint sarokvágá-
sokhoz vegye le a 9 védőbúrát. Ehhez a külső tartók magasságá-
ban nyomja össze, majd előrefelé mozgatva húzza le a búrát.
A porelszívás csatlakoztatása
Dugjon fel egy 3 elszívó tömlőt (külön tartozék) a 4 elszívó
csonkra. Kapcsolja össze a 3 elszívó tömlőt egy porszívóval (kü-
lön tartozék). A különböző porszívókhoz való csatlakoztatási le-
hetőség áttekintése ezen használati útmutató végén található.
Ha a berendezéshez csatlakoztatott porelszívással dolgozik,
kapcsolja ki a forgácskifúvó szerkezetet (lásd „Forgácsfúvó
berendezés”).
A porszívónak alkalmasnak kell lennie a megmunkálásra kerü-
lő anyagból keletkező por elszívására.
Az egészségre különösen ártalmas, rákkeltő hatású vagy szá-
raz porok elszívásához egy speciálisan erre a célra gyártott
porszívót kell használni.
Üzemeltetés
Üzemmódok
Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót
a dugaszolóaljzatból.
A rezgőmozgás beállítása
A négy fokozatban beállítható előtolással a vágási sebessé-
get, a vágási teljesítményt és a vágási vonalat a megmunkálás-
ra kerülő anyagnak megfelelően optimálisan be lehet állítani.
Az egyes fokozatok között a járó készüléken is át lehet kap-
csolni.
A rezgőmozgást a 7 beállítókarral üzem közben is be lehet ál-
lítani.
A mindenkori használathoz optimális rezgési fokot gyakorlati
próbákkal lehet meghatározni. Erre a következő javaslatok ér-
vényesek:
– Állítson be annál alacsonyabb rezgésfokozatot, – illetve
kapcsolja ki teljesen a rezgőmozgást, – minél finomabb és
tisztább vágási élet akar létrehozni.
– Vékony munkadarabok (például fémlemezek) megmunká-
lásához kapcsolja ki a rezgőmozgást.
– Kemény anyagok (például acél) megmunkáláshoz kis rez-
géssel dolgozzon.
– Puha anyagokban végzett munkáknál és fában a szálirán-
nyal párhuzamosan végzett munkákhoz kapcsolja be a ma-
ximális rezgőmozgást.
A sarkalószög beállítása (lásd a „G” ábrát)
A 6 talplemezt legfeljebb 45°-os bal- vagy jobboldali sarkaló-
szögű vágáshoz lehet használni.
A 9 fedőburkolatot és a 16 felszakadásgátlót sarokvágásnál
nem lehet használni.
Szükség esetén vegye le a 9 védőbúrát (lásd „Fedőburkolat”,
a 28. oldalon) és távolítsa el a 16 kiszakadásgátlót (lásd „Fel-
szakadásgátló”, a 27. oldalon).
Húzza ki az 5 fűrészlap tartót a 6 talplemezből (PST 800 PEL/
PST 8000 PEL/PST 8500 PEL).
Oldja ki a 19 csavart, és tolja el kissé a 6 talplemezt az 4 elszí-
vó csonk felé.
A sarkalószög pontos beállításához a talplemez jobb és bal ol-
dalán a következő szögeknél bepattanási pontok vannak: 0°,
22,5° és 45°. Forgassa el a 6 talplemezt a 20 skálának megfe-
lelően a kívánt helyzetbe. Más sarkalószögeket egy szögmérő
segítségével lehet beállítani.
Ezután tolja el ütközésig a 6 talplemezt a 15 fűrészlap felé.
Ismét húzza meg szorosra a 19 csavart.
A vágási vonal mentén történő irányítás sarokvágás esetén

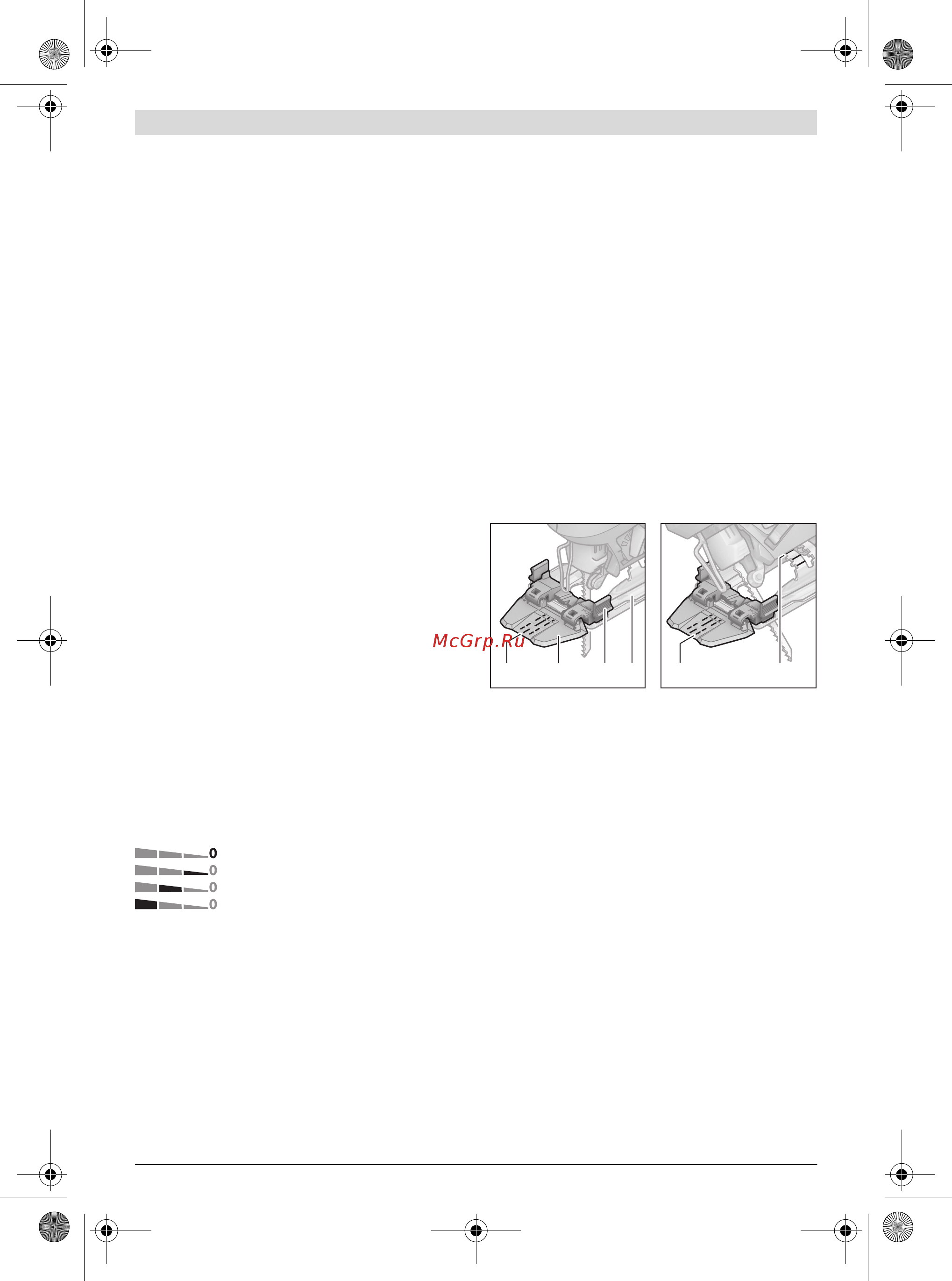

A vágási vonal mentén történő irányításhoz a „Cut Control” 11
nézőablakán egy 21 jel található a 0°-os, derékszögű vágás-
hoz egy-egy 22 jel található a jobbra vagy balra lefutó, 45°-os
sarokvágáshoz, ezek helyzete megfelel a 20 skálának.
A 0° és 45° közötti sarokvágási szögeket arányossági alapon
kell meghatározni. Ezeket a jelöléseket egy letörölhető festé-
ket kibocsátó ceruzával fel lehet vinni a „Cut Control” 11 néző-
ablakára és később könnyen el lehet távolítani.
A pontos méretek kialakításához a legcélszerűbb egy próba-
vágást végrehajtani.
A talplemez áthelyezése (lásd a „G” ábrát)
A munkadarab széle közelében végzett vágásokhoz a 6 talple-
mezt hátrafelé át lehet helyezni.
Oldja ki a 19 csavart, és tolja el ütközésig a 6 talplemezt a 4 el-
szívó csonk felé.
Ismét húzza meg szorosra a 19 csavart.
Eltolt helyzetű 6 talplemez esetén csak 0°-os sarkalószöggel
lehet vágni. Ezen kívül a „Cut Controlt” a 10 foglalattal, vala-
mint a 16 kiszakadásgátlóval együtt nem lehet használni.
nincs rezgőmozgás
kis rezgőmozgás
közepes rezgőmozgás
nagy rezgőmozgás
0°
45°
45°
0°
22
,5°
45°
0°
45°
45°
21
22
11 10 6
20
