42 | Українська
1 609 92A 0R7 | (14.11.14) Bosch Power Tools
– Рекомендується вдягати респіраторну маску з
фільтром класу P2.
Додержуйтеся приписів щодо оброблюваних
матеріалів, що діють у Вашій країні.
Уникайте накопичення пилу на робочому місці. Пил
може легко займатися.
Кришка (див. мал. E–F)
(PST 800 PEL/PST 8000 PEL/PST 8500 PEL)
Перш ніж під’єднати електроприлад до системи
пиловідсмоктування, монтуйте кришку 9.
Надіньте кришку 9 на електроприлад таким чином, щоб
середнє кріплення на захисті від торкання 18 і обидва
зовнішні кріплення зайшли у зачеплення в отворах корпусу.
Для робіт без відсмоктування пилу і для розпилювання із
скосом країв знімайте кришку 9. Для цього стисніть кришку
на рівні зовнішніх кріплень, потягніть її уперед і зніміть.
Під’єднання системи пиловідсмоктування
Надіньте відсмоктувальний шланг 3 (приладдя) на
витяжний патрубок 4. Під’єднайте відсмоктувальний
шланг 3 до пилососа (приладдя). Перелік пилососів
міститься в кінці цієї інструкції.
Пристрій для здування стружки треба вимкнути, якщо Ви
під'єднали пиловідсмоктувач (див. «Пристрій для
здування стружки»).
Пиловідсмоктувач повинен бути придатним для роботи з
оброблюваним матеріалом.
Для відсмоктування особливо шкідливого для здоров’я,
канцерогенного або сухого пилу потрібний спеціальний
пиловідсмоктувач.
Робота
Режими роботи
Перед будь-якими маніпуляціями з електроприла-
дом витягніть штепсель з розетки.
Настроювання маятникових коливань
Маятник, що має чотири ступені настроювання, дозволяє
приводити швидкість розпилювання, потужність та
рисунок у відповідність до оброблюваного матеріалу.
За допомогою важеля 7 можна регулювати маятникові
коливання також і під час роботи.
Оптимальний ступінь маятникових коливань можна
визначити шляхом практичних випробувань. При цьому
зважайте на такі поради:
– Чим гладкішою і чистішою має бути кромка зрізу, тим на
нижчий ступінь треба встановлювати маятникові
коливання або взагалі вимкнути їх.
– При обробці тонких матеріалів (напр., жерсті)
маятникові коливання треба вимкнути.
– При обробці твердих матеріалів (напр., сталі)
вимикайте маятникові коливання.
– В м’яких матеріалах і при розпилюванні деревини за
напрямком деревних волокон можна працювати з
максимальними маятниковими коливаннями.
Встановлення кута нахилу (див. мал. G)
Для встановлення кутів нахилу до 45° опорну плиту 6
можна нахиляти праворуч або ліворуч.
При розпилюванні під нахилом кришка 9 і захист від
виривання матеріалу 16 не використовуються.
За необхідністю зніміть кришку 9 (див. «Кришка»,
стор. 42) і зніміть захист від виривання матеріалу 16 (див.
«Захист від виривання матеріалу», стор. 41).
Витягніть магазин пилкових полотен 5 з опорної плити 6
(PST 800 PEL/PST 8000 PEL/PST 8500 PEL).
Відпустіть гвинт 19 і трохи посуньте опорну плиту 6 в
напрямку витяжного патрубка 4.
Для встановлення точного кута нахилу праворуч і ліворуч
на опорній плиті передбачені точки фіксації на 0°, 22,5° і
45°. Нахиліть опорну плиту 6 в необхідне положення, ко-
ристуючись шкалою 20. Інші кути нахилу можна
встановити за допомогою кутоміра.
Після цього посуньте опорну плиту 6 до упору в напрямку
пилкового полотна 15.
Знову затягніть гвинт 19.

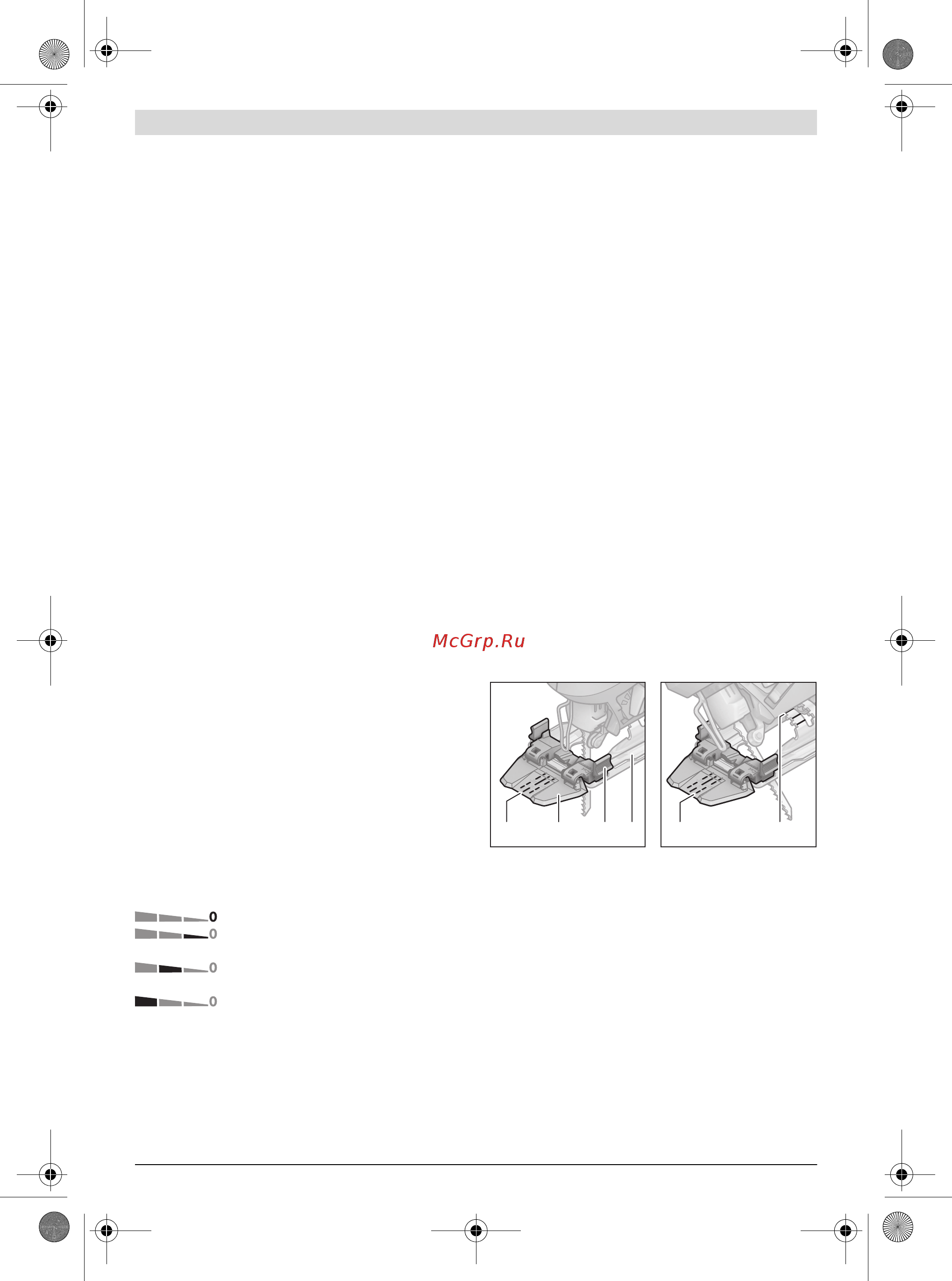

Контроль лінії розпилювання при розпилюванні під
нахилом
Для контролю лінії розпилювання на віконці для
«Cut Control» 11 є позначка 21 для розпилювання під
прямим кутом 0° та по одній позначці 22 для
розпилювання під правим та лівим кутом 45° відповідно
до шкали 20.
Кут розпилювання в межах між 0° і 45° визначається
пропорційно. Позначку можна додатково нанести на
віконці для «Cut Control» 11 маркером, що стирається, і
потім знову стерти.
Щоб досягти точних результатів розпилювання,
рекомендується спочатку зробити пробне розпилювання.
без маятникових коливань
з невеликими маятниковими
коливаннями
з середніми маятниковими
коливаннями
з сильними маятниковими
коливаннями
0°
45°
45°
0°
22
,5°
45°
0°
45°
45°
21
22
11 10 6
20
