134 | Hrvatski
2 609 003 954 | (29.9.09) Bosch Power Tools
PST 900 PEL (vidjeti sliku G):
– Izvucite spremište za listove pile 21 iz ploče
podnožja 7.
– Otpustite vijak 24 i uvucite ploču podnožja 7
lagano u smjeru usisnog nastavka 5.
– Za precizno namještanje kuta kosog rezanja,
ploča podnožja ima desno i lijevo preskočne
točke kod 0°, 22,5° i 45°. Zakrenite ploču
podnožja 7 u željeni položaj prema skali 25.
Ostali kutovi skošenja mogu se namjestiti
pomoću kutomjera.
– Pomaknite nakon toga ploču podnožja 7 do
graničnika, u smjeru lista pile 19.
– Ponovno stegnite vijak 24.
PST 1000 PEL (vidjeti sliku H):
– Otvorite steznu polugu 6 ploče podnožja i
pomaknite ploču podnožja 7 neznatno u
smjeru usisnog nastavka 5.
– Za precizno namještanje kuta kosog rezanja,
ploča podnožja ima desno i lijevo preskočne
točke kod 0°, 22,5° i 45°. Zakrenite ploču
podnožja 7 u željeni položaj prema skali 25.
Ostali kutovi skošenja mogu se namjestiti
pomoću kutomjera.
– Pomaknite nakon toga ploču podnožja 7 do
graničnika, u smjeru lista pile 19.
– Zatvorite steznu polugu 6, kako bi se ploča
podnožja učvrstila u namještenom položaju.

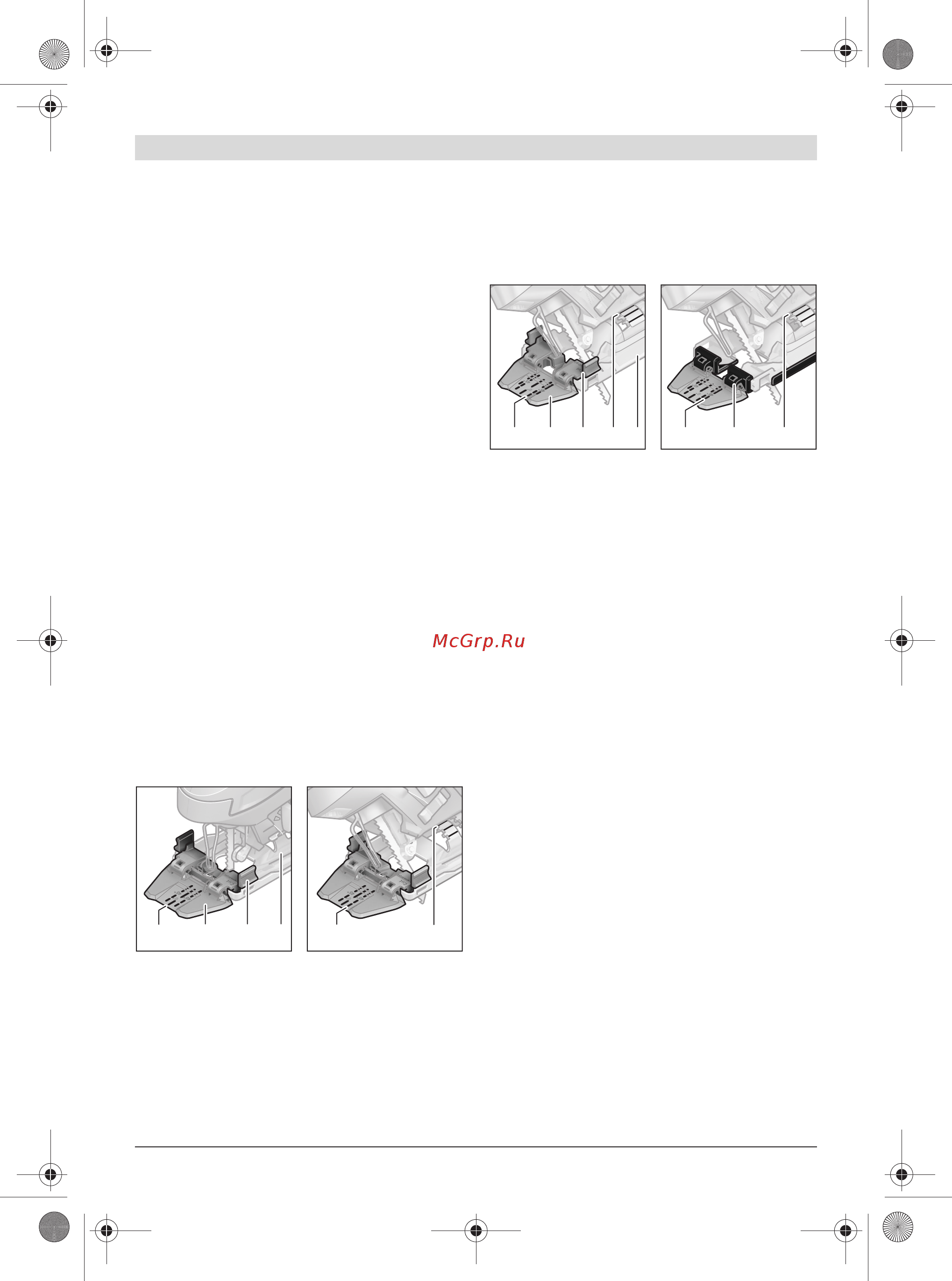

Kontrola linije rezanja kod kosog rezanja
(PST 900 PEL)
Za kontrolu linije rezanja, na kontrolnom
prozorčiću za „Cut Control“ 12 nalazi se jedna
oznaka 29
za pravokutno rezanje sa 0° i po
jedna oznaka 30 za u desno ili lijevo koso rezanje
sa 45°, prema skali 25.
Oznaka reza za kut kosog rezanja između 0° i 45°
dobije se proporcionalno. Ona se na kontrolnom
prozorčiću za „Cut Control“ 12 dodatno nanosi
sa manje trajnim markerom i lako ponovno skida.
Za radove točno na mjeru najbolje je da
provedete probno rezanje.
Kontrola linije rezanja kod kosog rezanja
(PST 1000 PEL)
Za kontrolu linije rezanja, na kontrolnom
prozorčiću za „Cut Control“ 12 nalazi se jedna
oznaka 29 za pravokutno rezanje sa 0° i po dvije
oznake za u desno ili lijevo koso rezanje sa 45°,
prema skali 25. Kod pričvršćenja kontrole linije
rezanja sa podnožjem za „Cut Control“ 13 na
ploči podnožja 7 vrijedi unutarnja oznaka 30.
Kod pričvršćenja kontrolnog prozorčića za
„Cut Control“ 12 izravno na kliznu papuču 11
vrijedi vanjska oznaka 31.
Oznaka reza za kut kosog rezanja između 0° i
45° dobije se proporcionalno. Ona se na
kontrolnom prozorčiću za „Cut Control“ 12
dodatno nanosi sa manje trajnim markerom i
lako ponovno skida.
Za radove točno na mjeru najbolje je da
provedete probno rezanje.
Pomicanje ploče podnožja
Za rezanje uz rub, ploča podnožja 7 se može
pomaknuti prema natrag.
PST 900 PEL (vidjeti sliku G):
– Izvucite spremište za listove pile 21 iz ploče
podnožja
7.
– Otpustite vijak 24 i uvucite ploču podnožja 7
do graničnika, u smjeru usisnog nastavka 5.
– Ponovno stegnite vijak 24.
PST 1000 PEL (vidjeti sliku H):
– Otvorite steznu polugu 6 ploče podnožja i
pomaknite ploču podnožja 7 do graničnika u
smjeru usisnog nastavka 5.
– Zatvorite steznu polugu 6, kako bi se ploča
podnožja učvrstila u namještenom položaju.
0˚
45˚
45˚
0˚
22,5˚
45˚
0˚
45˚
45˚
29 3012 13 7 25
0˚
45˚45˚
0˚
22,5˚
45˚
0˚
45˚45˚
0˚
22,5˚
45˚
30 25 31 2512 13 7 11
OBJ_BUCH-1098-001.book Page 134 Tuesday, September 29, 2009 12:21 PM
