Polski | 15
Bosch Power Tools 2 609 003 954 | (29.9.09)

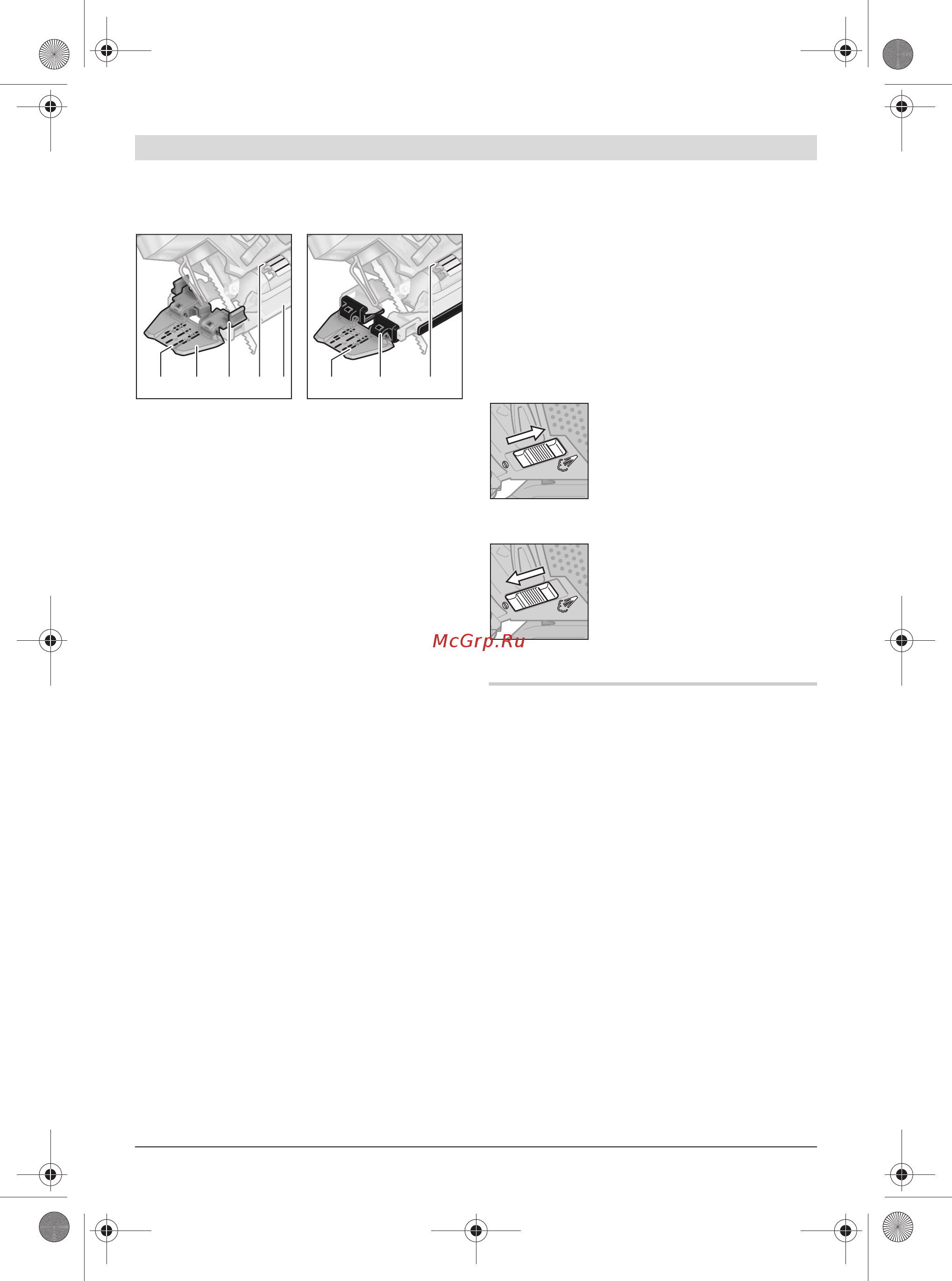

Kontrola linii cięcia przy cięciach ukośnych
(PST 1000 PEL)
Dla ułatwienia kontroli linii cięcia na okienku
Cut Control 12 umieszczony został wskaźnik
29 cięcia pod kątem prostym 0° i po dwóch
wskaźnikach cięcia w lewą lub w prawą stronę
pod kątem 45° zgodnie z podziałką 25. Do
mocowania systemu kontroli linii cięcia z
podstawą Cut Control 13 na stopce
(podstawie) elektronarzędzia 7 należy kierować
się wewnętrznym wskaźnikiem 30. Do
mocowania okienka Cut Control 12
bezpośrednio na stopce ślizgowej 11 należy
kierować się zewnętrznym wskaźnikiem 31.
Wskaźnik cięcia pod kątem między 0° i 45°
można uzyskać proporcjonalnie. Można go
dodatkowo zaznaczyć na okienku Cut Control
12 za pomocą niezmywalnego pisaka, a potem
ponownie usunąć.
W przypadku cięć precyzyjnych należy
uprzednio wykonać cięcia próbnego.
Przestawianie płyty podstawy
Wykonywanie cięć w pobliżu krawędzi możliwe
jest po przestawieniu podstawy 7 w jej tylne
położenie.
PST 900 PEL (zob. rys. G):
Wyjąć magazynek 21 z podstawy 7.
Zwolnić śrubę 24 i przesunąć podstawę 7 do
oporu w kierunku króćca odsysania 5.
Dokręcić ponownie śrubę 24.
PST 1000 PEL (zob. rys. H):
Otworzyć dźwignię mocującą podstawę 6
i przesunąć podstawę 7 aż do oporu w kie-
runku króćca 5.
Zamknąć dźwignię 6
, aby zablokować pod-
stawę w wybranej pozycji.
Cięcie z przesuniętą stopką 7 jest możliwe tylko
w przypadku cięć pod kątem 0°. Oprócz tego
nie wolno stosować kontroli linii cięcia Cut
Control wraz z podstawą 13, prowadnicy
równoległej z prowadnicą kołową 26 (osprzęt)
jak również osłony przeciwodpryskowej 22.
Urządzenie wydmuchowe wiórów
Dzięki funkcji nadmuchu, który usuwa wióry 9,
użytkownik może przez cały czas obserwować
linię cięcia.
Uruchamianie
f Należy zwrócić uwagę na napięcie sieci!
Napięcie źródła prądu musi zgadzać się z
danymi na tabliczce znamionowej elektro-
narzędzia. Elektronarzędzia przeznaczone
do pracy pod napięciem 230 V można
przyłączać również do sieci 220 V.
Włączanie światła roboczego LED
Lampka robocza 14 poprawia warunki
oświetleniowe w bezpośrednim zakresie
roboczym. Szczególnie wydajnie można
pracować stosując lampkę roboczą wraz
z kontrolą linii cięcia Cut Control.
Lampkę roboczą 14 można uruchomić poprzez
lekkie naciśnięcie włącznika/wyłącznika 3.
Naciskając mocniej włącznik/wyłącznik
uruchamiamy elektronarzędzie, a lampka
robocza świeci się nadal.
f Nie należy patrzeć bezpośrednio w światło
robocze może ono spowodować
oślepienie.
45˚45˚
22,5˚
45˚
45˚45˚
22,5˚
45˚
30 25 31 2512 13 7 11
Włączenie urządzenia wydmu-
chowego wiórów:W przypadku
prac, przy których powstaje
duża ilość odpadów –
w drewnie, tworzywach sztucz-
nych itp., należy przesunąć prze-
łącznik 9 w kierunku króćca.
Wyłączenie urządzenia wydmu-
chiwania wiórów:W przypadku
prac w metalu, jak również przy
zamontowanym systemie odsy-
sania pyłu, należy przesunąć
przełącznik 9 w kierunku
brzeszczotu.
