HansGrohe Talis E 80 71702000 [15/48] Szerelés lásd a oldalon 31
![HansGrohe Talis E 80 71702000 [15/48] Szerelés lásd a oldalon 31](/views2/1367224/page15/bgf.png)
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
• A lefolyószelepet csak rendeltetésszerűen szabad
használni. Más tárgyak, pl. mosdóláb, rögzítése a
lefolyószelephez nem megengedett.
• Ha problémák adódnak az átfolyós vízmelegítõvel
vagy nagyobb átfolyó vízmennyiségre van szükség,
akkor az EcoSmart
®
(átfolyáskorlátozó) eltávolíható a
perlátor mögül.
Műszaki adatok
A csaptelep szériakivitelben el van látva
EcoSmart
®
(átfolyáskorlátozó) berendezéssel
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 70°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max.70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Magyar
Tisztítás (lásd a mellékelt brosúrát)
Használat (lásd a oldalon 35)
• A Hansgrohe azt ajánlja, hogy hosszabb
állási idő után az első fél liter vizet ne
használja ivóvízként.
• 71703000 / 71704000 / 71713000 /
71714000: A csatlakozóvezetékekben a
pangás elkerülése érdekében hosszabb
használati szünet után, de legalább
minden harmadik nap, a csaptelep karját
forró és hideg állásban ki kell nyitni,
amíg el nem éri az egyenletes kimeneti
hőmérsékletet.
Tartozékok (lásd a oldalon 38)
Szerelés lásd a oldalon 31
Méretet (lásd a oldalon 36)
Beállítás (lásd a oldalon 34)
A meleg víz korlátozás beállítása. Átfolyós
vízmelegítőknél meleg víz korlátozó haszná-
lata nem ajánlott.
Egyéb tartozék (a szállítási egy-
ség nem tartalmazza)
Szerelőkulcs #58085000
(lásd a oldalon 32)
szaniter szilikon (lásd a oldalon 32)
Tömítés #98966000 (lásd a oldalon 31)
Ne használjon ecetsavtartalmú szilikont!

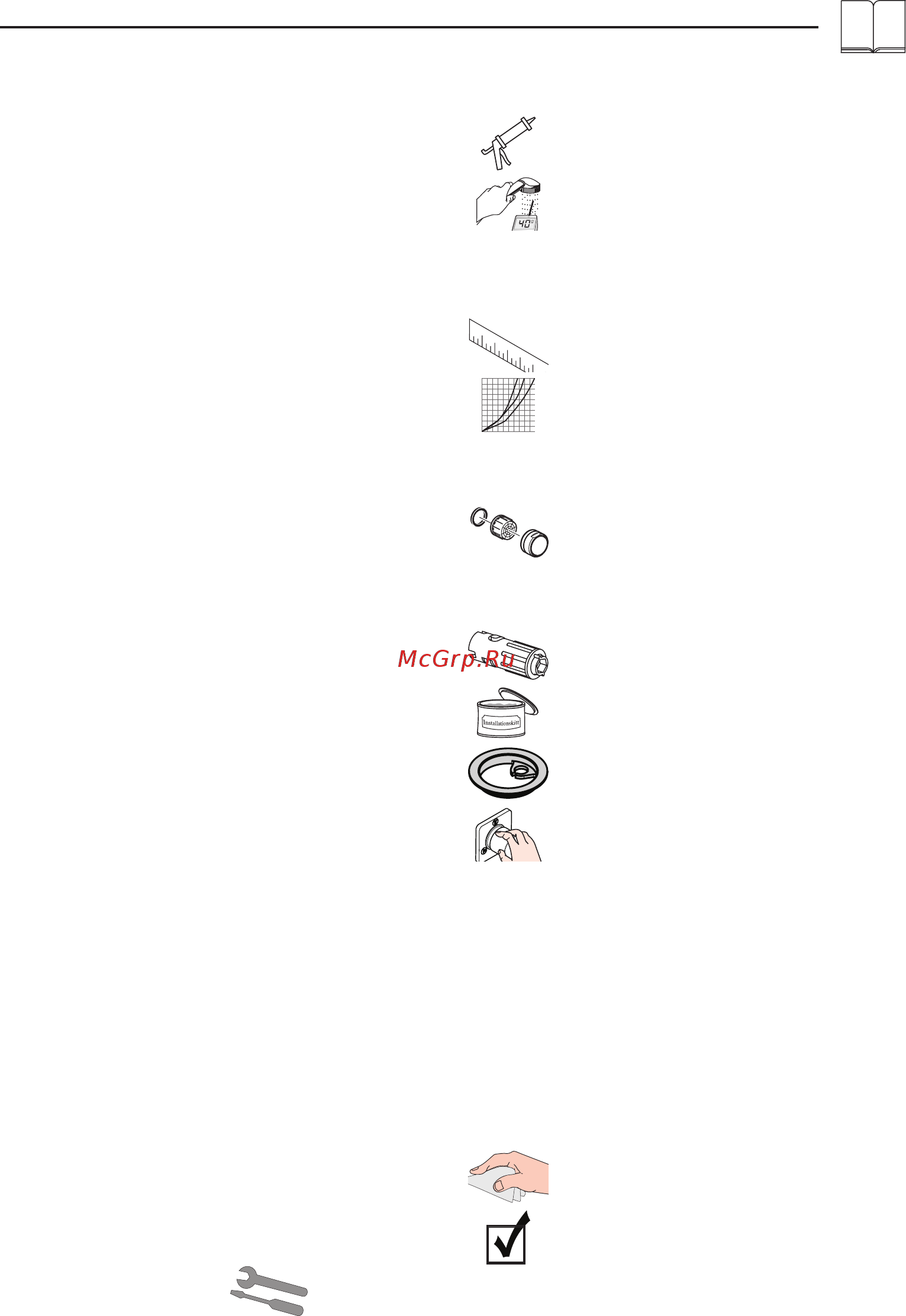

Szimbólumok leírása
Átfolyási diagramm
(lásd a oldalon 37)
EcoSmart
®
berendezéssel
EcoSmart
®
nélkül
15
Vizsgajel (lásd a oldalon 48)
