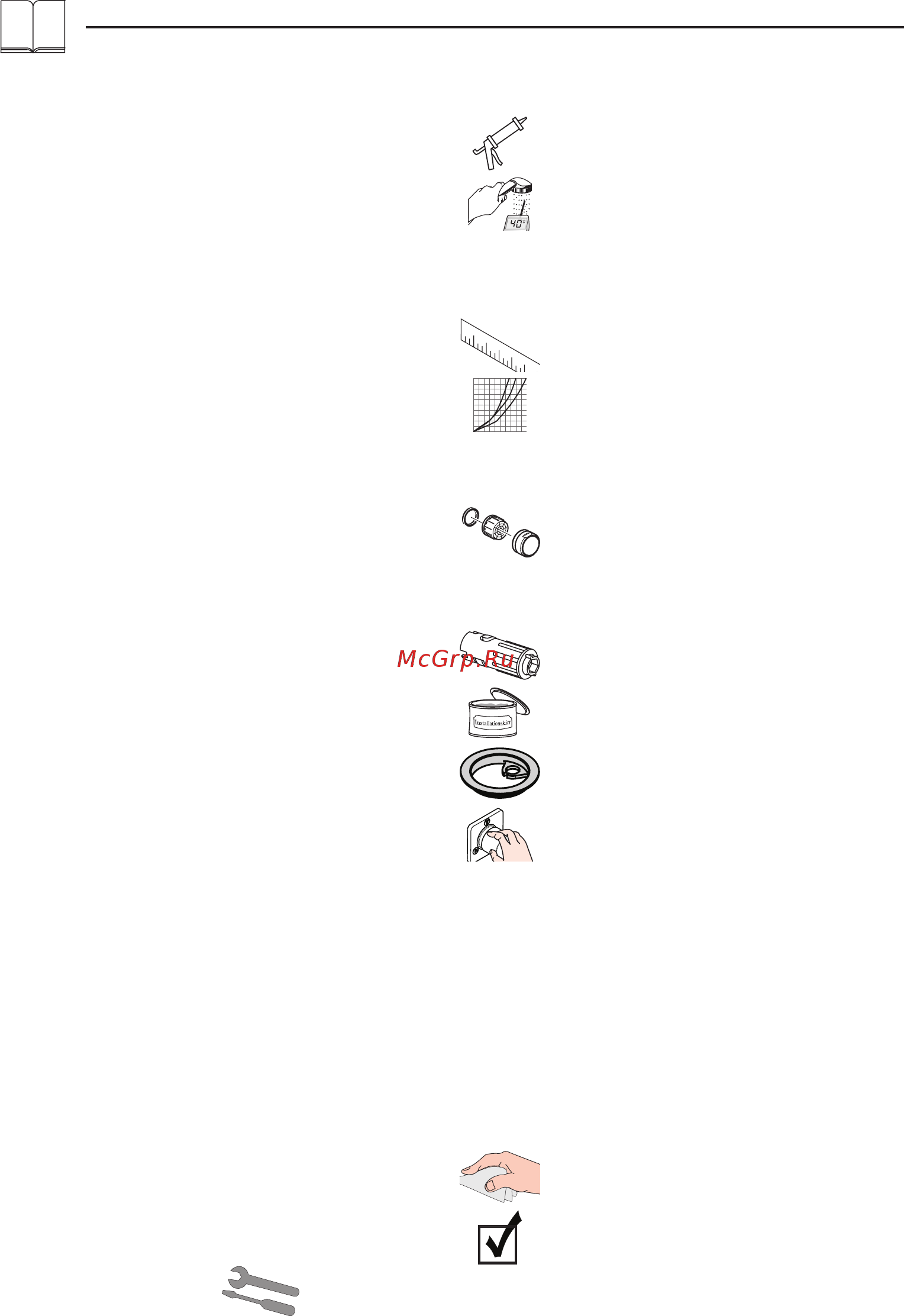

Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Das Ablaufventil darf nur zum bestimmungsgemäßen
Gebrauch verwendet werden. Das Befestigen von
anderen Gegenständen z. B. einer Halbsäule an dem
Ablaufventil ist nicht zulässig.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart
®
(Durchflussbegrenzer), der hinter dem
Luftsprudler sitzt, entfernt werden.
Technische Daten
Armatur serienmäßig mit EcoSmart
®
(Durchfluss-
begrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max.70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Reinigung (siehe beiliegende
Broschüre)
Bedienung (siehe Seite 35)
• Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten
halben Liter nicht als Trinkwasser zu
verwenden.
• 71703000 / 71704000 / 71713000/
71714000: Um eine Stagnation in
den Anschlussleitungen zu vermeiden,
muss nach längeren Gebrauchspausen,
mindestens aber jeden dritten Tag, die
Armatur in Griffstellung heiß und kalt
geöffnet werden bis eine gleichbleibende
Auslauftemperatur erreicht ist.
Serviceteile (siehe Seite 38)
Montage siehe Seite 31
Maße (siehe Seite 36)
Justierung (siehe Seite 34)
Einstellen der Warmwasserbegrenzung. In
Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.
Sonderzubehör (nicht im Lieferum-
fang enthalten)
Montageschlüssel #58085000
(siehe Seite 32)
Installationskitt (siehe Seite 32)
Dichtung #98966000 (siehe Seite 31)
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Durchflussdiagramm
(siehe Seite 37)
mit EcoSmart
®
ohne EcoSmart
®
2
Prüfzeichen (siehe Seite 48)
