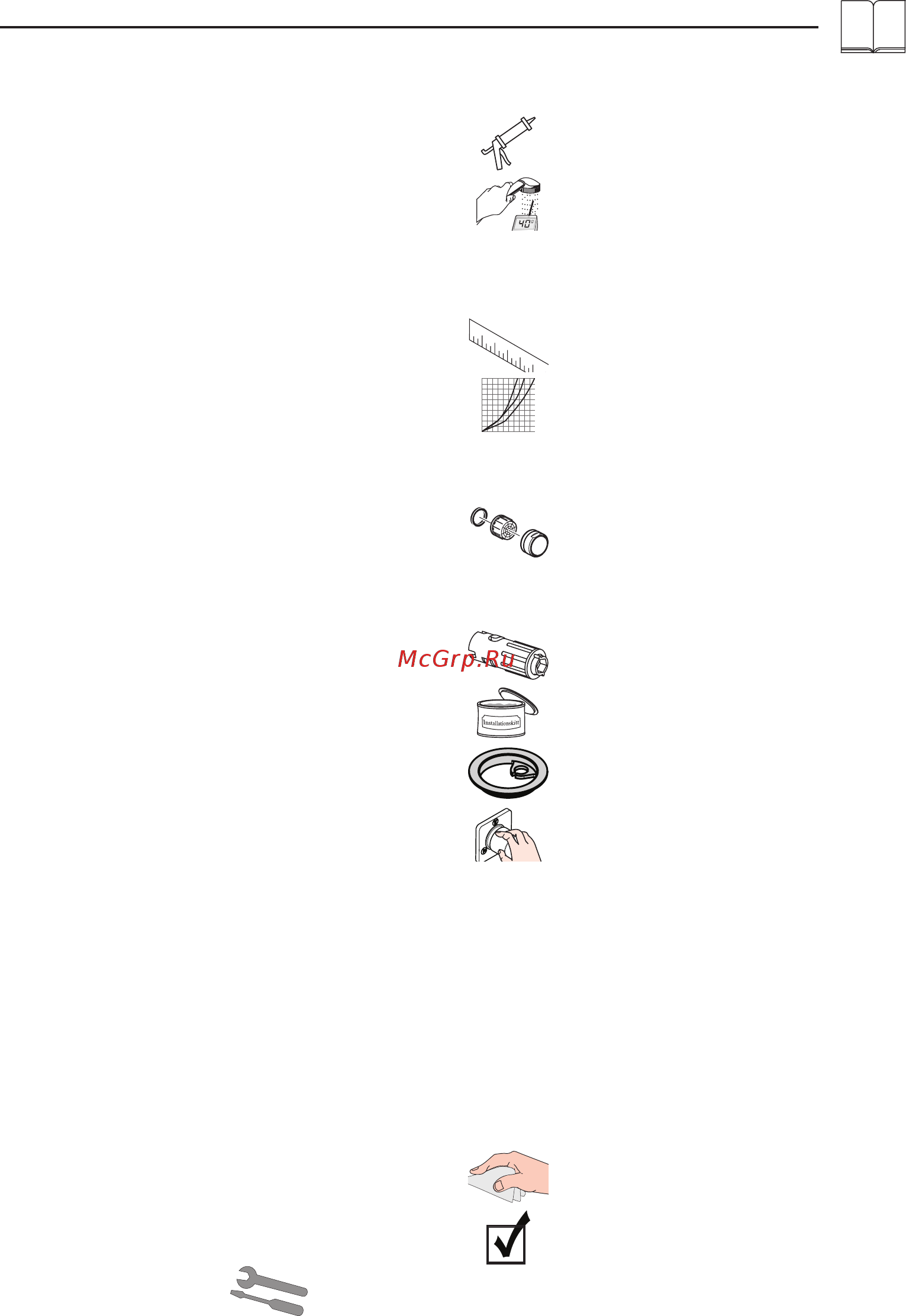

Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• A válvula de escoamento só pode ser utilizada para
o fim para o qual foi concebida. Não é permitida a
fixação de outros objetos na válvula de escoamento
como, por exemplo, uma semicoluna.
• Em caso de problemas com o esquentador de água
ou se desejar maior débito de água, é possível retirar
o EcoSmart
®
(limitador de caudal), situado por trás
do emulsor.
Dados Técnicos
Misturadoras produzidas em série com EcoS-
mart
®
(limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max.70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Português
Limpeza (consultar a seguinte
brochura)
Funcionamento (ver página 35)
• A Hansgrohe recomenda a não utilização
do primeiro meio litro de água, de manhã
ou após longas paragens, para fins de
consumo.
• 71703000 / 71704000 / 71713000/
71714000: De modo a evitar uma
estagnação nas tubagens de conexão, é
necessário abrir a torneira na posição da
água quente e fria (pelo menos todos os
três dias ou após longas interrupções de
utilização) até se verificar uma temperatu-
ra de saída uniforme.
Peças de substituição
(ver página 38)
Montagem ver página 31
Medidas (ver página 36)
Afinação (ver página 34)
Ajuste do limitador de água quente. Em
combinação com um esquentador, não é
recomendável o uso de um bloqueio de
água quente.
Acessórios especiais (não incluí-
do no volume de fornecimento)
Chave especial #58085000
(ver página 32)
Mástique (ver página 32)
Vedante #98966000 (ver página 31)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Fluxograma
(ver página 37)
com EcoSmart
®
sem EcoSmart
®
9
Marca de controlo
(ver página 48)
