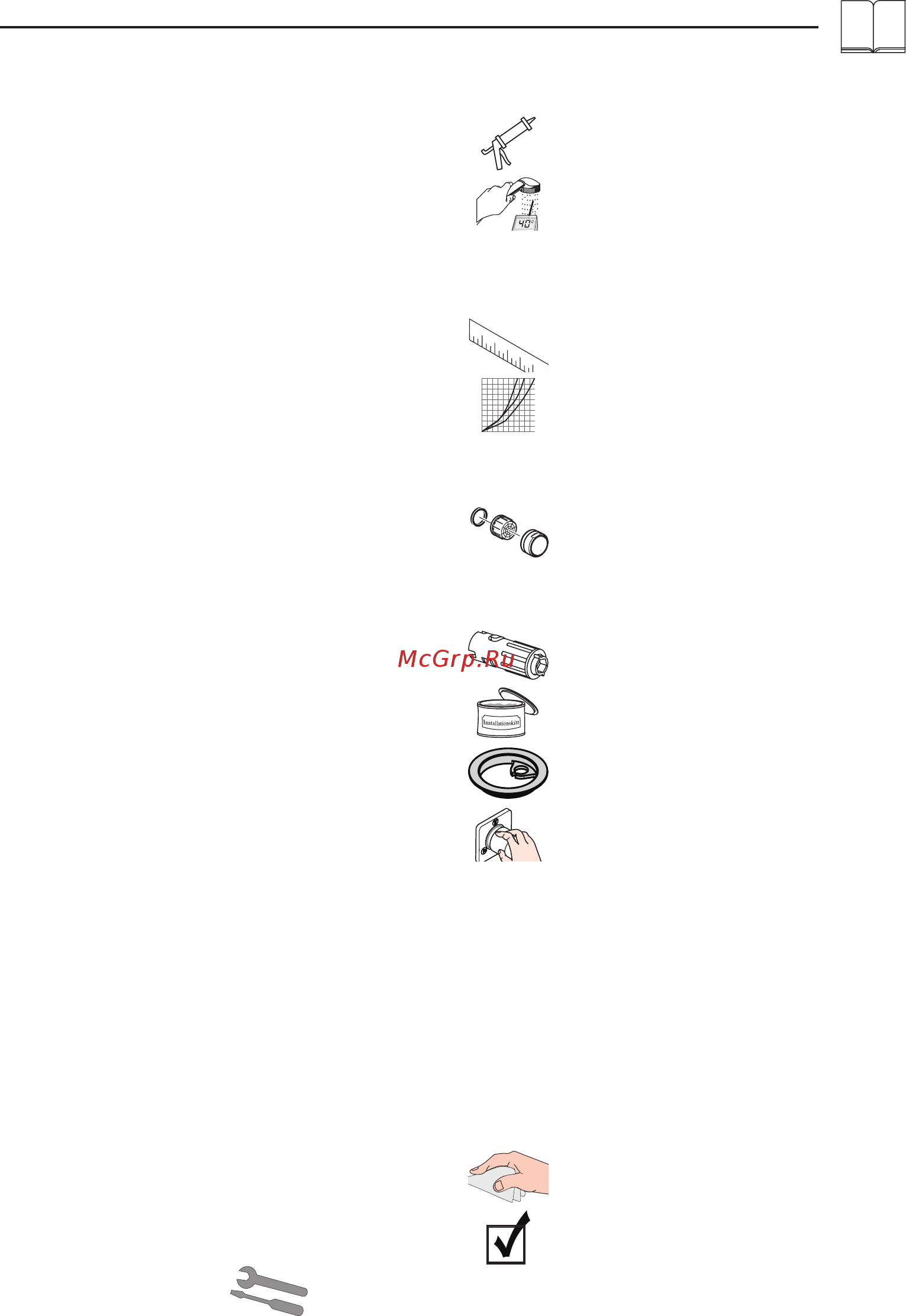

HansGrohe Talis E 80 71702000 [29/48] Montimi shih faqen 31
![HansGrohe Talis E 80 71702000 [29/48] Montimi shih faqen 31](/views2/1367224/page29/bg1d.png)
Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
Produkti duhet të përdoret vetëm qëllimet e banjave,
të higjienës dhe të larjes së trupit.
Ndryshimet e mëdha të presionit mes lidhjeve të ujit
të ftohtë dhe atij të ngrohtë duhen ekuilibruar.
Udhëzime për montimin
• Përpara montimit duhet që produkti të kontrollohet për
dëmtime nga transporti. Pas instalimit nuk do të njihet
asnjë dëmtim nga transporti ose dëmtim i sipërfaqes.
• Tubacionet dhe rubinetet duhet që të montohen, të
shpëlahen dhe të kontrollohen sipas standardeve në
fuqi
• Duhet të respektohen linjat udhëzuese të instalimit, të
vlefshme për vendet respektive.
• Ventili dalës mund të përdoret vetëm për përcaktimin
teknik të përdorimit të tij. Nuk lejohet përforcimi apo
vendosja e objekteve të tjera në ventilin dalës si p.sh.
të një gjysëm harku.
• Nëse lindin probleme me ngrohësin e ujit ose nëse
dëshironi të keni më shumë qarkullim uji, atëherë
EcoSmart
®
(kufizuesi i qarkullimit të ujit), i cili ndodhet
pas ajrosësit, mund të çmontohet.
Të dhëna teknike
Rubineti është i pajisur si standard me
EcoSmart
®
(Kufizues qarkullimi)
Presioni gjatë punës maks. 1 MPa
Presioni i rekomanduar: 0,1 - 0,5 MPa
Presioni për provë: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura e ujit të ngrohtë maks. 70°C
Temperatura e rekomanduar e ujit të ngrohtë: 65°C
Dezinfektim Termik: maks.70°C / 4 min
Produkti është projektuar ekskluzivisht për ujë të pijshëm!
Shqip
Pastrimi (shikoni broshurën
bashkëngjitur)
Përdorimi (shih faqen 35)
• Hansgrohe rekomandon që në mëngjes
ose pas periudhave të gjata që gjysmë
litri i parë mos të pihet
• 71703000 / 71704000 / 71713000 /
71714000: Për të shmangur stanjacion
në linjat lidhje duhet të bëj një pauzë pas
përdorimit të zgjatur, por të paktën çdo
ditë e tretë, valvula në pozitë të hapur
të trajtuar të nxehtë dhe të ftohtë që të
arrihet një temperaturë konstante prizë.
Pjesët e servisit (shih faqen 38)
Montimi shih faqen 31
Përmasat (shih faqen 36)
Justimi (shih faqen 34)
Rregullimi i kufizimit me ujë të nxehtë. Nje
kombinim me një bojler ujit nuk është i
rekomanduar.
Pajisje të posaçme (nuk përfshihet
në vëllimin e furnizimit)
Çelësi i montimit #58085000
(shih faqen 32)
Stuko për instalim (shih faqen 32)
Shtupa #98966000 (shih faqen 31)
Mos përdorni silikon që në përbërje ka acid
acetik.
Përshkrimi i simbolit
Diagrami i qarkullimit
(shih faqen 37)
me EcoSmart
®
pa EcoSmart
®
29
Shenja e kontrollit
(shih faqen 48)
