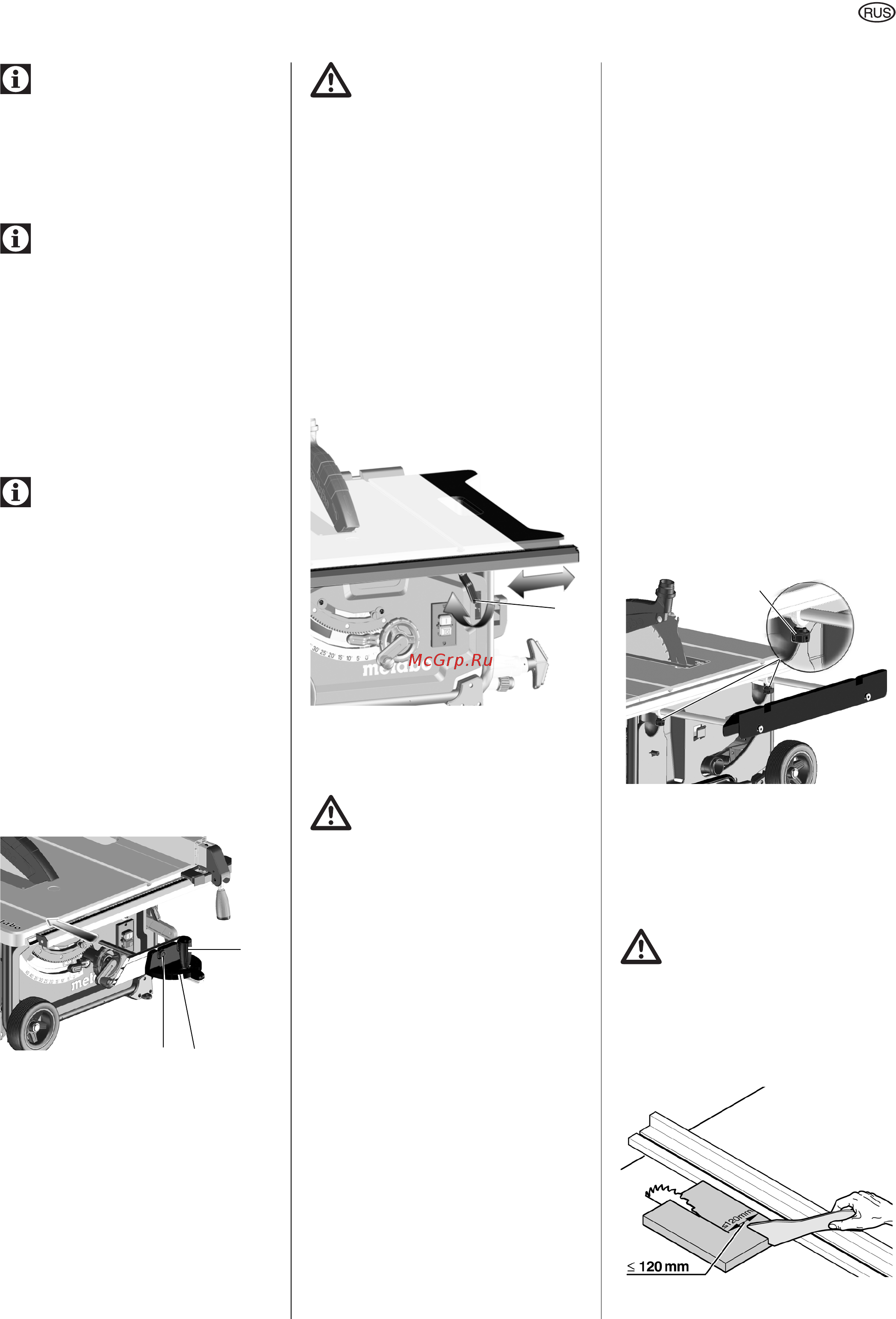

Metabo TS 254 600668000 [10/16] Настройка поперечного упора

РУССКИЙ

153

Указание:

во избежание заклинивания заготов-

ки при распиловке с использованием

параллельного упора:

сместите параллельный упор до упо-

ра вправо, после чего настройте нуж-

ную ширину пропила.

Указание:

Регулировка параллельного упора

(при необходимости): во избежание

заклинивания заготовки между па-

раллельным упором и пильным ди-

ском параллельный упор должен

быть выровнен параллельно

диску

либо установлен со сдвигом назад

макс. на 0,3 мм. Для регулировки от-

верните 2 винта на верхней стороне

параллельного упора, затем снова

затяните их.

Указание:

Юстировка усилия зажима парал-

лельного упора (при необходимости):

срабатывание заднего зажима рань-

ше или позже переднего зажима на-

страивается путем вращения гайки

(на заднем торце). Ослабьте

гайку,

чтобы задний зажим срабатывал по-

зже. Подтяните гайку, чтобы задний

зажим срабатывал раньше.

6.6 Настройка поперечного

упора

Поперечный упор (58) задвигается

спереди в паз в столе.

Для выполнения угловых пропилов

поперечный упор можно смещать в

обе стороны на 60°.

Для выполнения пропилов под углом

45° и 90° предусмотрены соответст-

вующие упоры.

Для настройки угла: разблокируйте

зажимную рукоятку (57) путем вра-

щения против часовой стрелки.

Опасность травмирования!

Зажимная рукоятка при пилении

должна быть затянута попереч-

ным упором.

Приставной профиль можно сме-

щать или снимать путем отворачива-

ния гаек с накаткой (59).

6.7 Регулировка расшире-

ния стола

Расширение стола служит для увели-

чения опорной поверхности, благода-

ря чему обеспечивается надежная

фиксация заготовок большой шири-

ны.

 Для регулировки расширения

стола следует разблокировать за-

жимной рычаг (60).

Опасность травмирования!

При пилении зажимная рукоятка

должна быть всегда затянута.

Считывание шкалы при выполне-

нии работ с параллельным упо-

ром

На какой шкале считывается ширина

пропила, зависит от того, каким

образом упорный профиль смонтиро-

ван на параллельном упоре:

– Высокий упор =

шкала

с черной надписью на бе-

лом фоне.

– Низкий упор =

шкала с белой надписью на чер-

ном фоне.

В случае пропилов небольшой шири-

ны расширение стола не вытягивает-

ся. Ширина пропила считывается на

соответственно правой шкале на

указателе параллельного упора:

– Высокий упор: ширина пропила от

0 до 35 см.

– Низкий упор:

ширина пропила от

0 до 29,5 см.

При необходимости распиловки заго-

товок большого размера необходи-

мо вытягивать расширение стола.

1. Переместите параллельный упор

в конечную позицию шкалы.

2. Извлеките расширение стола и

установите параллельный упор на

нужное расстояние. Ширина про-

пила считывается на соответст-

венно левой шкале на указателе

шкалы:

6.8 Регулировка удлинения

стола

Удлинение стола служит для увели-

чения опорной поверхности, благода-

ря чему обеспечивается надежная

фиксация заготовок большой длины.

1. Для вытягивания удлинения сто-

ла необходимо ослабить оба вин-

та с накатанной головкой (61).

2. Вытяните удлинение стола и уста-

новите его на нужное расстояние.

3. Снова затяните оба винта с нака-

танной головкой.

6.9 Пиление

Опасность!

Толкатель должен использовать-

ся всегда в тех случаях, если рас-

стояние между пильным диском и

параллельным упором составля-

ет менее 120 мм.
