Metabo TS 254 600668000 [13/16] Регулировка ограничи теля упора

РУССКИЙ

156

(описание регулировки расклини-

вающего ножа см. п. 5.1).

14. Закрепите вставку стола.

15. Закрепите защитный кожух.

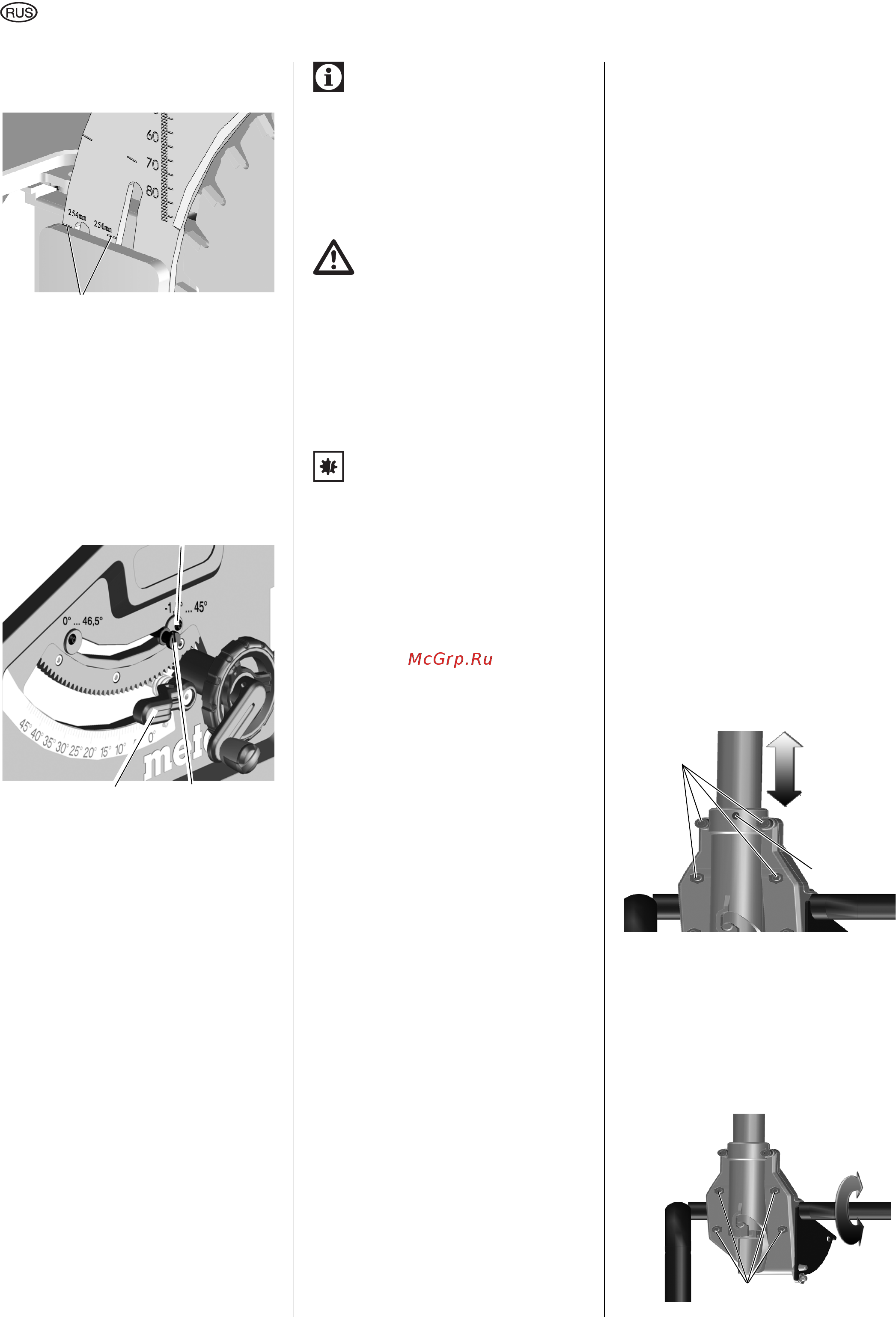

8.2 Регулировка ограничи-

теля упора

1. Отрегулируйте рычаг-ограничи-

тель упора (71) на 0° / 45°.

2. Зафиксируйте установленный

угол наклона путем блокировки

зажимного рычага (70).

3. Проверка угла наклона:

–0° = перпендикулярно пильно-

му столу

–45° с отдельным угольником.

Если эти значения установлены

неточно:

4. Выверните винт с крестообраз-

ным шлицем (72) на соответству-

ющем эксцентрике и отрегули-

руйте эксцентрик так, чтобы

угол

наклона относительно пильного

стола в конечных положениях со-

ставлял точно 0°

(= перпендикулярно) или 45°.

5. Снова затяните винт с крестоо-

бразным шлицем на эксцентрике.

6. После регулировки ограничителя

упора при необходимости допол-

нительно отрегулируйте угловую

шкалу на передней стороне.

Указание:

для регулировки ограничения угла

наклона в диапазоне от -1,5° до 46,5°

необходимо вытянуть рычаг-ограни-

читель упора.

8.3 Хранение инструмента

Опасность!

Храните инструмент в месте, не-

доступном для детей. Храните ин-

струмент таким образом, чтобы

исключить возможность его ис-

пользования посторонними лица-

ми и возможное травмирование

людей неподвижным инструмен-

том.

Внимание!

Запрещается хранение инстру-

мента вне помещений или во

влажных помещениях без соот-

ветствующей защиты.

8.4 Техническое обслужи-

вание

Очистка пилы

 Удаление опилок и древесной

пыли с помощью пылесоса или

щетки из:

– направляющих элементов для

регулировки пильного диска;

– вентиляционных щелей двига-

теля;

– защитного кожуха пильного

диска;

– элементов регулировки высо-

ты;

– поворотной направляющей.

Перед каждым включением

Визуальный контроль:

– расстояние между пильным ди-

ском и расклинивающим ножом

3?5 мм;

– соосность расклинивающего

ножа с пильным диском.

Визуальный контроль на отсутствие

повреждений сетевого кабеля и его

вилки; при необходимости замена

дефектных деталей с привлечением

специалиста-электрика.

При каждом выключении инстру-

мента

Проверяйте время (продолжитель-

ность) выбега пильного диска — оно

не должно быть больше 10 с; в про-

тивном случае замените двигатель с

привлечением специалиста-

электри-

ка.

Ежемесячно (при ежедневном

использовании)

Удаление опилок с помощью пылесо-

са или кисти; смазка небольшим ко-

личеством масла следующих направ-

ляющих элементов:

– резьбовая штанга и направляю-

щие штанги регулировки высоты;

– поворотные сегменты.

Каждые 150 часов работы

Проверка всех резьбовых соедине-

ний, при необходимости их затяжка.

При необходимости:

отрегулируйте направляющие втул-

ки ножек стола.

 Вращение винтов с внутренним

шестигранником (73a) по часовой

стрелке = замедленный ход.

 Вращение винтов с внутренним

шестигранником (73a) против ча-

совой стрелки = легкий ход.

 дополнительная точная юстиров-

ка с использованием установоч-

ного винта (73b).

 Регулировка направляющих вту-

лок переднего держателя ножек:

 Вращение винтов с внутренним

шестигранником (74) по часовой

стрелке = замедленный ход.

 Вращение винтов с внутренним

шестигранником (74) против ча-

совой стрелки = легкий ход.

73a

73b
