РУССКИЙ

152

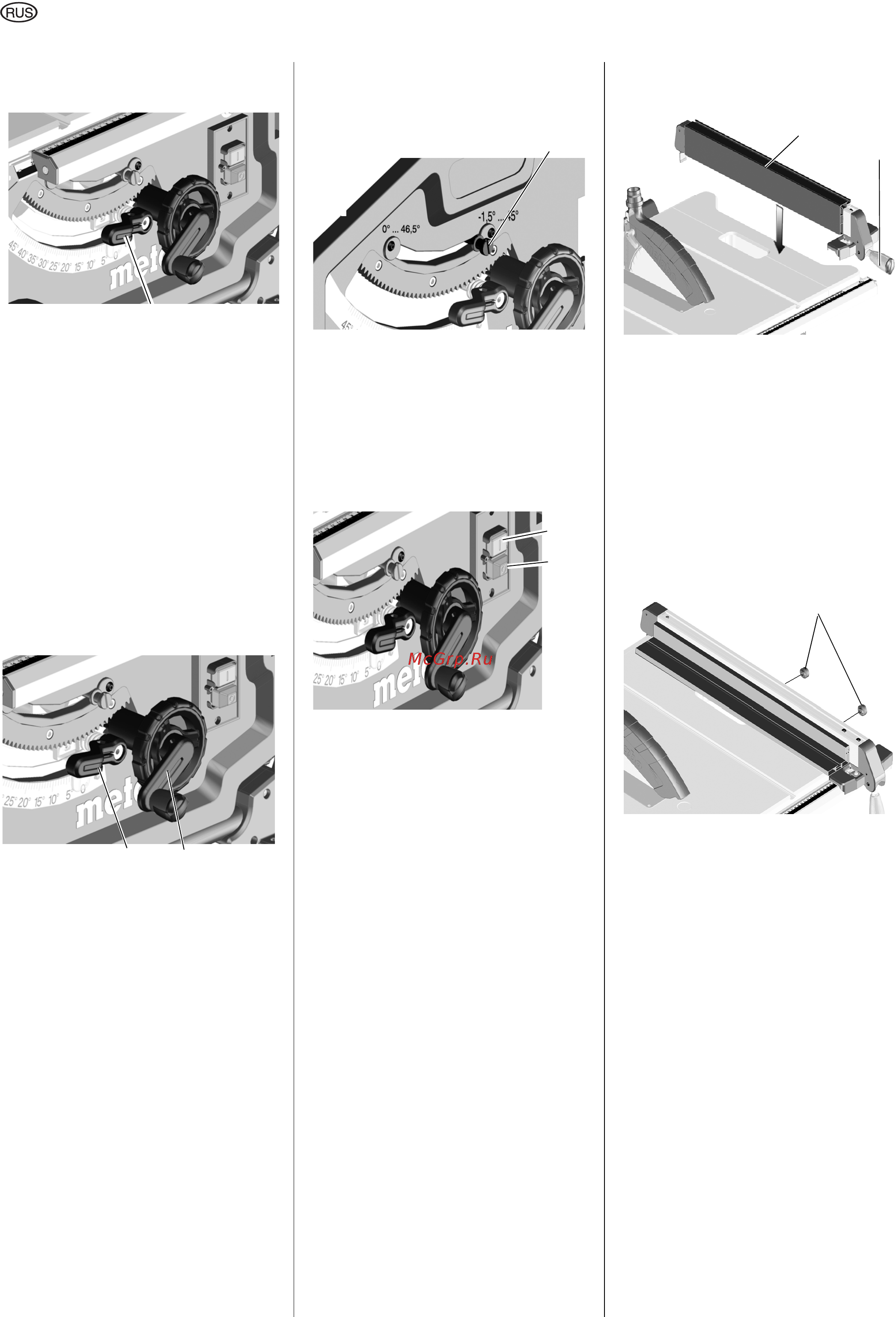

2. Отрегулируйте нужный наклон

пильного диска.

3. Зафиксируйте установленный

угол наклона путем блокировки

зажимного рычага (48).

Маховик для регулировки

глубины пропила

Глубину пропила можно настроить с

помощью маховика (49).

Зажимной рычаг для регули-

ровки угла наклона

Путем разблокировки зажимного ры-

чага (50) можно регулировать наклон

пильного диска в диапазоне между -

1,5° и 46,5°.

Чтобы

заданный угол наклона не из-

менялся во время пиления, его сле-

дует вновь зафиксировать с помо-

щью зажимного рычага (50).

Ручка-переключатель для упора

при наклоне

Для облегчения регулировки накло-

на положение 0° и 45° имеет специ-

альный упор. Для выполнения специ-

альных косых распилов диапазон

угла наклона можно увеличить на

1,5° в

обоих направлениях.

 Вытяните ограничитель наклона

(51) и установите его через пра-

вый эксцентрик = угол наклона

пильного диска можно регулиро-

вать в диапазоне между –1,5° и

45°.

 Вытяните ограничитель наклона

(51) и установите его через ле-

вый эксцентрик = угол наклона

пильного диска можно регулиро-

вать в диапазоне между –0° и

46,5°.

Выключатель

 Выключение = нажмите нижний

переключатель (52).

 Включение = нажмите верхний

переключатель (53) и удерживай-

те его в нажатом положении в те-

чение 1?2 с.

6.4 Регулировка параллель-

ного упора

В качестве параллельного упора ис-

пользуется длинный упорный про-

филь (54). Монтаж происходит на на-

правляющем профиле с передней

стороны пилы.

– Установите параллельный упор

справа от пильного диска.

Метка внутри указателя-лупы по-

казывает установленное расстоя-

ние от параллельного упора до

пильного диска на шкале.

– Разблокируйте зажимной рычаг

(55) параллельного

упора и сдви-

гайте упор до тех пор, пока метка

внутри указателя-лупы не пока-

жет нужное расстояние до пиль-

ного диска.

Прижмите зажимной рычаг (55)

для фиксации вниз.

– Упорный профиль (54) при пиле-

нии с использованием параллель-

ного упора должен быть установ-

лен параллельно к пильному

диску и заблокирован

зажимным

рычагом (55). Для этого прижми-

те зажимной рычаг вниз.

– Гайки с накаткой (56) служат для

крепления упорного профиля. По-

сле отворачивания обеих гаек

(56) упорный профиль можно

снять и переустановить:

Низкий упор:

– для распиловки плоских заго-

товок;

– если пильный диск установлен

под наклоном.

Высокий упор:

– для распиловки заготовок

большой высоты (макс. 87 мм).

6.5 Настройка указателя на

параллельном упоре

1. Выровняйте параллельный упор у

пильного диска.

2. Выверните винт на указателе па-

раллельного упора.

3. Приведите в соответствие указа-

тель на параллельном упоре и «0»

на шкале.

4. Снова затяните винт на указате-

ле параллельного упора.
