РУССКИЙ
149

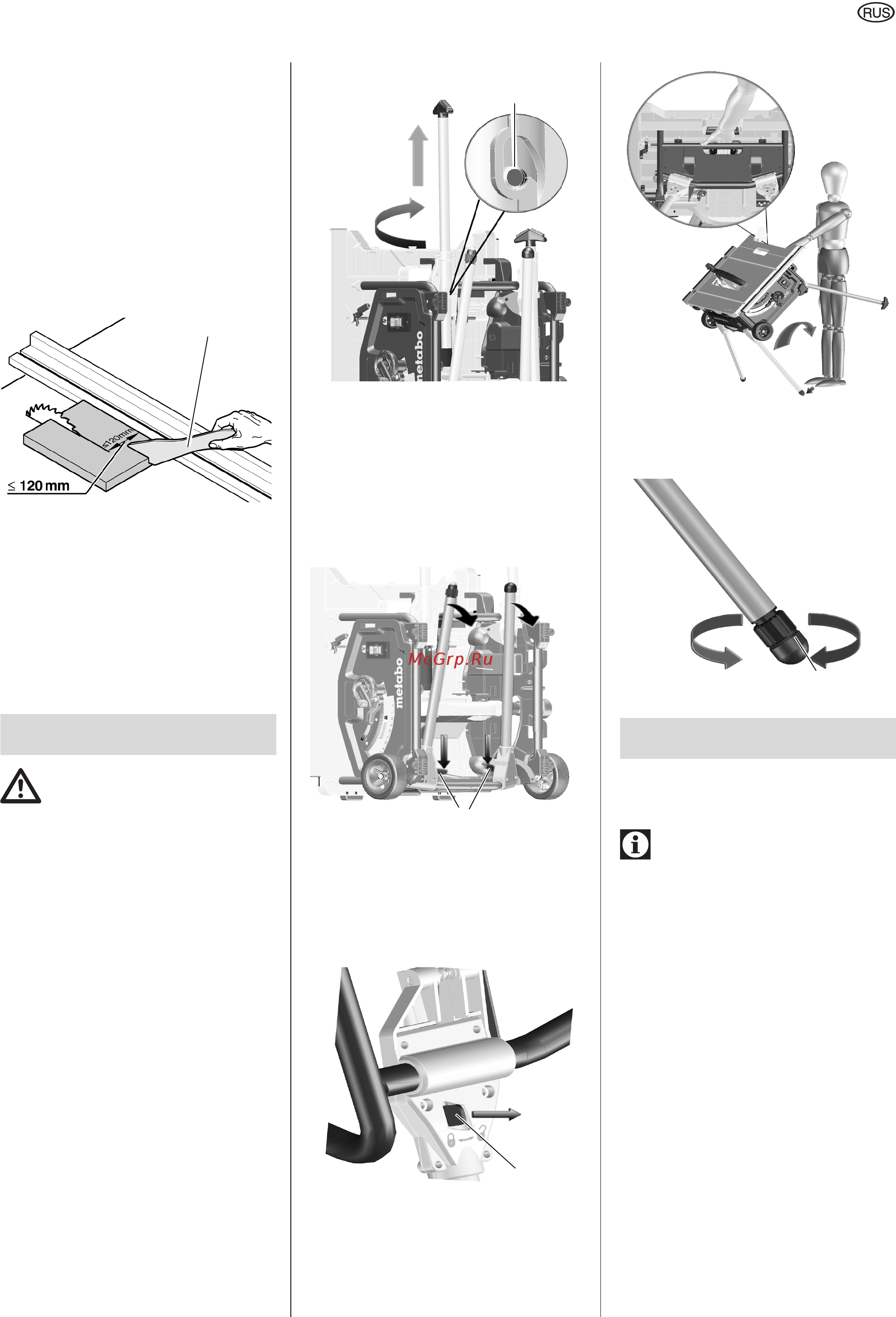

Толкатель
Толкатель (35) служит в качестве уд-
линительного элемента для безопа-
сного прогона заготовки через пиль-
ный диск и для защиты оператора от
случайного контакта с пильным ди-
ском.
Толкатель должен использоваться
всегда в тех случаях, если расстоя-
ние между пильным диском и парал-
лельным упором составляет менее
120 мм.
.
Толкатель должен устанавливаться
под углом в диапазоне от 20° до 30°
относительно поверхности стола.
Если толкатель не используется, его
следует хранить вместе с инструмен-
том.
При повреждении толкателя его сле-
дует заменить.
Постоянно сохраняйте
устойчивое положение и равнове-
сие.
Установка без станины:
1. Извлеките пилу вдвоем с помощ-
ником из упаковки.
2. Установите пилу
на неподвижное
основание (стол или верстак).
3. Приверните пилу к основанию
(столу или верстаку).
Установка со станиной:
1. Извлеките инструмент вдвоем с
помощником из упаковки.
2. Установите инструмент на пол.
3. Поднимите инструмент за рукоят-
ки и установите на ребро.
4. Вытяните рукоятки (36), поверни-
те и зафиксируйте их.
5. Разложите обе нижних
опорных
ножки. Для этого прижмите вниз
красные рычажки (37) (ногой или
рукой) и отведите ножки вниз.
6. Слегка наклоните инструмент на-
зад и прижмите обе ножки вниз.
Красные рычажки (37) должны
зафиксироваться.
7. Разложите обе верхних опорных
ножки. Для этого сдвиньте кра-
сные рычажки (38) вправо и отве-
дите ножки вниз.
Красные рычажки должны зафик-
сироваться.
.
8. Возьмите пилу за верхнюю раму
по центру. Приподнимите и по-
ставьте пилу (регулируемую нож-
ку придерживайте ногой, чтобы
исключить смещение инструмен-
та при установке).
9. Выровняйте неровности основа-
ния с помощью регулируемой
ножки (39).
5.1 Монтаж
Расклинивающий нож
Указание:
Расклинивающий нож при поставке с
завода уже настроен должным обра-
зом. Его регулировка при вводе ин-
струмента в эксплуатацию необходи-
ма лишь в том случае, если
положение ножа изменилось во вре-
мя транспортировки пилы.
1. Поднимите пильный диск до упо-
ра вверх с помощью кривошипной
рукоятки.
2. Выверните винт
(40) против часо-
вой стрелки, приподнимите и из-
влеките вставку стола.
4. Установка
35
36
37
38
5. Ввод в эксплуатацию
39
