ActiveCam AC-D1020 [11/85] Ip камера activecam ac d8021ir3
![ActiveCam AC-D1020 [11/85] Ip камера activecam ac d8021ir3](/views2/1370684/page11/bgb.png)
Глава 1. Введение

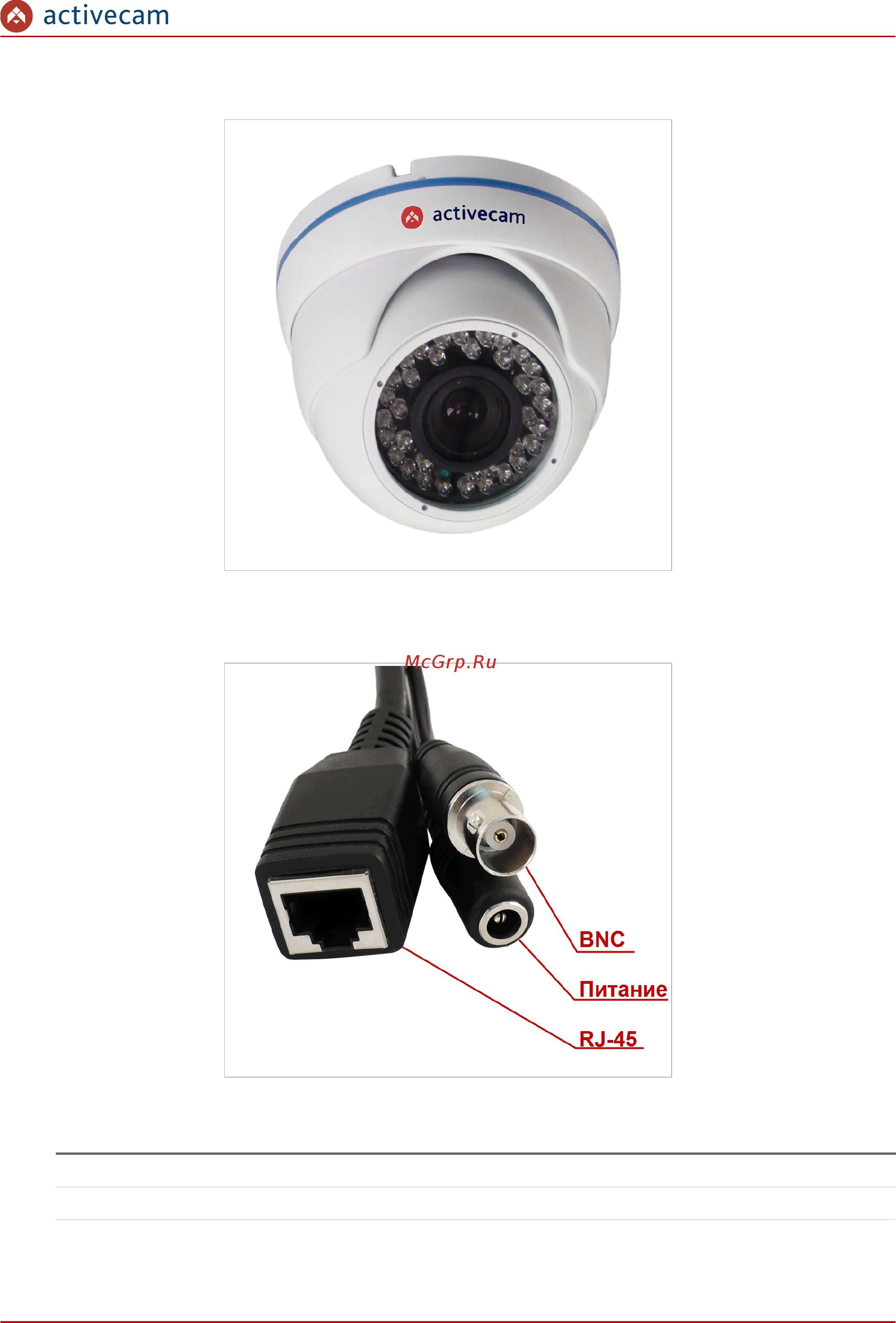

1.1.1.6 IP-камера ActiveCam AC-D8021IR3
Для подключения к IP-камере AC-D8021IR3 используются:
внешние разъемы:
Разъем Описание
RJ-45 Разъем для подключения IP-камеры к локальной сети.
BNC Аналоговый выход камеры.
Питание Разъем для подключения блока питания 12В.
Руководство по эксплуатации 2МП IP-камер ActiveCam 11
