Глава 1. Введение

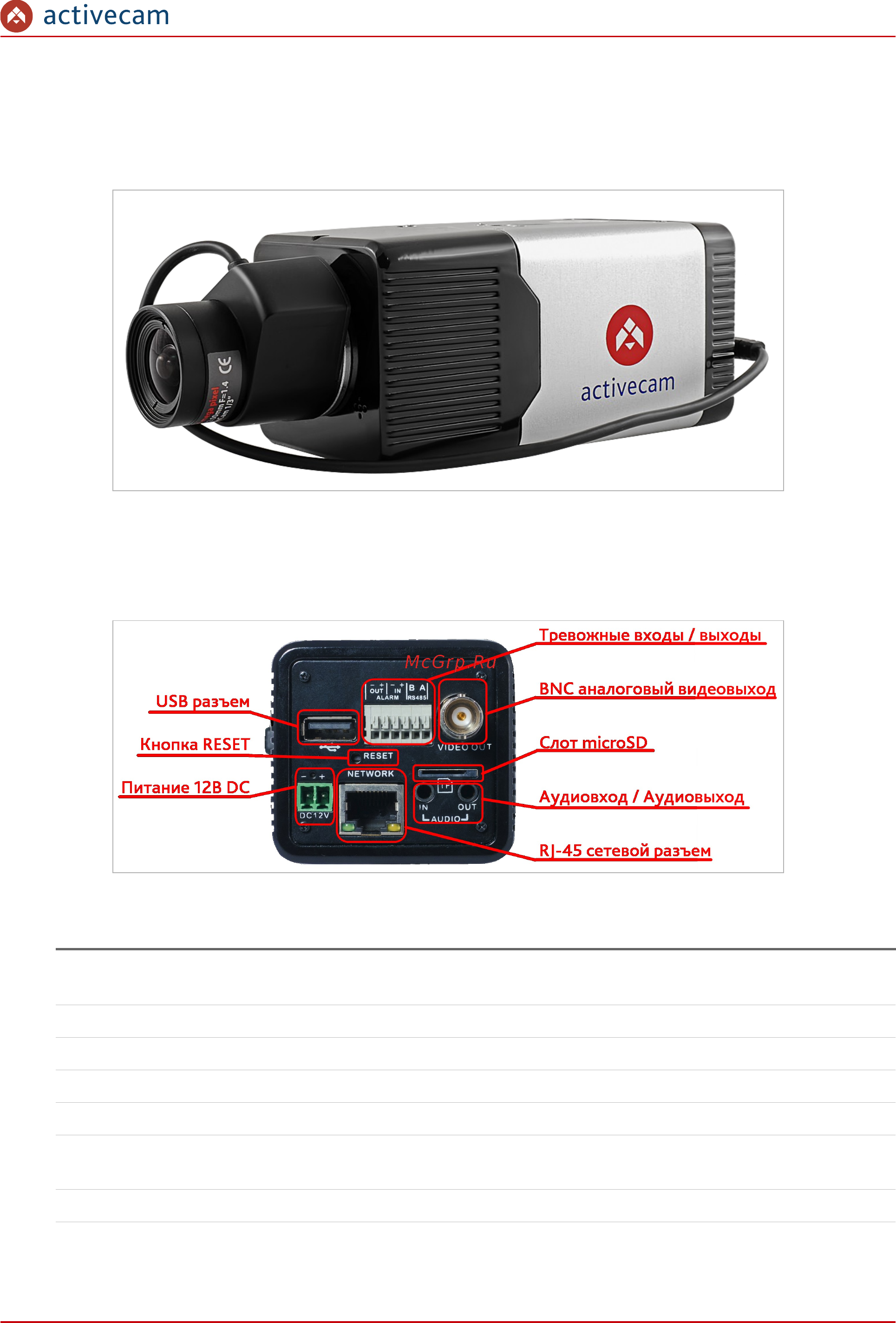

1.1.1 Внешний вид 2МП IP-камер ActiveCam
1.1.1.1 IP-камера ActiveCam AC-D1020
Для подключения к IP-камере AC-D1020 используются:
внешние разъемы:
Разъем Описание
USB-разъем Разъем для подключения USB-носителя данных.
В данной модели IP-камеры не используется.
Кнопка RESET Кнопка сброса настроек камеры на заводские.
Питание 12В DC Разъем для подключения блока питания 12В.
Тревожный вх/вых Контакты тревожных входа и выхода.
BNC Аналоговый выход камеры.
Слот MicroSD Разъем для установки карты памяти формата MicroSD.
В данной модели IP-камеры не используется.
Аудиовх./Аудиовых. Разъемы для подключения активного микрофона и колонок.
RJ-45 сетевой разъем Разъем для подключения IP-камеры к локальной сети.
Руководство по эксплуатации 2МП IP-камер ActiveCam 6
