Глава 1. Введение

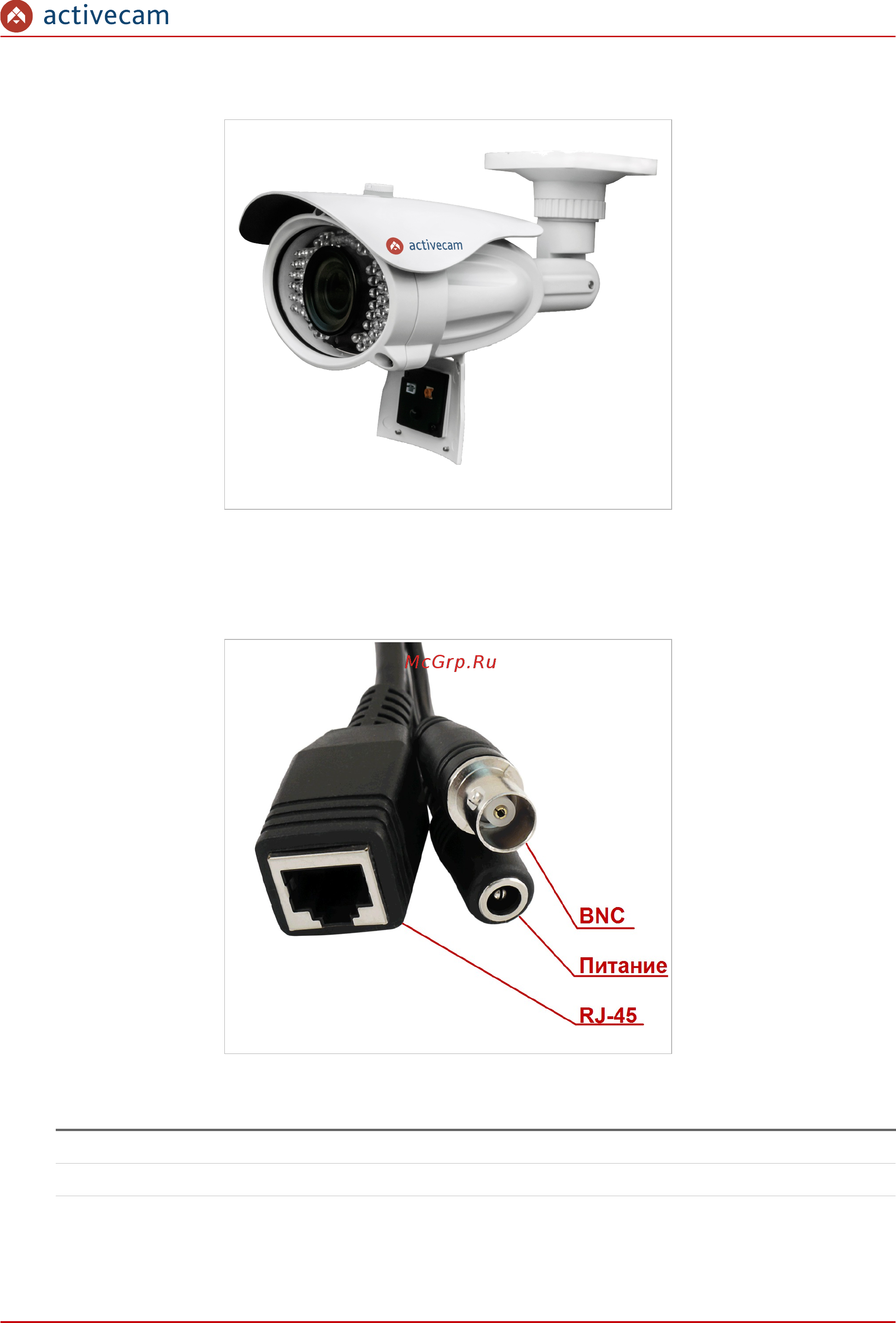

1.1.1.3 IP-камера ActiveCam AC-D2023IR5
Для подключения к IP-камере AC-D2023IR5 используются:
внешние разъемы:
Разъем Описание
RJ-45 Разъем для подключения IP-камеры к локальной сети.
BNC Аналоговый выход камеры.
Питание Разъем для подключения блока питания 12В.
Руководство по эксплуатации 2МП IP-камер ActiveCam 8
