Глава 1. Введение

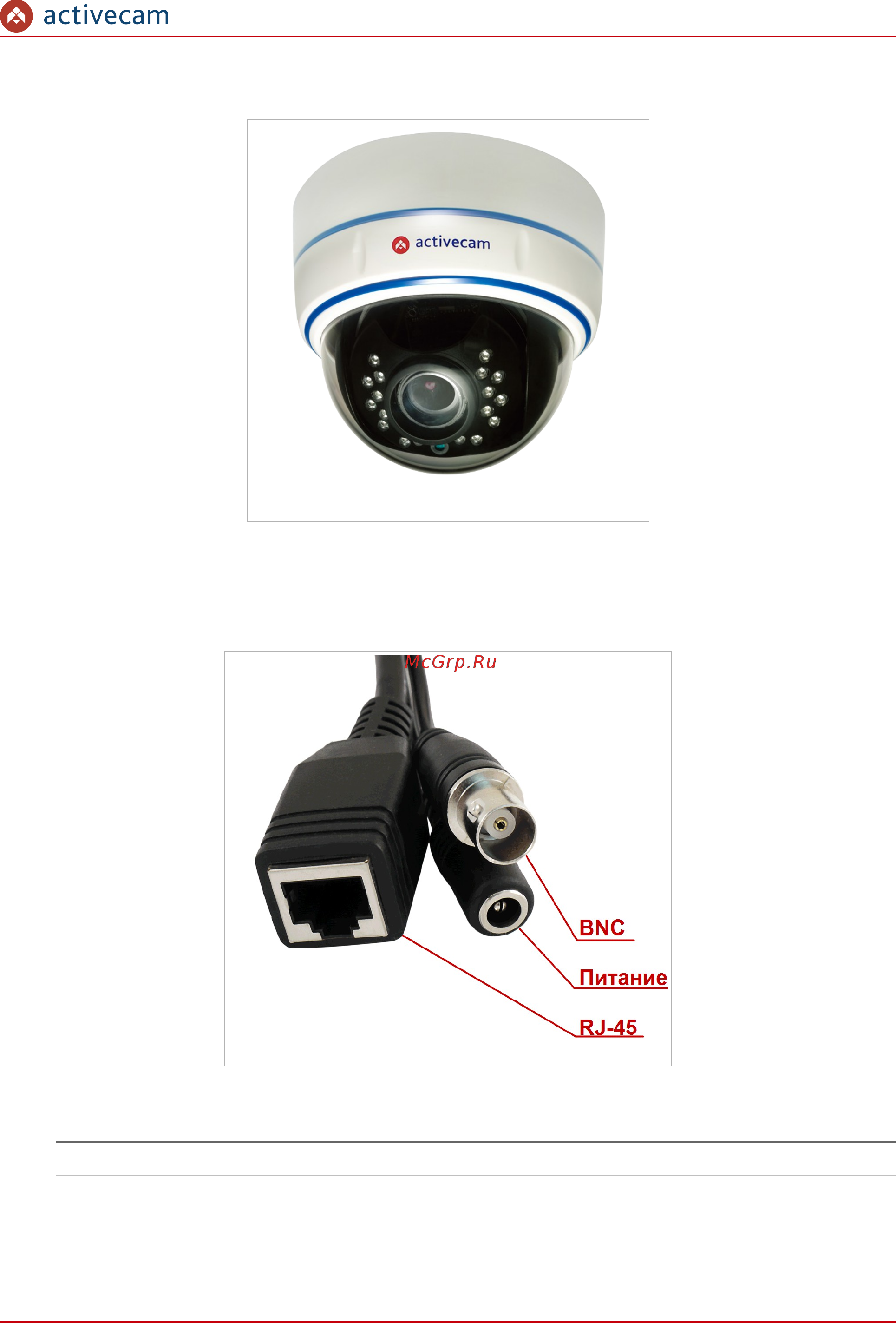

1.1.1.4 IP-камера ActiveCam AC-D3023IR2
Для подключения к IP-камере AC-D3023IR2 используются:
внешние разъемы:
Разъем Описание
RJ-45 Разъем для подключения IP-камеры к локальной сети.
BNC Аналоговый выход камеры.
Питание Разъем для подключения блока питания 12В.
Руководство по эксплуатации 2МП IP-камер ActiveCam 9
