Адаптер «КОДОС АД-10»
11

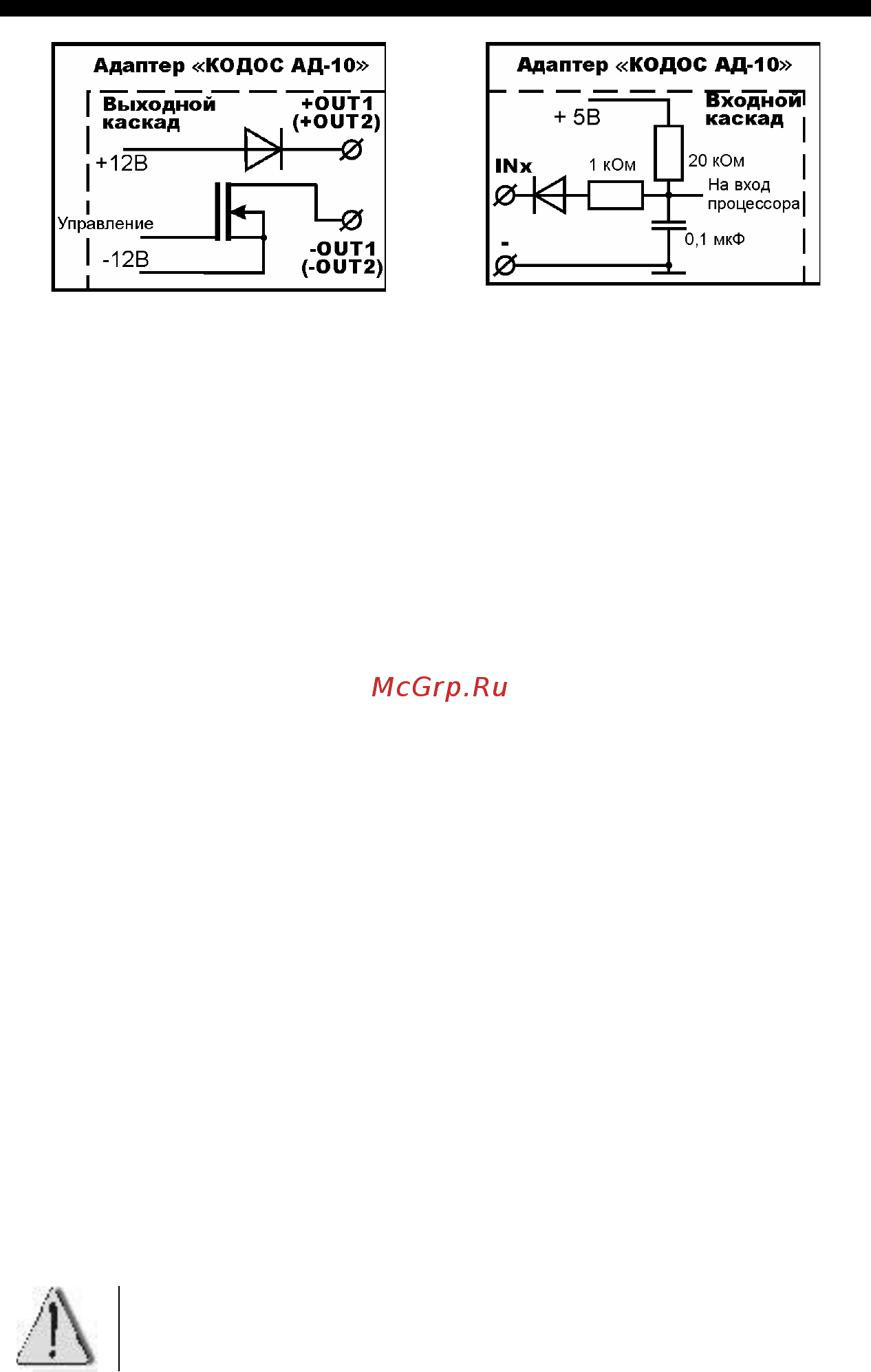

Рисунок 3 – Схема выходных каска-
дов «OUT1», «OUT2»
Рисунок 4 – Схема входных каска-
дов «IN1» … «IN4»
5.3 Настройка управляющих выходов
Подключаемые к адаптеру исполнительные устройства (например,
замок двери), в зависимости от наличия напряжения на них в дежурном
режиме, подразделяются на два типа: прямые и инверсные.
Замок прямого типа в дежурном режиме обесточен, его запирающий
механизм блокирует (запирает) дверь. При подаче на замок напряжения
дверь разблокируется для прохода.
На замок инверсного типа в дежурном режиме подается постоянное
напряжение, дверь заблокирована. Для открытия двери в этом случае
необходимо обесточить замок (снять напряжение).
Конфигурация выходов адаптера для подключения исполнительных
устройств прямого или инверсного типа (а также настройка аппаратного
адреса адаптера, см. п. 5.4) осуществляется при помощи DIP-
переключателей, расположенных со стороны задней стенки адаптера
(см. рис
унок 5).
Переключатели могут находиться в верхнем положении (или «ON»,
см. рисунок 6, переключатель 3), что соответствует состоянию «включе-
но», или нижнем положении (переключатели 1, 2, 4), соответствующем
состоянию «выключено». Смена положения переключателя осуществля-
ется при помощи острого тонкого предмета.
Не применяйте чрезмерных усилий при смене положения
DIP-переключателей во избежание их повреждения.
