Адаптер «КОДОС АД-10»
13

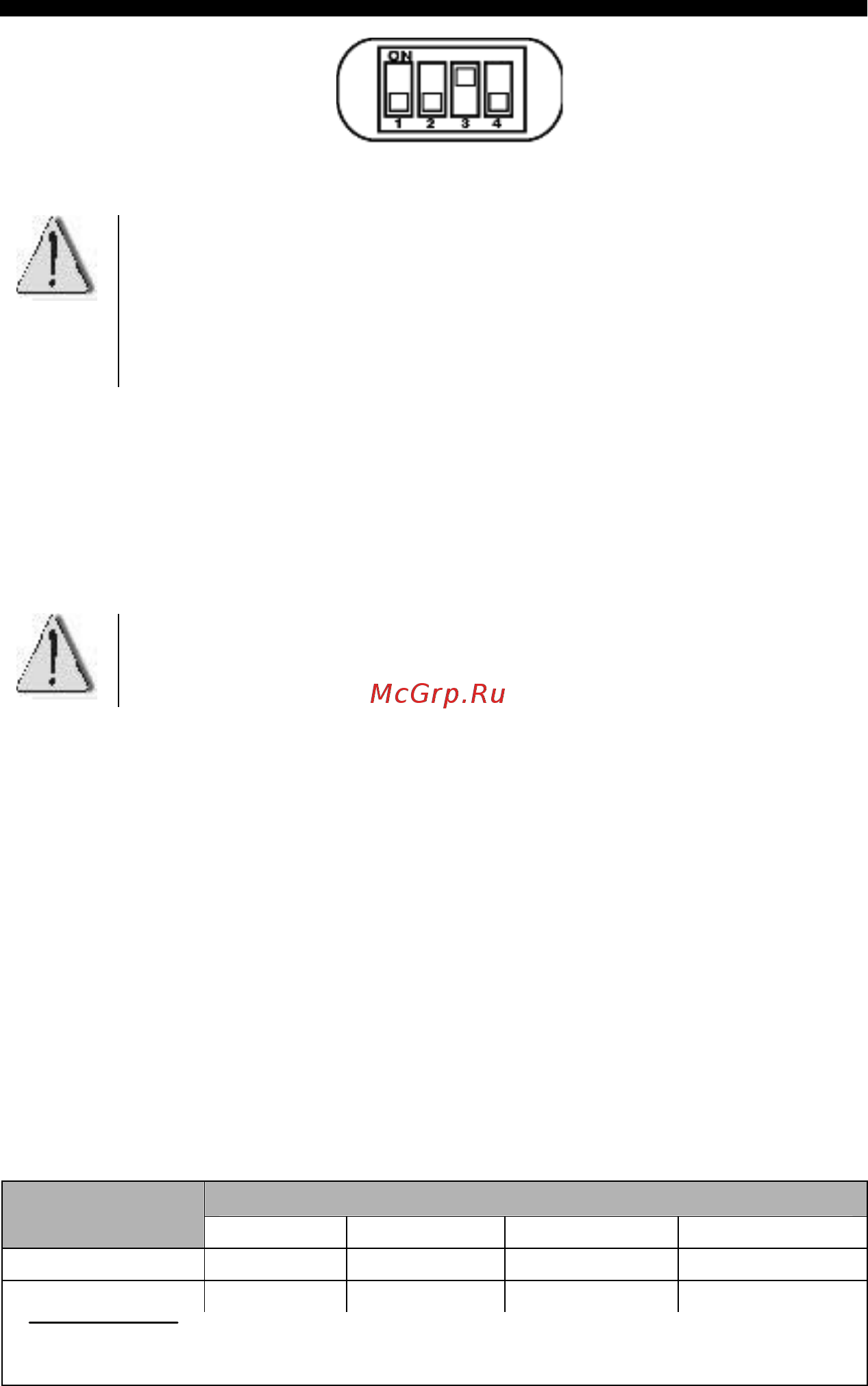

Рисунок 6 – Возможные положения переключателя
• При несоблюдении вышеуказанных требований возможен вы-
ход из строя каскадов «OUT1», «OUT2» адаптера.
• Применение с адаптером замков, имеющих характеристики,
превышающие указанные, требует установки дополнительного
преобразующего устройства. В подобных случаях предлагаем
обращаться за консультацией на предприятие-изготовитель.
5.4 Установка аппаратного адреса адаптера
При использовании адаптера в системе контроля и управления
доступом на базе контроллера «КОДОС-PRO» необходимо указывать
его аппаратный адрес. Он предназначен для идентификации адаптера в
системе.
Адаптеры, подключенные к одному контроллеру, не должны
иметь одинаковых аппаратных адресов.
Аппаратный адрес адаптера – это число в пределах от 0 до 3.
Пользователь может самостоятельно задать адрес с помощью DIP-
переключателей. Для этого необходимо знать двоичный код адреса, ко-
торый следует ввести с помощью переключателей 1 и 2 (см. рисун-
ки 5, 6), установив их в соответствующие положения (см. п. 5.3).
Переключатель под номером 1 обозначает «младший» разряд, под
номером 2 – «старший». Состоянию пер
еключателя «включен» соответ-
ствует логическая единица двоичной системы счисления, «выключен» –
логический ноль. В таблице 4 приведены адреса адаптера и соответст-
вующие им состояния переключателей.
Таблица 4 – Установка адреса адаптера
Аппаратный адрес адаптера *
Номер
переключателя
0 (00) 1 (01) 2 (10) 3 (11)
1 Выкл. Вкл. Выкл. Вкл.
2 Выкл. Выкл. Вкл. Вкл.
* – Адрес адаптера приведен в десятичной системе счисления, в скобках
указаны соответствующие двоичные адреса.
