Адаптер «КОДОС АД-10»
8

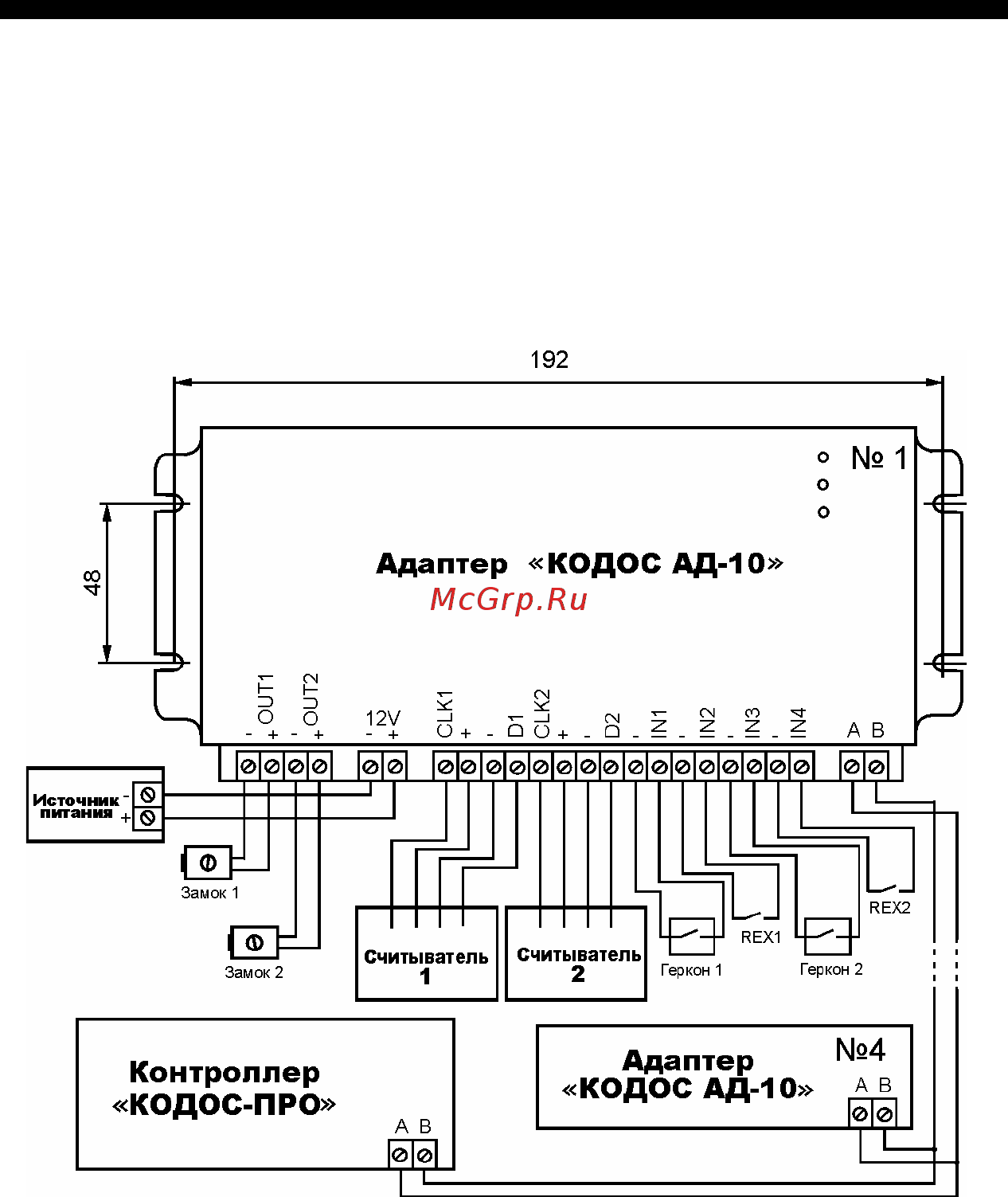

В схеме подключения адаптера, изображенной на рисунке 2 (мар-
кировка и назначение клемм адаптера приведены в таблице 2), показано
подключение к адаптеру исполнительных устройств управления двумя
дверями. В данном случае к выходам адаптера «-OUT1+», «-OUT2+»
подключаются замки или дверные защелки.
Рисунок 2 – Схема подключения адаптера
