Адаптер «КОДОС АД-10»
12
Положение переключателя 3 (см. рисунки 5, 6) определяет тип ис-
полнительного устройства, подключаемого к выходу «-OUT1+», положе-
ние переключателя 4 – тип исполнительного устройства, подключаемого
к выходу «-OUT2+».
Если переключатель 3 (4) выключен, то к соответствующему выходу
адаптера подключается исполнительное устройство прямого типа. Если
переключатель 3 (4) включен, то к соответствующему выходу подключа-
ется исполнительное устройства инверсного типа
.

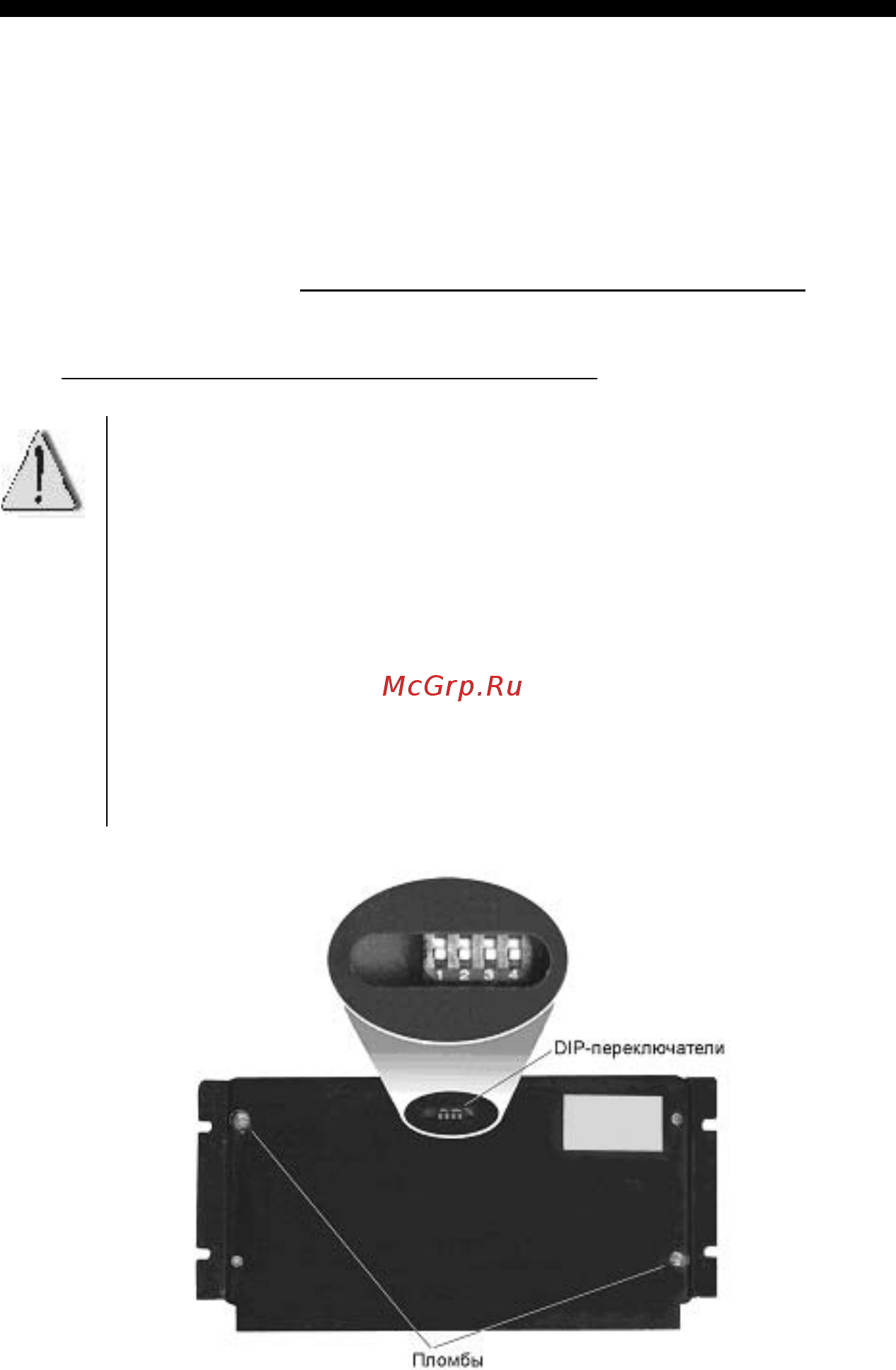

Рисунок 5 – Адаптер (вид сзади)
Если в качестве исполнительных устройств используются замки,
то при подключении их к адаптеру необходимо соблюдать сле-
дующие условия:
а) управление замком осуществляется подачей или снятием
напряжения 12 В на время разблокирования механизма зам-
ка. При этом долговременный ток нагрузки на управляющем
выходе адаптера не должен превышать 1,5 А;
б) допускается непосредственное подключение цепи электро-
магнита к управляющему выходу адаптера только для элек-
тромагнитных замков, имеющих потребляемую мощность не
более 18 Вт при напряжении питания 12 В;
в) при использовании импульсных электромеханических замков
с током до 4 А допускается их кратковременное включение на
время не более 2 с.
