Panasonic TH-42PF30ER [48/71] Установка входных сигналов
![Panasonic TH-42PF30ER [48/71] Установка входных сигналов](/views2/1037082/page48/bg30.png)
1/2
Сигнал
Настройки 3D
Хранитель экрана
Уст-ки продления срока службы
Имя входа
ВЫКЛ
Эн/cб в режиме ожидания
ВЫКЛ
PC Управление питанием
ВЫКЛ
Выключение питания без операций
Включить
Язык экранного меню Русский
Выбор входа: компонент/RGB
RGB
Энергосбережение
Установка
DVI-D Управление питанием
ВЫКЛ
Выключение питания без сигнала
Отключить
1/2
Сигнал
Настройки 3D
Хранитель экрана
Уст-ки продления срока службы
Имя входа
ВЫКЛ
Эн/cб в режиме ожидания
ВЫКЛ
PC Управление питанием
ВЫКЛ
Выключение питания без операций
Включить
Язык экранного меню Русский
Выбор сигнала YUV/RGB
RGB
Энергосбережение
Установка
DVI-D Управление питанием
ВЫКЛ
Выключение питания без сигнала
Отключить
48

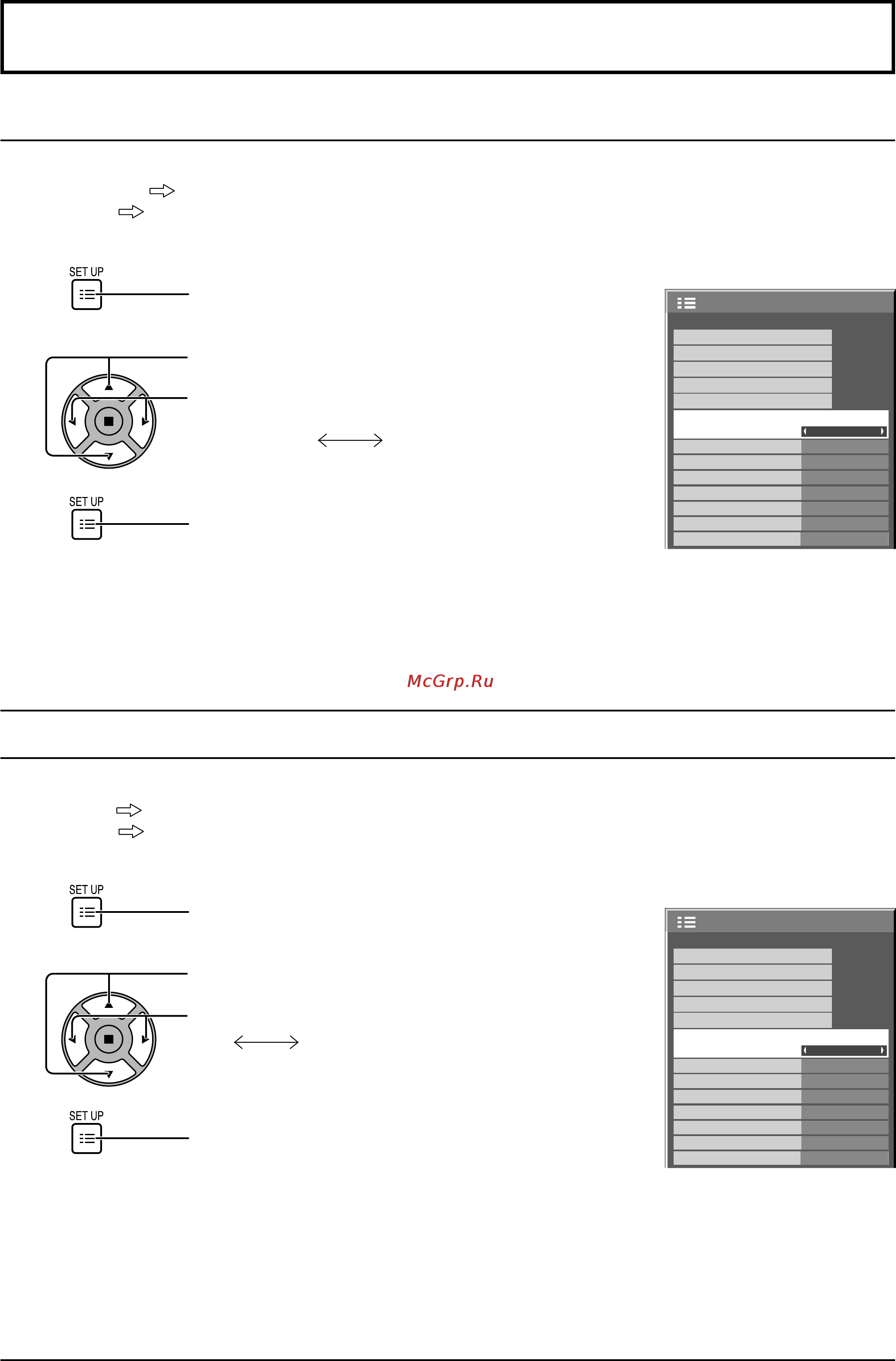

Установка входных сигналов
Выбор входа: компонент/RGB
Выберите для совпадения сигналов источника, подключенного ко входным разъемам компонент/RGB или PC.
Сигналы Y, P
B
, P
R
“Компонентный”
Сигналы RGB
“RGB”
1
2
Нажмите для отображения экрана меню “Установка”.
Нажмите для выбора “Выбор входа: компонент/RGB”.
Нажимом кнопок выбирается желаемый входной
сигнал.
Компонентный RGB
Нажмите для выхода из режима регулировки.
Примечание:
Выполните установку выбранного входного разъема (COMPONENT/RGB IN или PC IN).
3
Выбор сигнала YUV/RGB
Выберите для совпадения сигналов источника, подключенного ко входным разъемам DVI.
Сигналы YUV
“YUV”
Сигналы RGB
“RGB”
1
2
Нажмите для отображения экрана меню “Установка”.
Нажмите для выбора “Выбор сигнала YUV/RGB”.
Нажимом кнопок выбирается желаемый входной сигнал.
YUV RGB
Нажмите для выхода из режима регулировки.
Примечания:
• Выбор может быть недоступен в зависимости от установленной дополнительной платы.
• Выполните установку выбранного входного разъема (SLOT или DVI-D IN).
3
