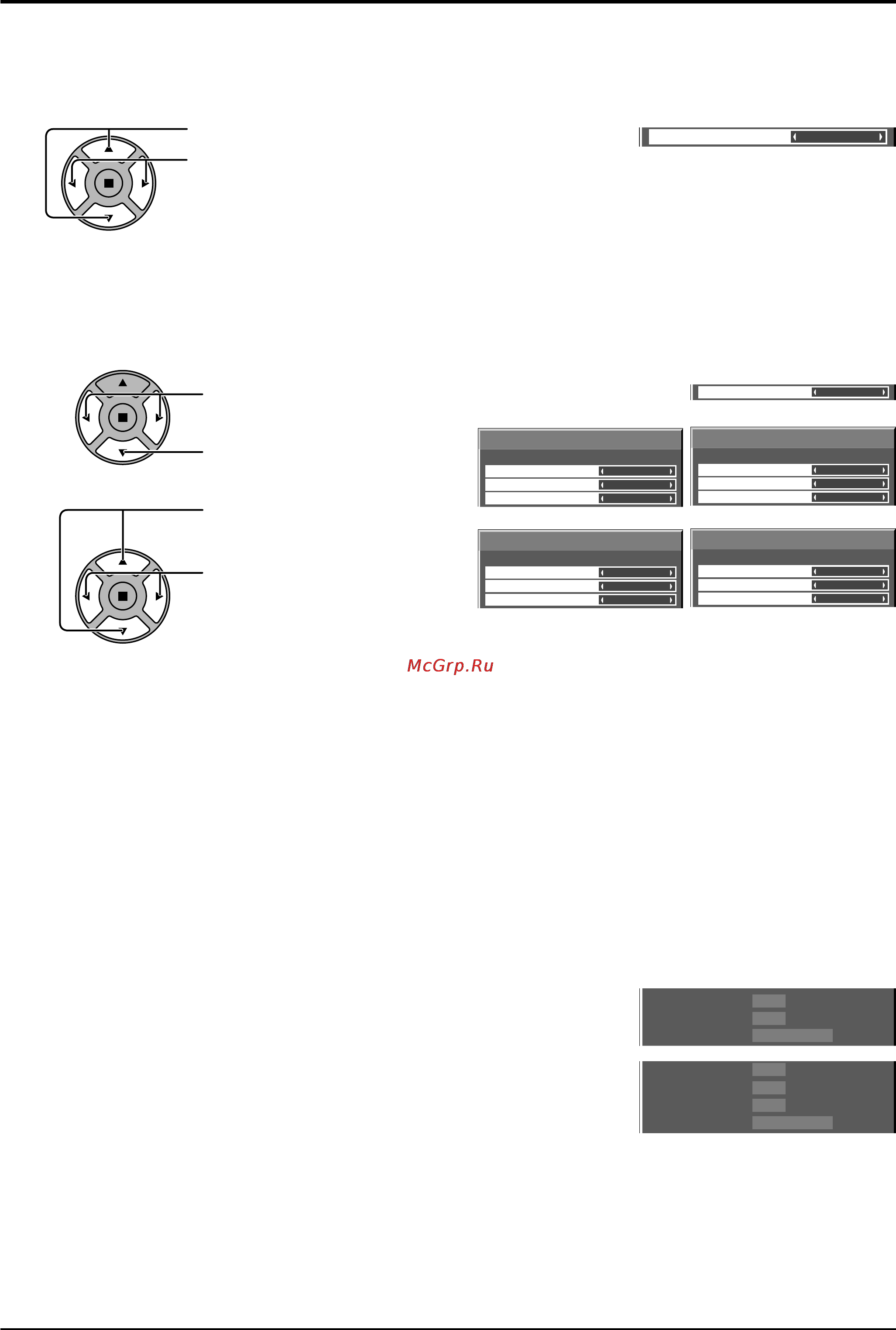

Panasonic TH-42PF30ER [51/71] Установка входных сигналов
![Panasonic TH-42PF30ER [51/71] Установка входных сигналов](/views2/1037082/page51/bg33.png)
Гориз. Частота
Верт. Частота
kHz
Hz
63.98
60.02
Формат сигнала
1280×1024/60i
Гориз. Частота
Частота синхросигнала
kHz
MHz
63.98
108.0
Верт. Частота Hz
60.02
Формат сигнала
1280×1024/60i
• Индикация входного сигнала
Отображает частоту и тип текущего входного сигнала.
Эта индикация работает только в режимах входных сигналов
Компонентный, RGB, PC и Digital.
Диапазон отображения:
Горизонтальная 15 – 110 кГц
Вертикальная 48 – 120 Гц
Частота синхросигнала отображается при входном сигнале DVI.
51
Дополн. Шумоподавление
[
AV
]
Подав. “москитного” шума
Подавл. Видео шума
Подав. блочного шума
ВЫКЛ
ВЫКЛ
ВЫКЛ
Установка входных сигналов
Дополн. Шумоподавление
[
Digital
]
Подав. “москитного” шума
Подавл. Видео шума
Подав. блочного шума
ВЫКЛ
ВЫКЛ
ВЫКЛ
Дополн. Шумоподавление
[
Компонентный
]
Подав. “москитного” шума
Подавл. Видео шума
Подав. блочного шума
ВЫКЛ
ВЫКЛ
ВЫКЛ
Дополн. Шумоподавление
[
RGB
]
Подав. “москитного” шума
Подавл. Видео шума
Подав. блочного шума
ВЫКЛ
ВЫКЛ
ВЫКЛ
Уменьшение помех
ВЫКЛ
Уменьшение помех
Дополнительные
Нажмите для выбора “Уменьшение помех”.
Нажимом кнопок выбирается “ВЫКЛ”, “МИН.”, “СРЕД.”,
“МАКС”, “Дополнительные”.
Нажмите для выбора
“Дополнительные”
Нажмите, чтобы ввести Дополн.
шумоподавление.
1
Нажимом кнопок выбирается “Подавл.
Видео шума”, “Подав. "москитного"
шума”, “Подав. блочного шума”.
Нажимом кнопок выбирается “ВЫКЛ”,
“МИН.”, “СРЕД.”, “МАКС”.
2
Подавл. Видео шума: Автоматически уменьшает ненужные помехи изображения.
Подав. "москитного" шума: Уменьшает "москитный" шум вокруг субтитров видео MPEG.
Подав. блочного шума: Уменьшает блочный шум при воспроизведении видео MPEG.
Примечание:
Уменьшение помех не может применяться во время использования сигнала ПК.
Дополн. Шумоподавление
Устанавливает три функции NR отдельно.
▼
• Уменьшение помех
Устанавливает следующие три функции NR (Уменьшение помех ) вместе.
Подавл. Видео шума, Подав. "москитного" шума, Подав. блочного шума
