Содержание

• Drain control pl2 2
• Введение 4
• Внимание существует опасность повреждения изделия установки предупреждение внимание относится к возможным повреждениям изделия при несоблюдении указаний 4
• Информация об этом документе 4
• Квалификация персонала 4
• Обозначения рекомендаций в инструкции по эксплуатации 4
• Опасно чрезвычайно опасная ситуация несоблюдение приводит к смерти или тяжелым травмам 4
• Опасность поражения электрическим током 4
• Осторожно пользователь может получить тяжелые травмы символ осторожно указы вает на вероятность получения тяжелых травм при несоблюдении указания 4
• Предупреждающие символы 4
• Русский 4
• Символы общий символ опасности 4
• Техника безопасности 4
• Выполнение работ с учетом техники безопасности 5
• Недопустимые способы эксплуатации 5
• Обслуживания 5
• Опасности при несоблюдении рекомендаций по технике безопасности 5
• Рекомендации по технике безопасности для пользователя 5
• Русский 5
• Самовольное изменение конструкции и изготовление запасных частей 5
• Указания по технике безопасности при проведении монтажа и технического 5
• Ватных приспособлений 6
• Внимание опасность материального ущерба выполненные ненадлежащим образом транспортировка и промежуточное хра нение могут привести к материальному ущербу 6
• До установки хранить изделие на палете в сухом защищенном от мороза и пря 6
• Монтировать только вне взрывоопасной зоны 6
• Мых солнечных лучей месте 6
• Не укладывать в штабеля 6
• Область применения 6
• Опасно опасность взрыва сточные воды с содержанием фекалий в накопительных резервуарах могут стать причиной скопления газов которые могут воспламениться вследствие ненадле жащей установки и эксплуатации 6
• Опасных зонах применять защитные барьеры 6
• Осторожно угроза здоровью вследствие используемых материалов напорная установка для отвода сточных вод не подходит для перекачивания питьевой воды при контакте со сточными водами существует опасность нанесения ущерба здо ровью 6
• При использовании датчиков уровня или поплавковых выключателей во взрыво 6
• При использовании установки для сточных вод с содержанием фекалий следует 6
• При транспортировке следить за устойчивостью и избегать механических пов 6
• Прибор управления не является взрывозащищенным поэтому его разрешается 6
• Реждений 6
• Русский 6
• Соблюдать действующие предписания по взрывозащите 6
• Транспортировать изделие на палете только при помощи допущенных грузозах 6
• Транспортировка и промежуточное хранение 6
• 10 2 15 2 20 2 25 7
• Внимание опасность материального ущерба сброс недопустимых веществ может привести к материальному ущербу 7
• Изделия максимально возможный подводимый расход должен быть всегда меньше расхода насоса в соответствующей рабочей точке 7
• Например drainlift xl 2 25 3 7
• Недопустимые способы эксплуатации и перегрузка вызывают повреждения 7
• Ни в коем случае не сбрасывать твердые волокнистые вещества смолу песок 7
• Осторожно опасность от превышения давления если наименьшая высота подачи составляет больше 5 м при выходе установки из строя это приводит к опасному превышению давления в резервуаре вследствие этого существует опасность разрыва резервуара в случае неисправности следует немедленно заблокировать подводящий патрубок 7
• Осторожно опасность получения ожогов в зависимости от рабочего состояния установки весь насос может стать очень горячим существует опасность получения ожогов при соприкосновении с насосом 7
• Предельные значения рабочих параметров 7
• Русский 7
• Технические данные drainlift xl 7
• Характеристики изделия 7
• Цемент пепел плотную бумагу бумажные полотенца картон строительный и бытовой мусор боенские отходы жиры или масла при необходимости перекачивания жиросодержащих сточных вод следует пре дусмотреть наличие жироуловителя 7
• Шифр 7
• 10 2 15 2 2 0 2 25 8
• En 12050 1 8
• ________________________________ 09____________________________ 8
• Действие водоотведения 8
• Защита от коррозии 8
• Русский 8
• Технические данные drainlift xl 8
• Уровень шума 8
• Объем поставки 9
• Принадлежности 9
• Русский 9
• Описание и функции 10
• Описание установки 10
• Русский 10
• Функция 10
• Монтаж и электроподключение 11
• Русский 11
• Fig 3 защита от противодавления 12
• Крутящий момент затяжки 5 нм 12
• Монтаж 12
• Подсоединение трубопроводов 12
• Русский 12
• Русский 13
• Внимание опасность функциональных нарушений волнообразное поступление воды может нарушить функционирование уста новки подключать подводящий трубопровод таким образом чтобы поступающий поток воды не направлялся непосредственно на поплавок регулировки уровня 14
• Оставить место для датчика уровня fig 5 поз 1 14
• Подводящий патрубок 14
• Русский 14
• Русский 15
• Fig 7 подключение патрубка для отвода воздуха dn 70 16
• Патрубок для отвода воздуха dn 70 16
• Русский 16
• Подключение аварийного спускного отверстия ручной мембранный насос 17
• Русский 17
• Длежностей 18
• Моченным местным поставщиком электроэнергии в соответствии с действую щими местными предписаниями 18
• Опасно угроза жизни при неквалифицированном выполнении электроподключения существует угроза жизни от удара электрическим током 18
• Отвод воды из подвалов 18
• Перед началом любых работ отключить источник питания 18
• Русский 18
• Соблюдать инструкции по монтажу и эксплуатации прибора управления и прина 18
• Электроподключение 18
• Электроподключение должно выполняться только электромонтером уполно 18
• Барьер между прибором управления и датчиком уровня соблюдатьуказания по безопасности в руководстве по защитному барьеру 19
• Во взрывоопасных зонах всегда устанавливать защитный барьер зенеровский 19
• К опасно опасность взрыва а при использовании датчика уровня во взрывоопасных зонах существует опас 19
• Ность взрыва 19
• Подключение аварийной сигнализации 19
• Подключение датчика уровня fig 11 19
• Подключение насосов fig 10 19
• Подключение прибора управления к сети 19
• Русский 19
• X загрязнения и твердые вещества а также неправильный ввод в эксплуатацию 20
• Ввод в эксплуатацию 20
• Веществ 20
• Внимание опасность материального ущерба 20
• Длежностей 20
• Могут во время эксплуатации вызвать повреждения установки или отдельных компонентов 20
• Опасно угроза жизни при работах на открытом приборе управления существует опасность поражения электротоком от находящихся под напряжением деталей к проведению работ допускаются только специалисты при подключении аварийной сигнализации отключить устройство от источника электропитания и заблокировать от несанкционированного повторного включе ния 20
• Перед вводом вэксплуатацию очистить всюустановку в особенности оттвердых 20
• Проверка установки 20
• Русский 20
• Соблюдать инструкции по монтажу и эксплуатации прибора управления и прина 20
• Внимание опасность материального ущерба наличие воздуха в перекачиваемой среде приводит в зависимости от соответс твующих условий работы насосов к сильным вибрациям которые могут повре дить насосы и установку в целом необходимо обеспечить минимальныйуровень воды в резервуаре для значения точка переключения по уровню насос вкл см технические характеристики 21
• Настройка уровня включения 21
• Настройки прибора управления 21
• Первый ввод в эксплуатацию 21
• Русский 21
• Внимание опасность повреждения оборудования гидравлические удары вследствие закрывания обратных клапанов могут пов редить установку и напорный трубопровод их следует предотвратить путем принятия соответствующих мер со стороны заказчика например дополнитель ный клапан с противовесом время задержки выключения насосов 22
• Вывод из эксплуатации 22
• Демонтаж и установка 22

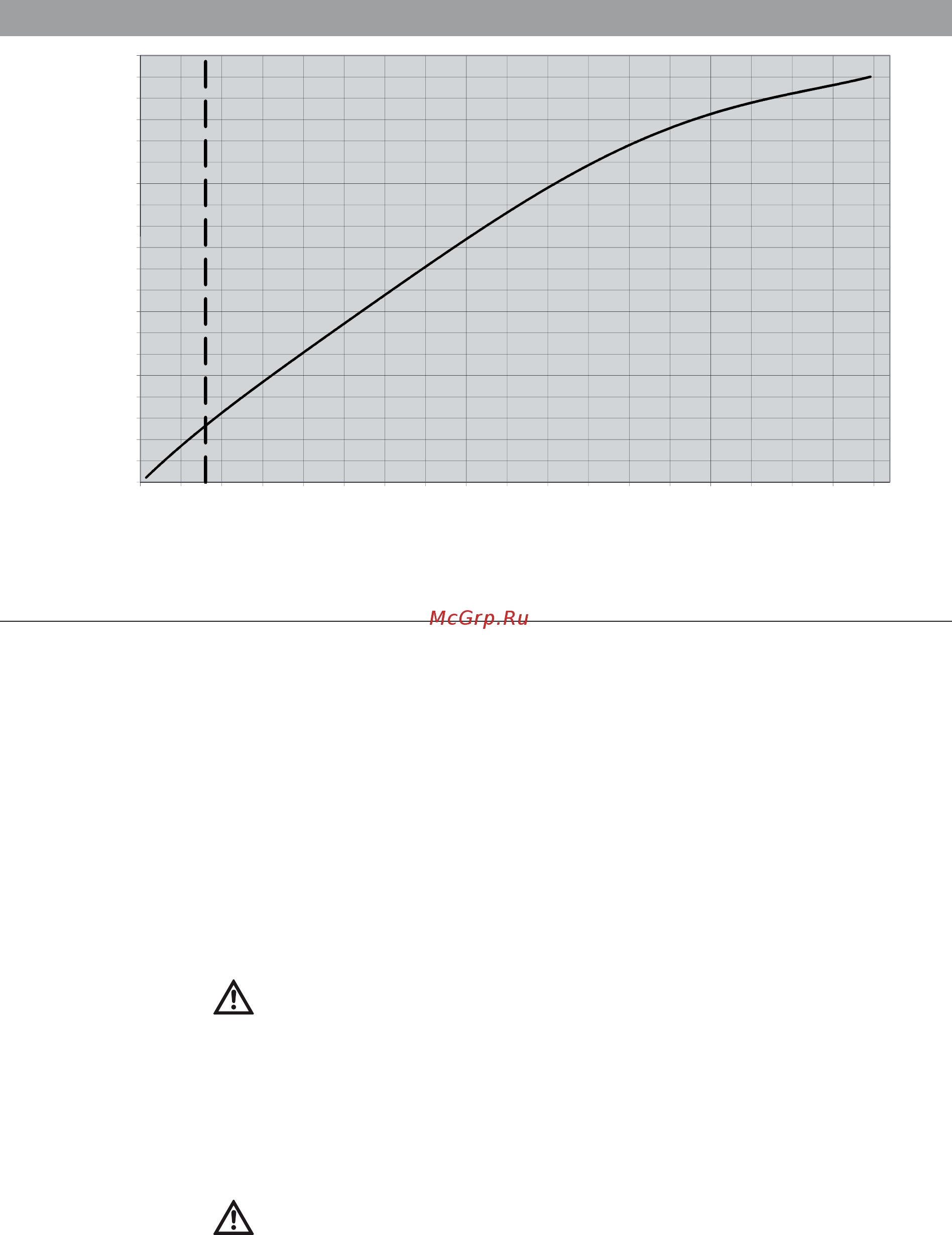

• Е1д 13 кривая уровня наполнения 22
• Настройка времени задержки выключения насосов 22
• Осторожно опасность получения ожогов в зависимости от рабочего состояния установки весь насос может стать очень горячим существует опасность получения ожогов при соприкосновении с насо сом дать остыть установке и насосу до температуры в помещении 22
• Русский 22
• Во избежание возможной опасности заражения при проведении работ по техни 23
• Ния 23
• Ния и принадлежностей 23
• Опасно опасность заражения если установка или ее детали должны быть отправлены на ремонт установка находящаяся в эксплуатации по гигиеническим соображениям перед транспор тировкой должна быть опорожнена и очищена кроме того должны быть проде зинфицированы все детали с которыми возможно соприкосновение аэрозоль ная дезинфекция данные детали должны быть герметично закрыты в прочные достаточно большие пластиковые пакеты и непротекаемую упаковку их следует незамедлительно отправить воспользовавшись услугами проинструктирован ных экспедиторов 23
• Опасно угроза жизни при работе с электрическими устройствами существует угроза жизни от удара электрическим током при проведении любых работ по техническому обслуживанию и ремонту следует обесточить установку и предохранить ее от несанкционированного включения работы на электро деталях установки разрешается выполнять исключительно квалифицированному электромонтеру 23
• Опасно ядовитые или вредные для здоровья вещества веточных водах могут вызвать инфицирование или удушье 23
• Опасность взрыва при открывании избегать открытых источников воспламене 23
• Перед проведением работ по техническому обслуживанию тщательно провет 23
• При выполнении работ в шахтах для подстраховки должно присутствовать вто 23
• Рить место монтажа 23
• Рое лицо 23
• Русский 23
• Соблюдать инструкции по монтажу и эксплуатации установки прибора управле 23
• Техническое обслуживание 23
• Ческому обслуживанию следует работать с соответствующими защитными средствами 23
• Неисправности причины и способы устранения 24
• Неисправности шифр причина и способ устранения 24
• Причина способ устранения 24
• Русский 24
• Устранение неисправностей поручать только квалифицированному персоналу придерживаться рекомендаций по технике безопасности в разделе 9 техническое обслуживание 24
• Возможны технические изменения 25
• Запчасти 25
• Русский 25
• Утилизация 25
