Tantos TAP-80 [5/6] Настройка лучей
![Tantos TAP-80 [5/6] Настройка лучей](/views2/1374020/page5/bg5.png)

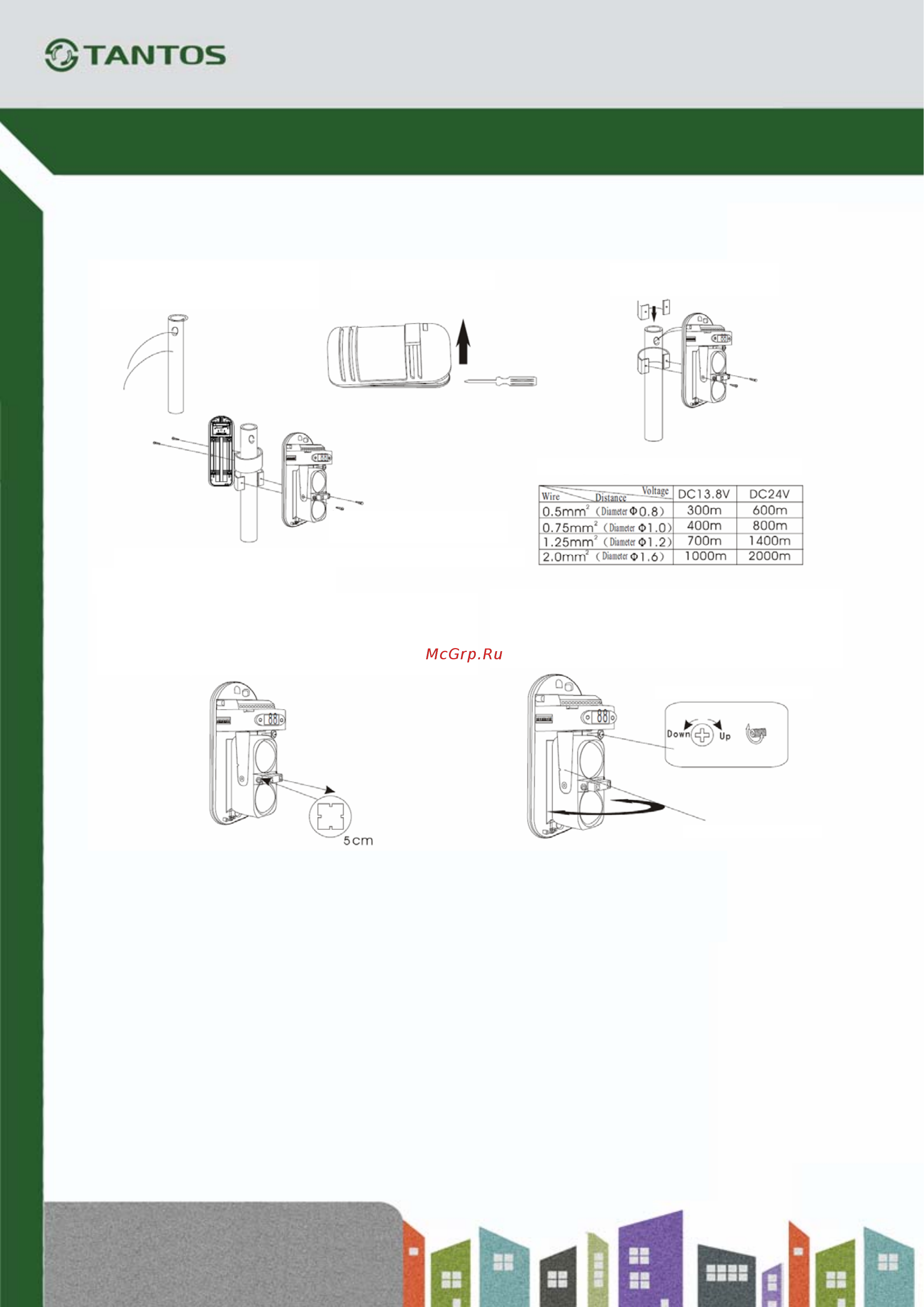

Установка на трубу
1. Просверлите отверстие в трубе и
выведите через него кабель
3. Установите основание на
трубу
2. Снимите крышку
Д
оп
у
стимая длина шины питания
(Схема установки двух
модулей на трубу)
Установите влагоизолирующие прокладки в отверстия для винтов
2. Точная настройка по вертикали и горизонтали требуется,
если уровень сигнала менее 1,8. Если уровень сигнала
меньше, произведите настройку положения с помощью
органов регулировки так, чтобы уровень сигнала был не
менее 1,8.
1. Смотрите в отверстие коллиматора (прицела) с расстояния
примерно 5 сантиметров. Используйте винт подстройки по
вертикали и поворот оптической системы по горизонтали, чтобы
противоположное устройство оказалось в центре коллиматора
(прицела).
Настройка лучей
Винт наст
р
ойки по ве
р
тикали
Настройка по горизонтали
