Содержание

• Инструкция по установке p.1
• С цифровым преобразованием частоты p.1
• Двухлучевой активный фотоэлектрический извещатель p.1
• Клеммная колодка p.2
• Ввод для кабеля p.2
• Темпер p.2
• Точная настройка по вертикали p.2
• Особенности особенности p.2
• Модель tap 20 tap 30 tap 40 tap 60 tap 80 tap 100 p.2
• Улица 20 30 40 60 80 100 дальность м помещение 60 90 120 180 240 300 p.2

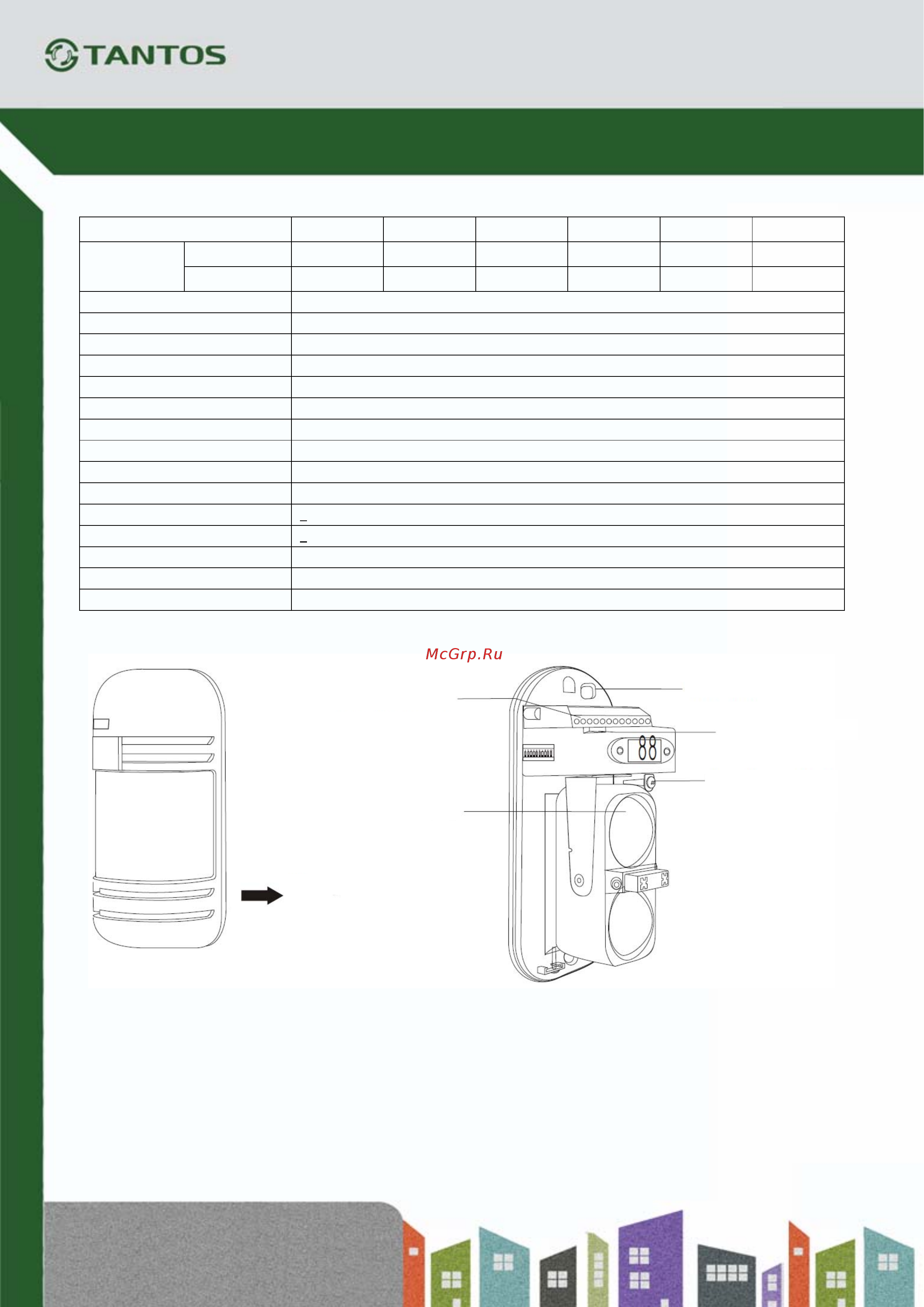

• Технические характеристики p.2
• Линза p.2
• Функция защиты от тумана когда уровень сигнала понижается медленно до 0 8 в извещатель выдает тревогу неисправности выход неисправности когда уровень сигнала понижается до 0 4 в выдается сигнал тревоги когда сигнал повышается до 1 2 в тревога отключается p.2
• Назначение и название элементов p.2
• Корпус p.2

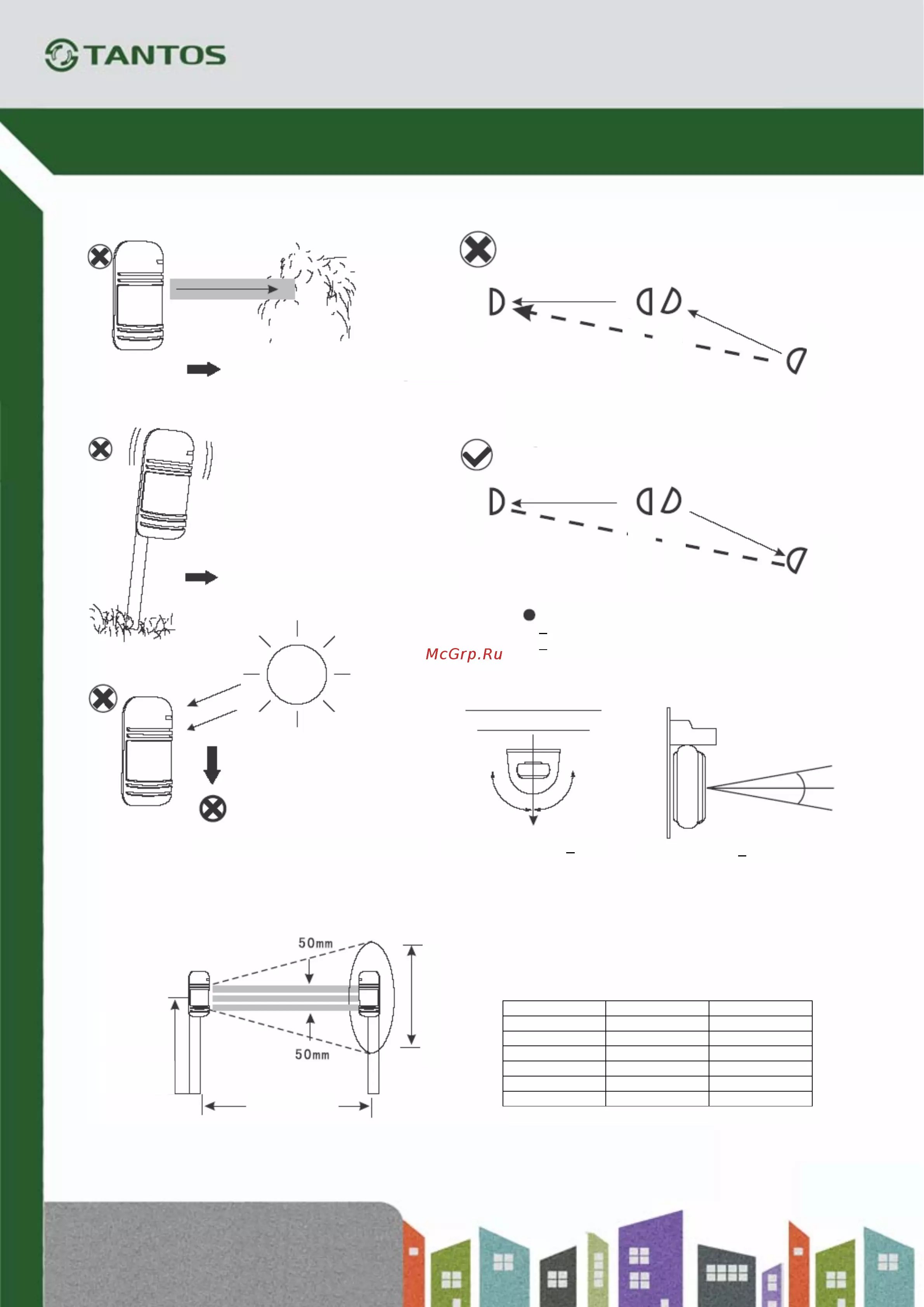

• Замечания по установке p.3
• Дальность p.3
• Вертикаль 20 10 горизонталь 180 90 p.3
• Приемник приемник p.3
• Диаметр луча p.3
• Высота установки p.3
• 7 1 м p.3
• Углы подстройки 90 градусов по горизонтали 10 градусов по вертикали p.3
• Прямой солнечный свет фонари p.3
• Приемник p.3
• При установке нескольких комплектов избегайте возможности стороннего прохождения лучей p.3
• Непрочное основание p.3
• Наличие препятствий для лучей p.3
• Отображение уровня сигнала установите dip 7 в положение on dip 8 в положение on для отображения на дисплее уровня сигнала переключатели dip 1 2 3 4 5 6 в этом режиме не работают p.4
• Установка адреса в шине для адресного контрольного прибора прибор в россию не поставляется установите dip 7 в положение off dip 8 в положение on для входа в режим установки адреса в шине цифровой дисплей показывает адрес в шине устанавливайте адрес переключателями dip 1 2 3 4 5 6 p.4
• Подключите кабель к клеммам 4 закрепите корпус на стене p.4
• Установка p.4
• Снимите крышку p.4
• Режим дисплея таблица 2 1 установка и отображение частоты установите dip 7 в положение on dip 8 в положение off для входа в режим установки частоты цифровой дисплей показывает частоту устанавливайте частоту переключателями dip 1 2 3 согласно таблице 1 p.4
• Приложите бумажный шаблон к месту установки и просверлите отверстия по шаблону p.4
• Поочередное отображение адреса и частоты установите dip 7 в положение off dip 8 в положение off для поочередного отображения частоты и адреса в шине переключатели dip 1 2 3 4 5 6 в этом режиме не работают p.4
• Ввод для кабеля p.4
• Введите кабель через отверстие p.4
• Dip переключатели p.4
• Установка частоты сначала установите режим установки и отображения частоты смотрите таблицу 2 установка частоты сначала установите режим установки и отображения частоты смотрите таблицу 2 установите переключателями dip 1 2 3 нужную частоту для извещателей смотрите таблицу 1 переключатель dip10 включен индикатор тревоги и цифровой индикатор выключены p.4
• Настройка лучей p.5
• Установка на трубу p.5
