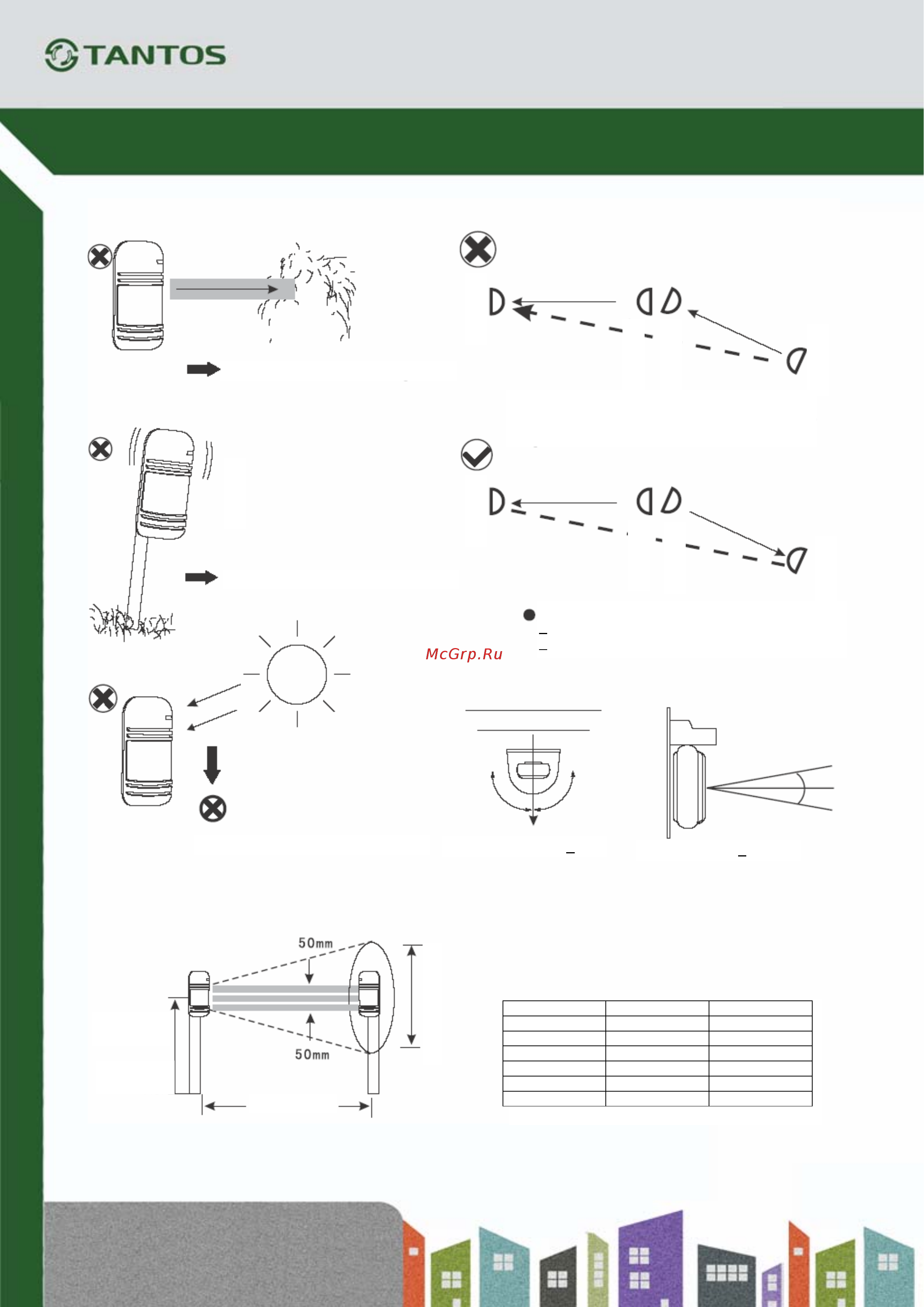

1. Замечания по установке
Передатчик
Передатчик
Приемник
Приемник
Приемник
Дальность
Д
иамет
р
л
у
ча
Тип Дальность Диаметр луча
ТАP-20 20 м 0,6 м
ТАP-30 30 м 0,7 м
ТАP-40 40 м 1,0 м
ТАP-60 60 м 1,5 м
ТАP-80 80 м 1,8 м
ТАP-100 100 м 2,1 м
0,7
–
1 м
Высота
у
становки
Вертикаль: 20 (+10)
Горизонталь: 180 (+90)
Приемник
Углы подстройки:
+90 градусов по горизонтали
+10 градусов по вертикали
Передатчик
При установке нескольких комплектов,
избегайте возможности стороннего
прохождения лучей.
Передатчик
Приемник
Прямой солнечный свет, фонари
Непрочное основание
Наличие препятствий для лучей
