Манометр котла 12 – информирует о давлении (в пределах от 0 до 4 бар) теплоносителя в
системе отопления.
Операции с дисплеем и кнопками

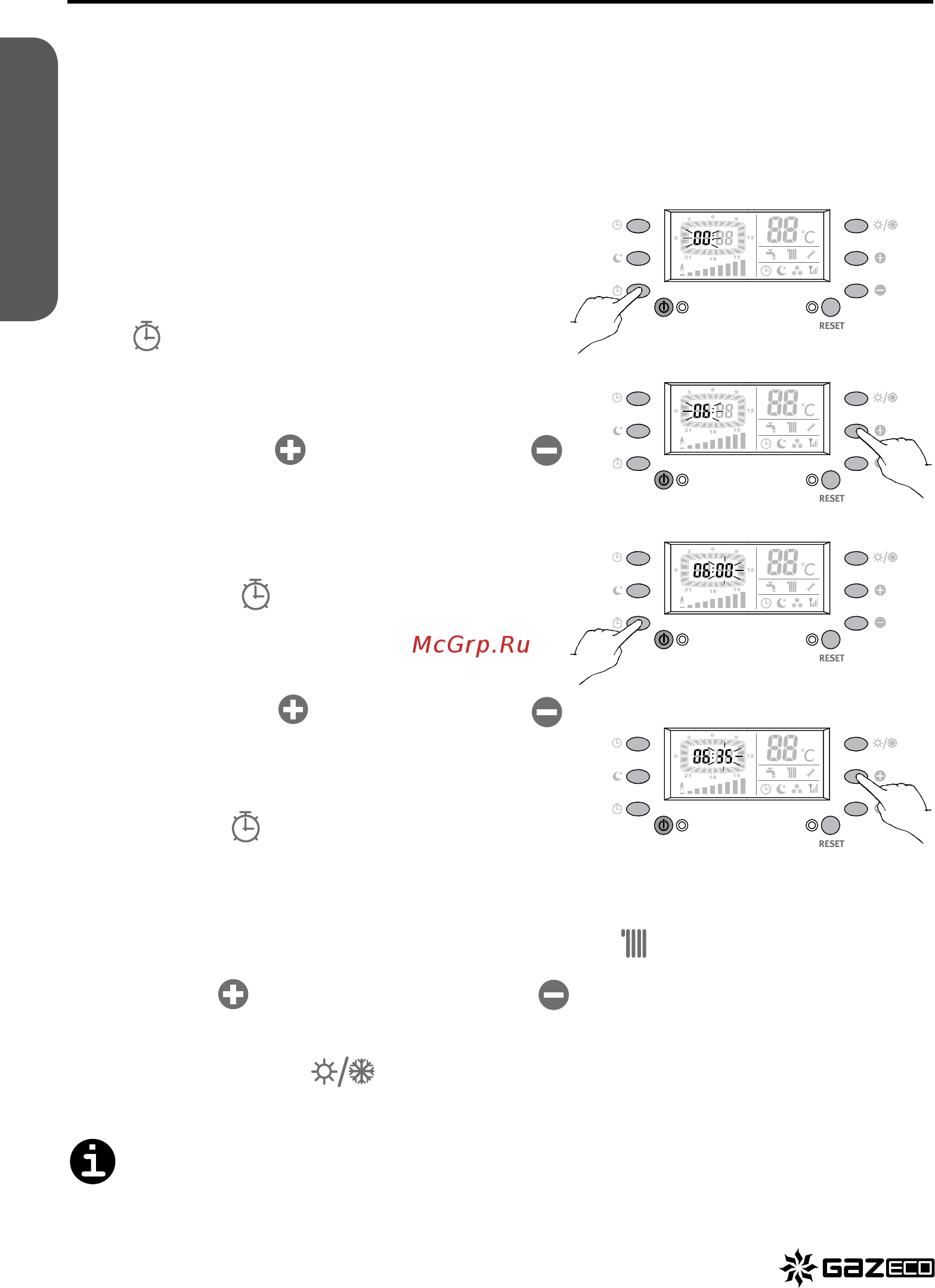

Установка текущего времени
Пример: Чтобы установить текущее время 06:35, не-
обходимо:
1. Выставить “часы”:
Нажать кнопку “Установка текущего времени”
, после чего, на ЖК-дисплее в поле ото-
бражения текущего времени должно замигать
двухзначное значение для «часов»;
Нажать кнопку установки значений “больше”
или ”меньше” ( для увеличения чисел,
для уменьшения чисел), пока на дисплее не
высветится «06».
2. Выставить «минуты»
Еще раз нажать кнопку “Установка текущего
времени” , после чего на ЖК-дисплее в
поле отображения текущего времени замига-
ет двухзначное значение для «минут»;
Нажать кнопку установки значений “больше”
или ”меньше” ( для увеличения чисел,
для уменьшения чисел), пока на дисплее не
высветится «35»;
Еще раз нажать кнопку “Установка текущего
времени” для завершения установки.
Установка желаемой температуры в системе отопления
Для изменения желаемой температуры отопления необходимо, во время работы котла в ре-
жиме отопления (должен гореть соответствующий символ
на дисплее и водоразборный
кран горячей воды не должен быть открыт), нажать кнопку установки значений “больше”
или ”меньше” ( для увеличения температуры, для уменьшения температуры) и уста-
новить желаемую температуру теплоносителя в подающей линии отопления. Помните, что
на отопление котел может работать только в режиме “ЗИМА” – устанавливается кнопкой
переключения режимов . Установленная температура подающей линии отопления
будет еще несколько минут отображаться на ЖК-дисплее, после чего смениться текущим
фактическим значением температуры подающей линии отопления.
Если к котлу подключен комнатный термостат (дополнительная принадлежность, по-
ставляемая за отдельную плату), то температуру отопления рекомендуется установить
на максимум, чтобы не мешать автоматической работе комнатного термостата.
Для котлов моделей GAZECO 24
