Инструкция по монтажу
52
Для специалиста
Руководство к настенным газовым котлам
Руководство к настенным газовым котлам
Руководство к настенным газовым котлам Руководство к настенным газовым котлам
опуске газопровода к котлу и произведите контроль герметичности газового оборудо-
вания и подсоединений обмыливанием.
Пpи пpoвepкe гepмeтичнocти газового тракта не под вер гайте котел дaвлeнию газа
вышe 50 мбap!
Подключение трубопроводов системы отопления,
горячего водоснабжения и канализации
Перед подсоединением котла обязательно тщательно промойте систему отопления
горячей водой для устранения загрязнений (особенно жиров и масел), частиц ржав-
чины, окалин, пакли, строительного мусора и других загрязнений, попавших из радиаторов
и трубопроводов, которые могут повредить насос и теплообменник котла или привести к за-
сорению фильтра на входе системы отопления в котел;
Рекомендации по прокладке трубопроводов:
Чтобы избежать повышенного шума и вибраций в отопительной системы и системе го-
рячего водоснабжения, старайтесь не использовать колена небольшого радиуса и пе-
реходы с уменьшением диаметров труб с внезапным сужением сечения. Диаметр труб
должен быть достаточным, чтобы не вызывать повышенные потери давления и шум при
движении по ним жидкости;
Подающая и обратная линии системы ото-
пления, вход холодной воды и выход горячей
воды системы ГВС должны быть подключены
на котле к соответствующим патрубкам (см
риcунок на стр. 15-18). Перед присоедине-
нием с патрубков должны быть сняты пласти-
ковые защитные заглушки;

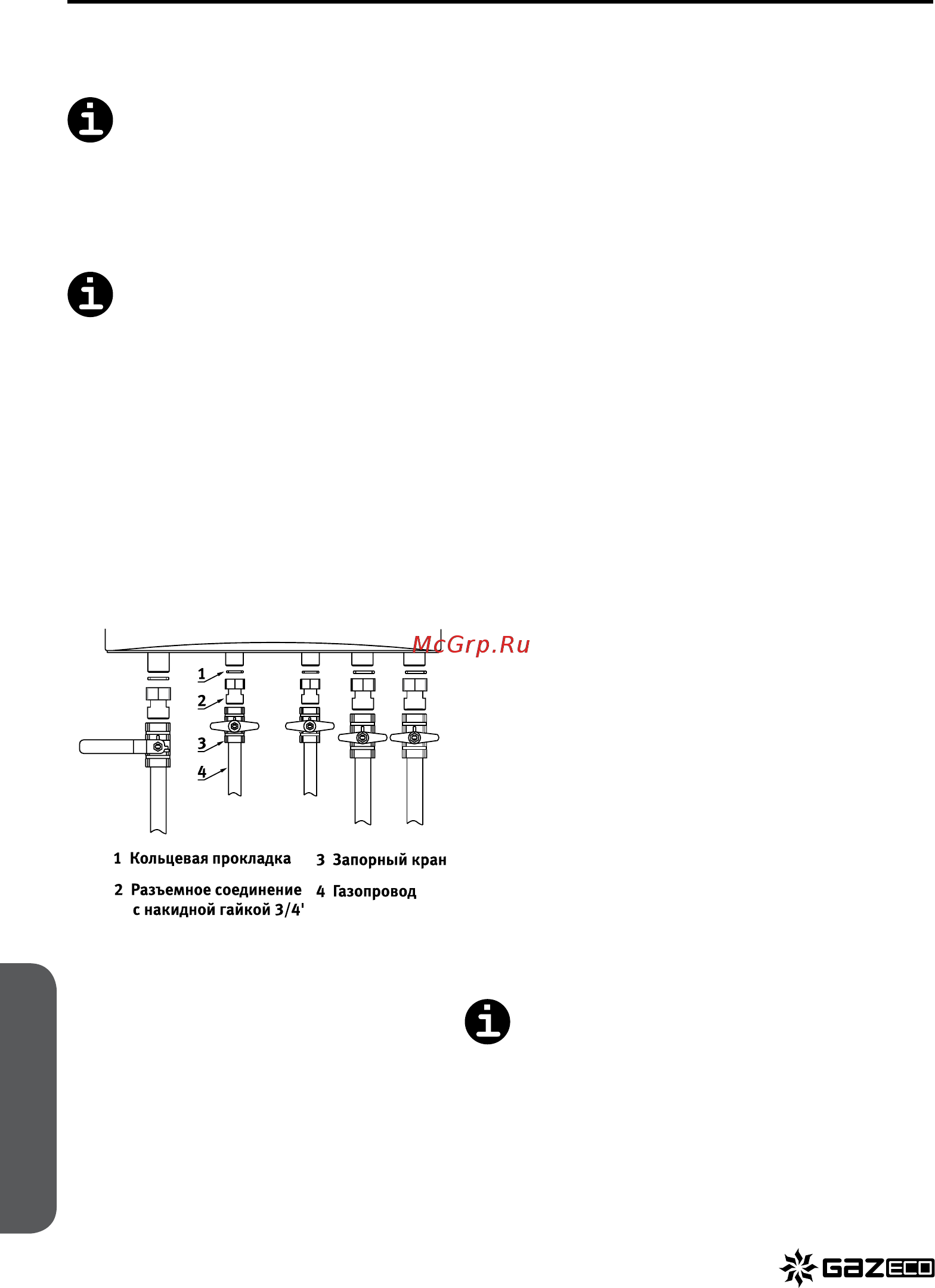

Рекомендуется подключение котла к трубо-
проводам системы отопления и системы ГВС
с помощью накидных гаек через плоские
кольцевые прокладки с помощью запорных
кранов. При использовании антифриза в ка-
честве теплоносителя отопительной системы
прокладки должны быть выполнены из стой-
кого к агрессивным средам материала;
Прокладка и подключение трубопроводов
должны вестись таким образом, чтобы с ме-
ста подсоединения были сняты все механические напряжения и нагрузки (иначе кольцевая
прокладка будет деформирована неравномерно и не сможет обеспечить продолжительное
герметичное соединение). Для этого трубопроводы должны быть проложены без перекосов
и заканчиваться точно по оси соответствующего присоединительного патрубка (см. рису-
нок выше). Вес трубопроводов не должен воздействовать на котел, для этого предусмотрите
необходимое количество креплений трубопровода к стене.
Подсоединение трубопроводов
