Руководство к настенным газовым котлам Руководство к настенным газовым котлам
Инструкция по монтажу
39
Для специалиста
Руководство к настенным газовым котлам Руководство к настенным газовым котлам
ЧАСТЬ 3. ИНСТРУКЦИЯ ПО МОНТАЖУ
Общие положения по монтажу
Монтаж должен производиться с обязательным соблюдением действующих феде-
ральных и местных законов и норм, а также в соответствии с указаниями данного ру-
ководства. Монтаж должен производиться только квалифицированным техническим персо-
налом, который должен обладать специальными знаниями в области отопительных установок
и горячего водоснабжения, а при подключении котла к газопроводу иметь соответствую-
щую лицензию. Неправильный монтаж может привести к травмам или нанести материаль-
ный ущерб. Ни компания-производитель, ни компания-поставщик, ни ее авторизированые
сервис-центры по оборудованию GAZECO не могут нести никакой ответственности за травмы
и/или материальный ущерб, возникшие по причине неправильного монтажа и несоблюде-
ния требований данного руководства и действующих нормативных актов в сфере монтажа
внутридомовых газовых отопительных аппаратов при монтаже котла и отопительной систе-
мы, выполненными сторонними организациями.
Монтаж газового котла
Разупаковывание котла
Газовый котел поставляется в полностью собранном виде в твердой картонной упаковке с пе-
нопластовыми вставками, усиленными по бокам металлическими уголками. Для извлечения

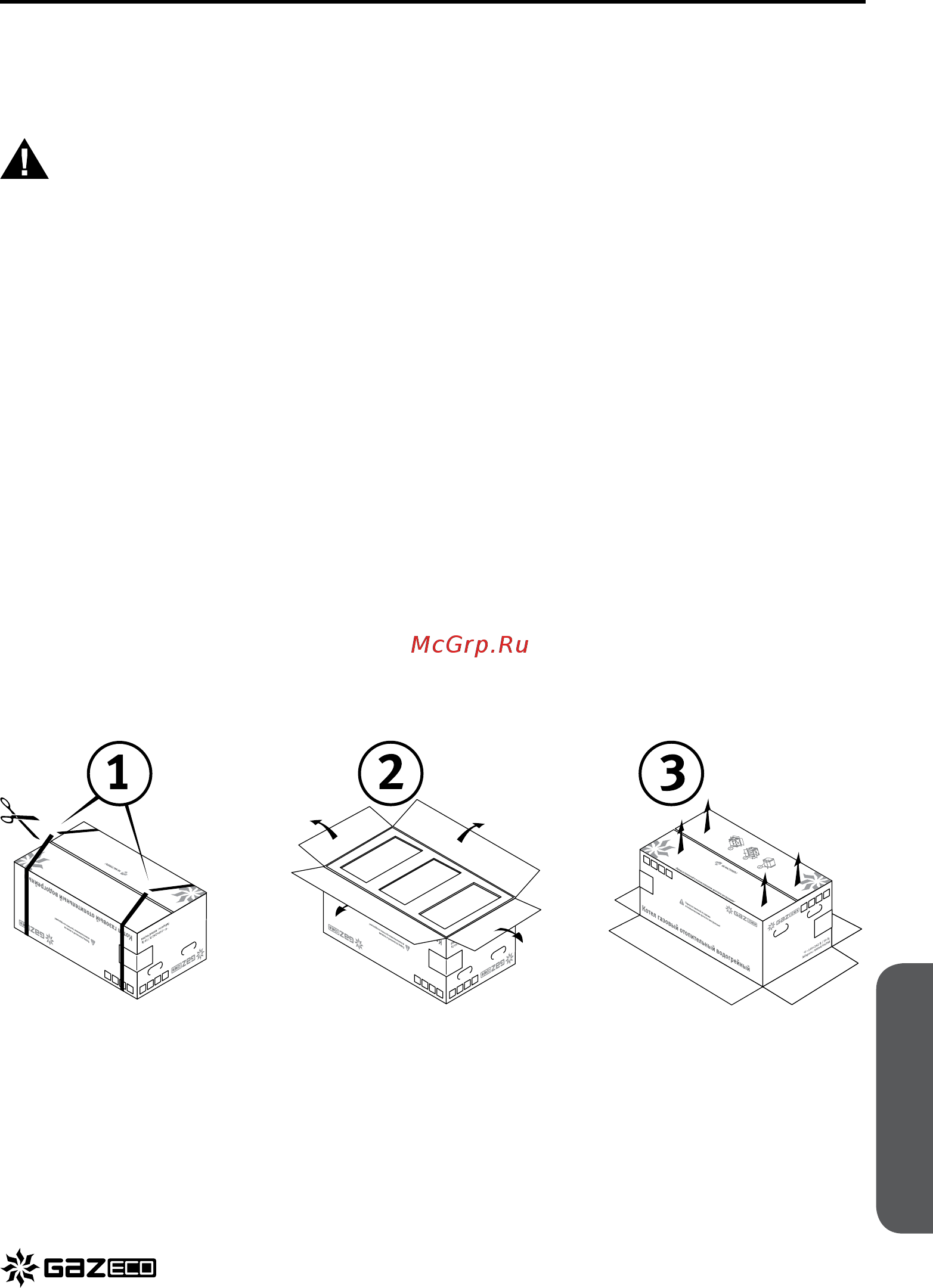

котла из упаковки следует руководствоваться приведенной на рисунке последовательностью:
1. Переверните котел дном кверху и разрежьте пластиковые транспортные ремни;
2. Раскройте клапаны днища картонной упаковки;
3. Переверните упаковку вместе с котлом и снимите ее вверх.
• После снятия упаковки проверьте отсутствие транспортных повреждений котла.
• Проверьте комплектность объема поставки (см. стр. 14).
•
Проверьте, сверившись с шильдиком котла (см. стр 13), модель и технические данные котла
– соответствуют ли они указанным в проекте монтажа отопительной установки. Проверьте
также соответствие серийных номеров на шильдике котла, на наклейке на правой обли-
цовке котла и на дополнительных наклейках 73х15 мм идущих в комплекте поставки котла
и предназначенных для наклейки на обратную сторону данного руководства и на прилага-
