Руководство к настенным газовым котлам Руководство к настенным газовым котлам
Инструкция по монтажу
55
Для специалиста
Руководство к настенным газовым котлам
Руководство к настенным газовым котлам
качки в расширительном баке до необходимого более низкого значения (но не менее
0,5 бар) через ниппель в верхней части бака (см. рисунок справа), сняв защитный кол-
пачок и надавив на головку ниппеля подходящим предметом;
2. Если объем системы отопления настолько велик, что понижение давление предваритель-
ной закачки в расширительном баке не может дать удовлетворительных результатов, в
систему отопления силами монтажной фирмы следует установить дополнительный рас-
ширительный бак подходящего объема. При этом его следует устанавливать в обратную
линию отопления как можно ближе к котлу.
Давление предварительной
закачки расширительного бака, [бар]
0,5 0,6 0,7 0,8 0,9 1,0
Макс. объем системы отопления для
котлов GAZECO, [л]
150 145 135 130 120 110
После завершения монтажных работ по полному подсоединению системы отопления и си-
стемы ГВС и контроля и возможной корректировки давления предварительной закачки
расширительного бака, можно приступать к первому заполнению системы отопления тепло-
носителем, которую нужно выполнять в следующей последовательности (для теплоносителя
– воды):
Откройте воздушный кран (кран Маевского) на самом высоко расположенном радиато-
ре;
Постепенно откройте кран заполнения и подпитки внизу котла (см. рисунок справа) и
заполните систему отопления, контролируя давление при помощи манометра котла на
передней панели;
Постоянно контролируйте открытый воздушный кран (крана Маевского) на самом высо-
ко расположенном радиаторе системы отопления – как только из него начнет вытекать
вода без пузырьков воздуха, закройте кран;
Как только давление в системе достигло значения 2 бар, закройте кран подпитки;
Выпустите воздух из остальных радиаторов системы отопления,
который, возможно, скопился в них, через воздушные краны на
радиаторах (краны Маевского);
После выпуска воздуха из радиаторов системы отопления убедитесь
по манометру котла, что давление не упало ниже 1÷2 бар, при не-
обходимости подпитайте котел до необходимого давления;

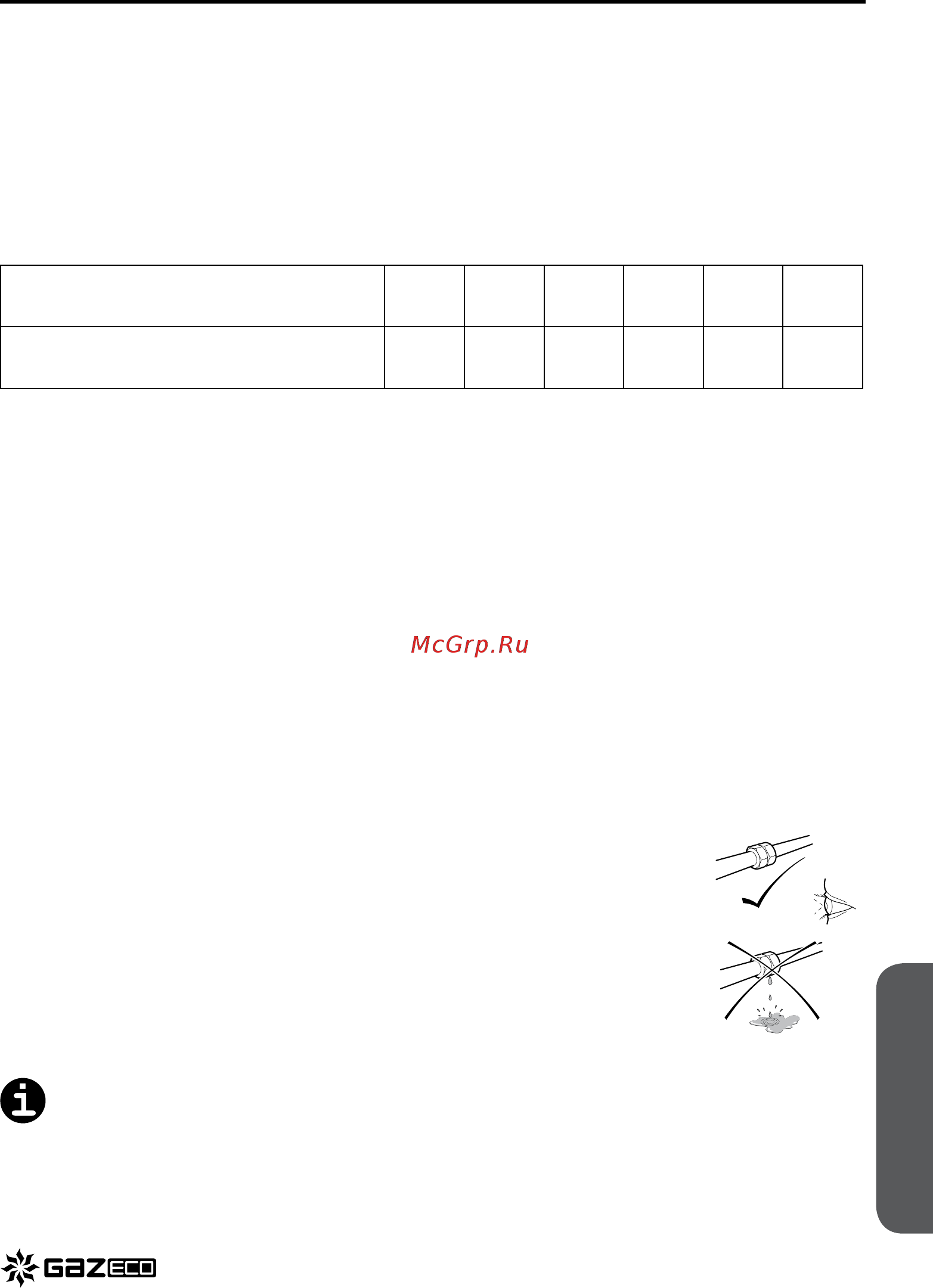

Визуально проконтролируйте все подсоединения и трубопроводы
системы отопления на предмет отсутствия утечек теплоносителя.
Перед тем как производить заполнение и подпитку, убедитесь,
что давление в водопроводе больше 2 бар, иначе заполнение и
подпитка котла непосредственно из водопровода будет невозможна, и ее нужно будет вы-
полнять с использованием специального оборудования (насосной установки для заполне-
ния систем отопления).
