Запрещается подключать прибор через уд‐
линитель, переходник или тройник (опас‐
ность возгорания). Проверьте заземление
на соответствие стандартам и нормативам.
Кабель электропитания должен быть рас‐
положен таким образом, чтобы он не касал‐
ся горячих частей прибора.
При подключении к электросети необходи‐
мо обеспечить наличие устройства, кото‐
рое позволяет полностью отключать при‐
бор от сети с минимальным зазором между
контактами 3 мм, например, защитного ав‐
томатического выключателя, защитных вы‐
ключателей, срабатывающих в случае за
мыкания на заземление, или плавкого
предохранителя.
Ни одна из частей соединительного кабеля
не должна нагреваться до температуры
90°C. Синий нейтральный провод должен
быть подсоединен к клеммной колодке с
буквой «N». Коричневый (или черный) фа‐
зовый провод (подключен к контакту клемм‐
ной колодки, помеченному буквой «L») все
гда должен соединяться с фазой сети.
ЗАМЕНА СЕТЕВОГО ШНУРА
При замене сетевого шнура используйте
только специальный кабель типа H05V2V2-F
T90 или эквивалентный. Удостоверьтесь, что
провод имеет сечение, допускающее его ис‐
пользование при данном напряжении и рабо‐
чей температуре. Желто-зеленый провод за‐
земления должен быть примерно на 2 см
длиннее коричневого (или черного) провода,
идущего на фазу.

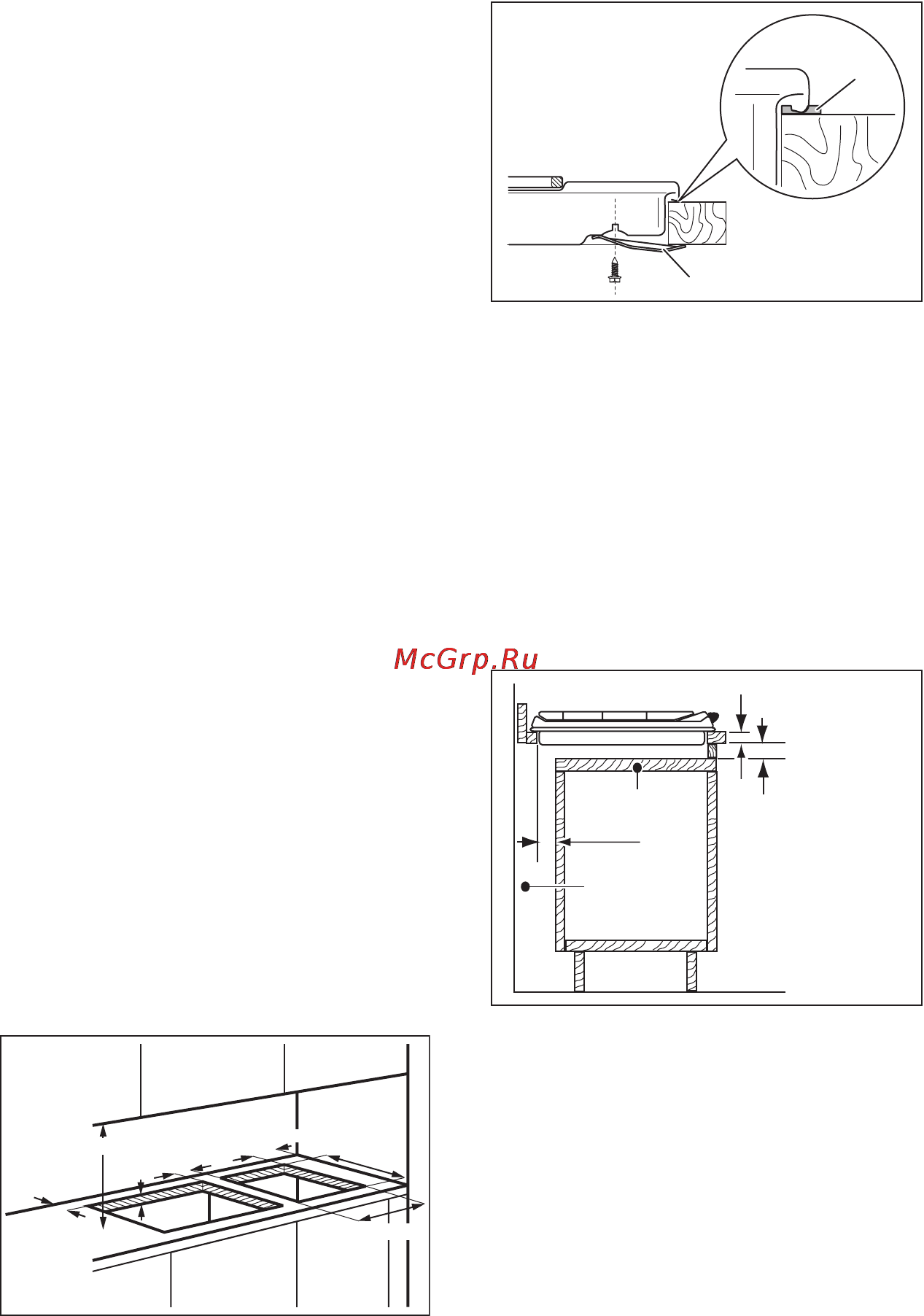

СБОРКА
30 mm
55 mm
40-50 mm
min. 650 mm
490 mm
min. 450 mm
270 mm
В случае, если несколько 30 см варочных по‐
верхностей необходимо установить одну ря‐
дом с другой в одном вырезе столешницы,
можно обратиться в сервисный центр за набо‐
ром для монтажа, который включает в себя
боковую опорную скобу и дополнительные
уплотнители. Необходимые инструкции нахо
дятся внутри упаковки данного набора.
A
B
A)
идущая в комплекте герметизирующая
прокладка
B)
идущие в комплекте крепежные скобы
ВОЗМОЖНОСТИ ВСТРАИВАНИЯ
Кухонный шкаф с дверцей
Панель, установленная под варочной пане‐
лью, должна легко сниматься для обеспече‐
ния доступа к узлам, нуждающимся в техниче‐
ском обслуживании.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A)
Съемная панель
B)
Пространство для подключения проводов
РУССКИЙ 69
