5. Использование экранного меню
ОСНОВНАЯПОЗИЦИЯ/ДОППОЗИЦИЯ

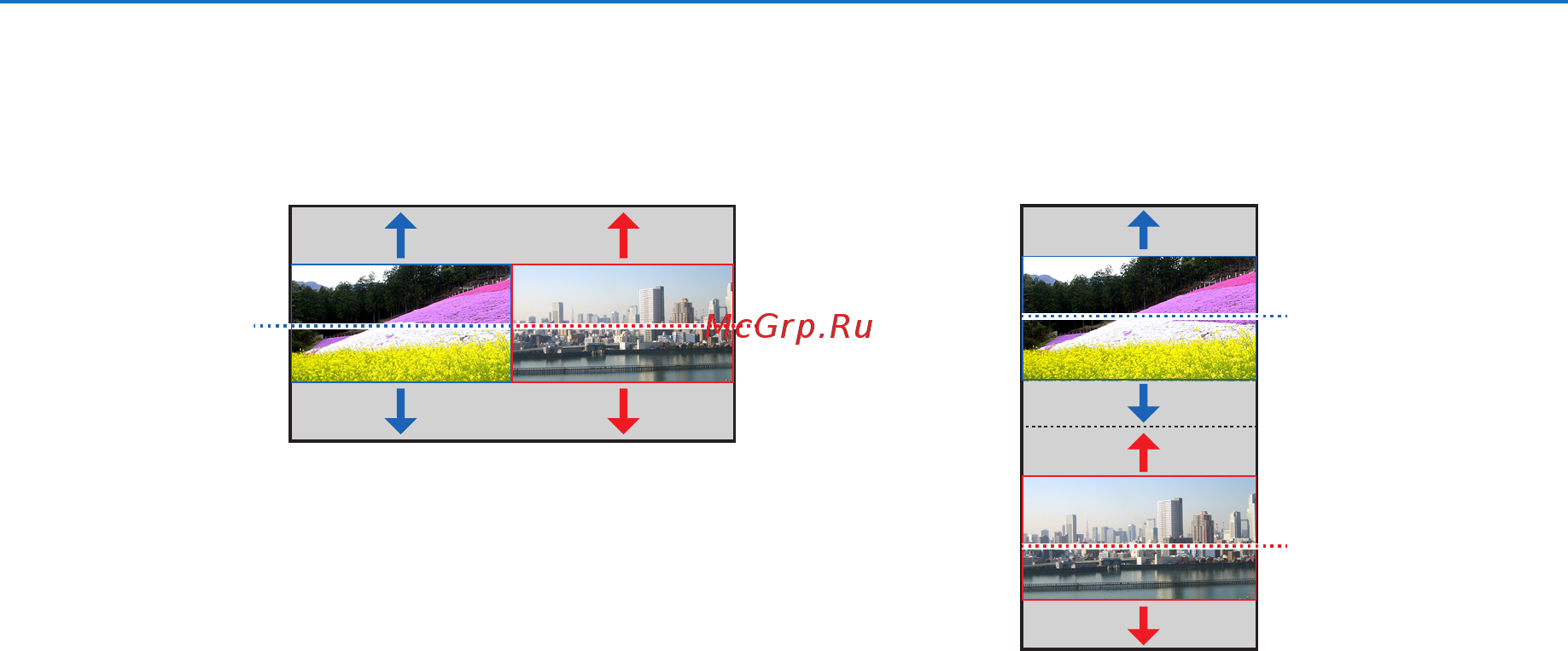

Отрегулируйтевертикальноеположениеизображенияприотображениинадвухэкранах.
MAIN SUB
Исходное положе-
ние[0]
Исходное положе-
ние[0]
Портретная
проекция
Исходное положе-
ние[0]
Подвижный
диапазон = центр
экрана
Исходное положе-
ние[0]
MAIN
