4. Мультиэкранное проецирование
4. Выберите соответствующий пункт из [ВЕРХ], [НИЗ], [ЛЕВО] и [ПРАВО] для выбора области накладывающихся
краев и включите [УПРАВЛЕНИЕ].
ВЕРХ:ВЫКЛ.
ЛЕВО:ВЫКЛ. ПРАВО:ВКЛ.
НИЗ:ВКЛ.
ВЕРХ:ВКЛ.
ЛЕВО:ВЫКЛ. ПРАВО:ВКЛ.
НИЗ:ВЫКЛ.
ВЕРХ:ВЫКЛ.
ЛЕВО:ВКЛ. ПРАВО:ВЫКЛ.
НИЗ:ВКЛ.
ВЕРХ:ВКЛ.
ЛЕВО:ВКЛ. ПРАВО:ВЫКЛ.
НИЗ:ВЫКЛ.
②Отрегулируйтепараметры[ДИАПАЗОН]и[ПОЛОЖЕНИЕ],чтобыопределитьобластьнакладыва-
ющихсякраевизображений,проецируемыхскаждогопроектора.
Привключениифункции[МЕТКА]меткибудутотображеныпурпурнымизеленымцветом.
Пурпурнаяметкаиспользуетсядляпараметра[ДИАПАЗОН],азеленая–дляпараметра[ПОЛОЖЕНИЕ].
[ДИАПАЗОН]

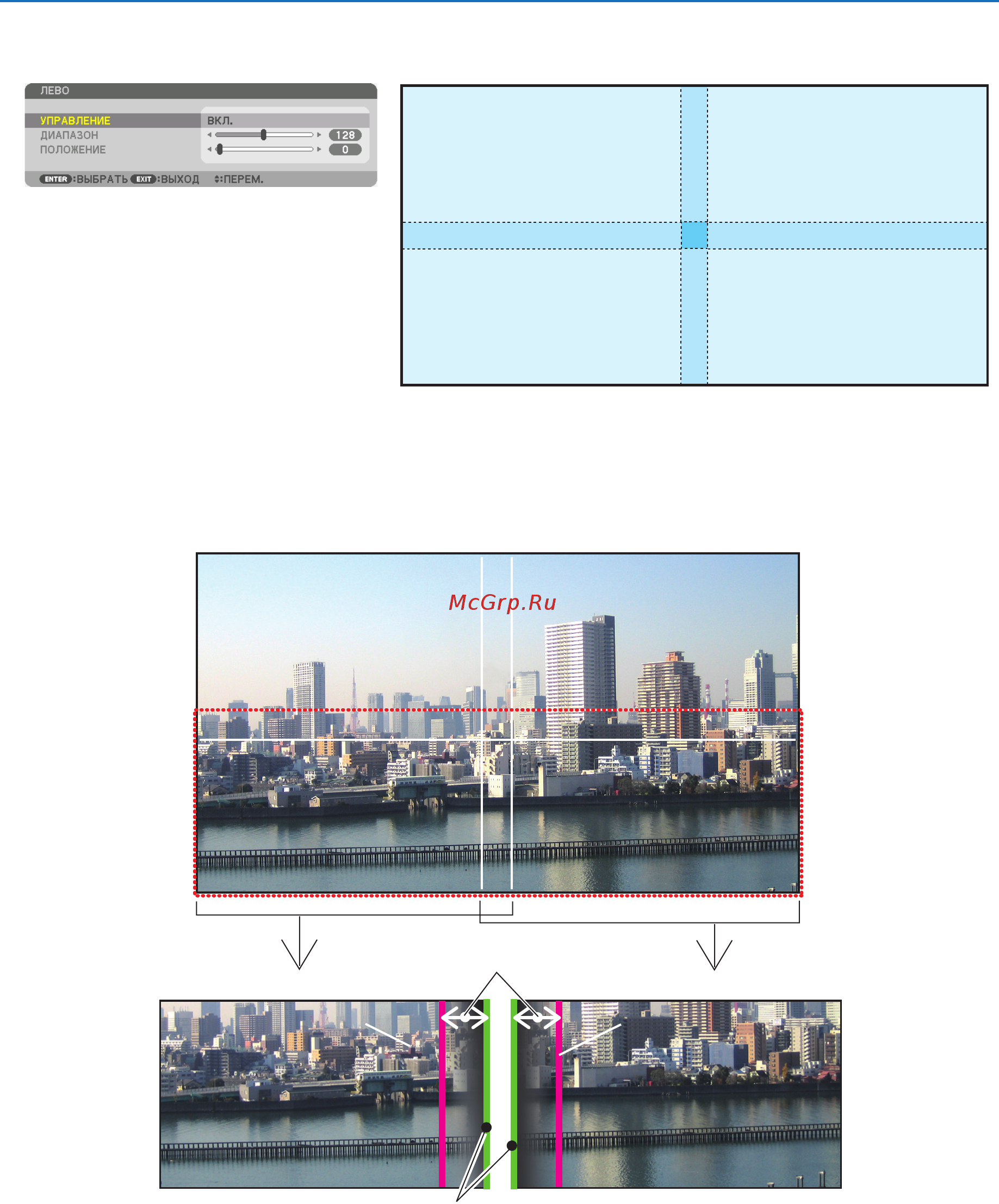

(Определите область накладывающихся
краев изображений.)
[ПОЛОЖЕНИЕ]
(Определите положение накладывающихся краев изображений.)
Зеленая метка
Включите[ПРАВО]
Пурпурная метка
Включите[ЛЕВО]
Пурпурная метка
* 2экранаразделенынасхемевпояснительныхцелях.
