155
8. Приложение

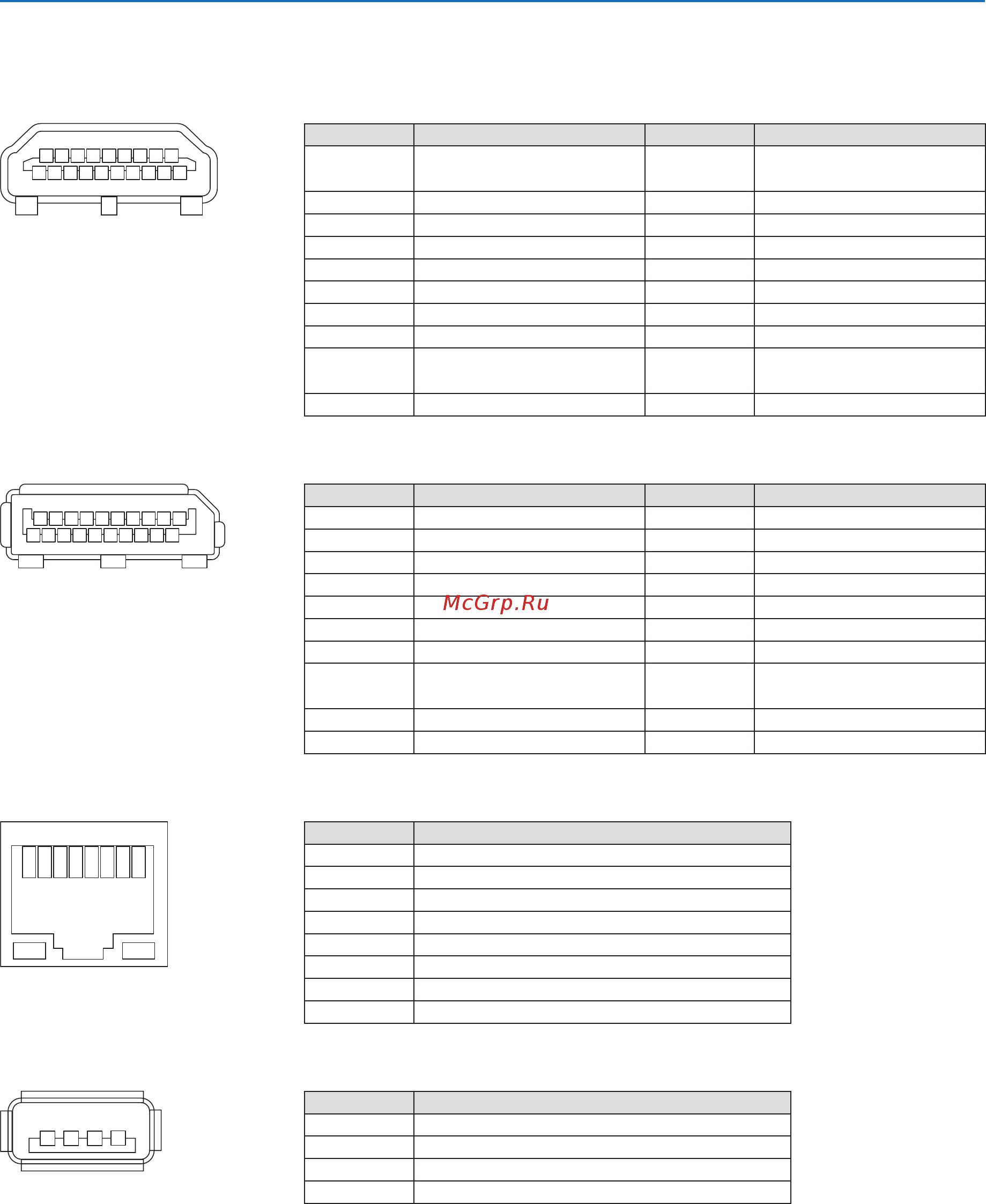

❻ Схема расположения выводов и имена сигналов основных
разъемов
Разъем HDMI1/2 IN (тип A)
135791113151719
246810 12 14 16 18
Контакт№ Сигнал Контакт№ Сигнал
1
ДанныеTMDS2+ 11 Экрансинхроимпульса
TMDS
2
ЭкранданныхTMDS2 12 ТактовыйсигналTMDS−
3 ДанныеTMDS2− 13 СЕС
4
ДанныеTMDS1+ 14 Отсоединение
5
ЭкранданныхTMDS1 15 SCL
6
ДанныеTMDS1− 16 SDA
7
ДанныеTMDS0+ 17 ЗаземлениеDDC/CEC
8 ЭкранданныхTMDS0 18 Электропитание+5В
9 ДанныеTMDS0− 19 Обнаружениегорячей
вилки
10
ТактовыйсигналTMDS+
Разъем DisplayPort1/2 IN
135791113151719
246810 12 14 16 18 20
Контакт№ Сигнал Контакт№ Сигнал
1
Линияглавногоканала3− 11 Заземление 0
2 Заземление 3 12
Линияглавногоканала0+
3 Линияглавногоканала3+ 13 Конфигурация1
4 Линияглавногоканала2− 14 Конфигурация2
5 Заземление 2 15 Дополнительныйканал+
6 Линияглавногоканала2+ 16 Заземление 4
7
Линияглавногоканала1− 17 Дополнительныйканал−
8 Заземление 1 18 Обнаружениегорячей
вилки
9
Линияглавногоканала1+ 19 Возврат
10
Линияглавногоканала0− 20 Электропитание+3,3В
Порт HDBaseT (RJ-45)
12345678
Контакт№ Сигнал
1 TxD+/HDBT0+
2 TxD−/HDBT0−
3 RxD+/HDBT1+
4 Отсоединение/HDBT2+
5 Отсоединение/HDBT2−
6 RxD−/HDBT1−
7 Отсоединение/HDBT3+
8 Отсоединение/HDBT3−
Порт USB (тип А)
1
3 24
Контакт№ Сигнал
1 V
ШИНА
2 D−
3 D+
4 Заземление
