156
8. Приложение

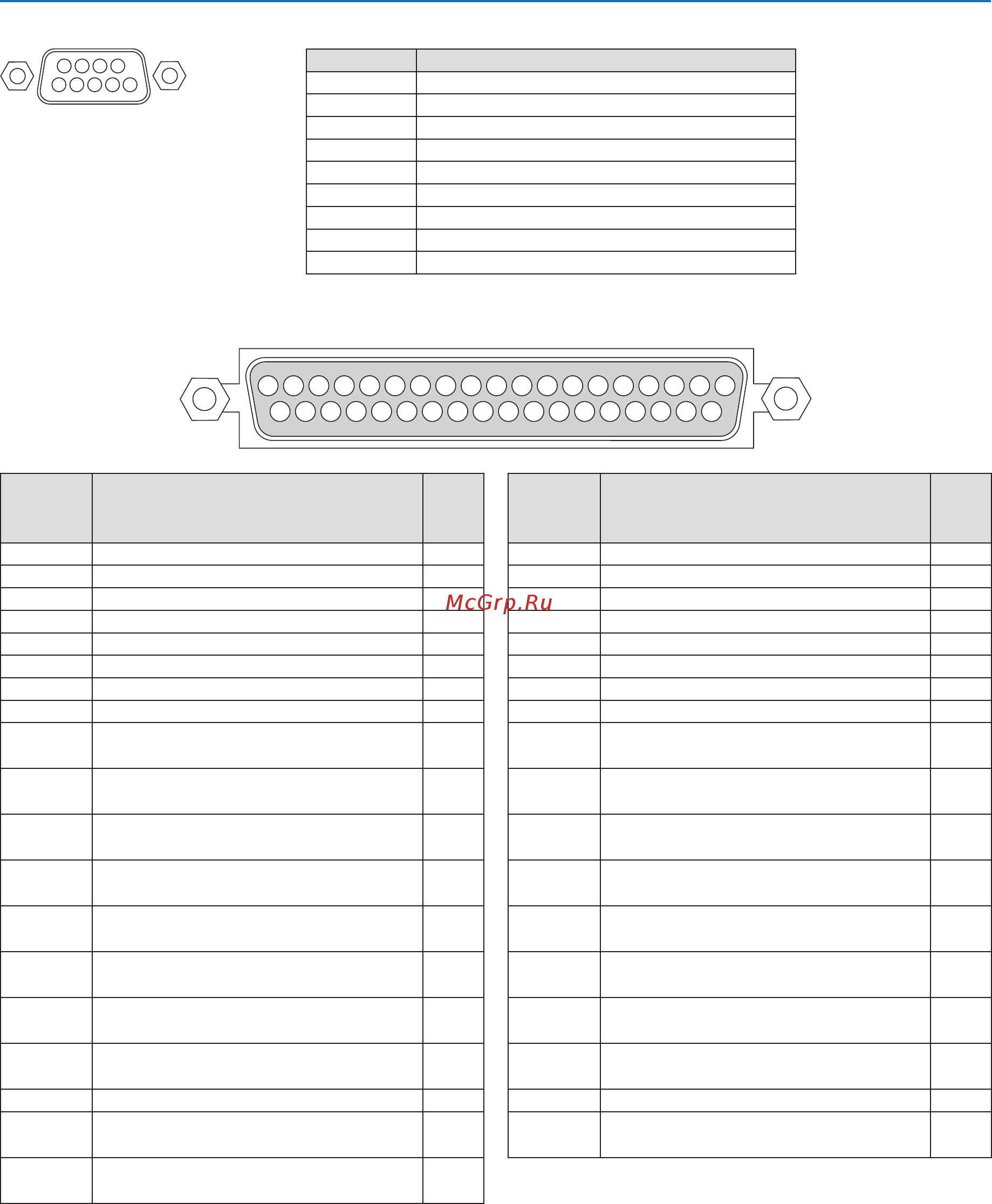

Разъем RS-232C (управление ПК) (9-штыревой D-Sub)
1234
5
6789
Контакт№ Сигнал
1
Неиспользуется
2 Данныепередачи
3 Данныеприема
4 Подключение/контакт6
5 Заземление
6
Подключение/контакт4
7 Неиспользуется
8 Неиспользуется
9 Неиспользуется
Разъем GP I/O (внешнее управление) (37-штыревой разъем D-sub)
19 18 17 16 15 14 13 12 11 10 987654321
37 26 35 34 33 32 31 30 29 28 27 26 25 24 23 22 21 20
Контакт
№
Название сигнала Вход/
вы-
ход
1 зарезервировано ВХОД
2 зарезервировано ВХОД
3 зарезервировано ВХОД
4 зарезервировано ВХОД
5
EXT_GPIN1+(управление) ВХОД
6
EXT_GPIN2+(управление) ВХОД
7
EXT_GPIN3+(управление) ВХОД
8
EXT_GPIN4+(управление) ВХОД
9
GPOUT1+(выходнойконтрольный
сигналвнешнегоЛ/П3D+)
ВЫ-
ХОД
10 зарезервировано ВЫ-
ХОД
11 зарезервировано ВЫ-
ХОД
12 зарезервировано ВЫ-
ХОД
13 зарезервировано ВЫ-
ХОД
14 зарезервировано ВЫ-
ХОД
15 зарезервировано ВЫ-
ХОД
16 зарезервировано ВЫ-
ХОД
17
NC(неподключен) —
18 GND ПИТА-
НИЕ
19 GND ПИТА-
НИЕ
Контакт
№
Название сигнала Вход/
вы-
ход
20 зарезервировано ВХОД
21 зарезервировано ВХОД
22 зарезервировано ВХОД
23 зарезервировано ВХОД
24
EXT_GPIN1-(управление) ВХОД
25
EXT_GPIN2-(управление) ВХОД
26
EXT_GPIN3-(управление) ВХОД
27
EXT_GPIN4-(управление) ВХОД
28
GPOUT1-(выходнойконтрольный
сигналвнешнегоЛ/П3D-)
ВЫ-
ХОД
29 зарезервировано ВЫ-
ХОД
30 зарезервировано ВЫ-
ХОД
31 зарезервировано ВЫ-
ХОД
32 зарезервировано ВЫ-
ХОД
33 зарезервировано ВЫ-
ХОД
34 зарезервировано ВЫ-
ХОД
35 зарезервировано ВЫ-
ХОД
36
NC(неподключен) —
37 GND ПИТА-
НИЕ
