WWQ WPH20 [4/20] Комплектность

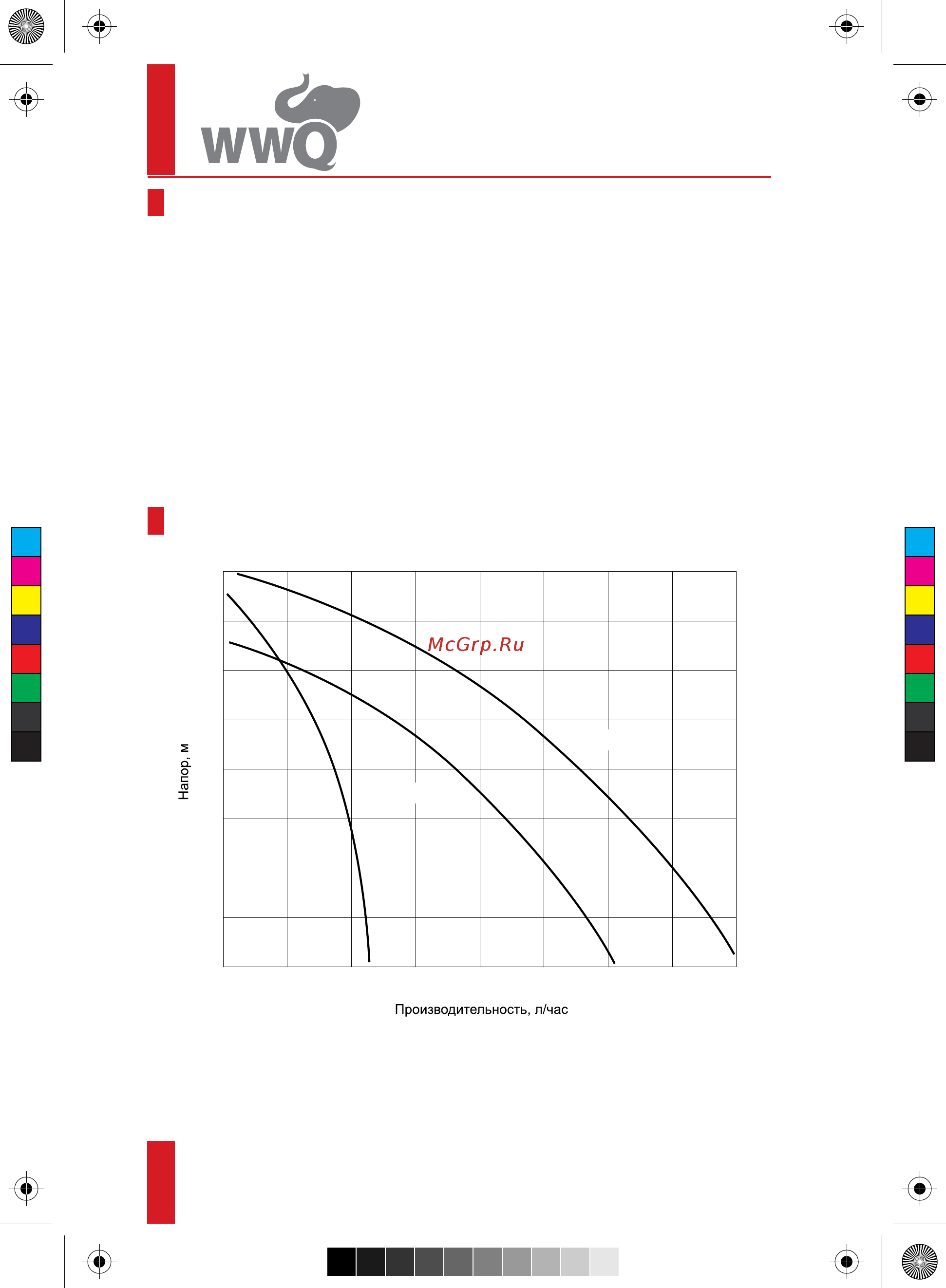

![WWQ WPH20 [4/20] Комплектность](/views2/1375801/page4/bg4.png)
4
0
20000
000040000300001 15000 25000
20
40
10
50
30
80
70
60
5000
35000
WPH15
WPH20
WPH30
5.1. Приведенные характеристики справедливы при нулевой высоте всасывания и минимальных
сопротивлениях потоку воды во всасывающей и напорной магистрали, при номинальной частоте
вращения вала двигателя.
5.2. Производительность насоса снижается с увеличением напора (при максимальном напоре про-
изводительность равна 0 л/час).
5.3. Характеристики насоса ухудшаются со снижением числа оборотов вала двигателя.
5. Гидравлические характеристики
4. Комплектность
Для моделей WPH20 и WPH30:
Насос – 1 шт.,
Сетчатый фильтр грубой очистки сборный – 1 шт.,
Штуцер – 2 шт.,
Гайка штуцера – 2 шт.,
Хомут – 3 шт.,
Прокладка уплотнительная – 2 шт.,
Комплект инструментов для обслуживания
насоса – 1 шт.,
Пробка насосной части запасная – 1 шт.,
Инструкция по эксплуатации – 1 шт.,
Упаковка – 1 шт.
Для модели WPH15:
Насос – 1 шт.,
Сетчатый фильтр грубой очистки сборный – 1 шт.,
Штуцер – 4 шт.,
Гайка штуцера – 4 шт.,
Хомут – 5 шт.,
Прокладка уплотнительная – 7 шт.,
Комплект инструментов для обслуживания
насоса – 1 шт.,
Пробка насосной части запасная – 1 шт.,
Инструкция по эксплуатации – 1 шт.,
Упаковка – 1 шт.
Насос жидкостный высоконапорный
с бензиновым двигателем
C
M
Y
CM
MY
CY
CMY
K
WPH new.pdf 4 06.01.16 01:21
