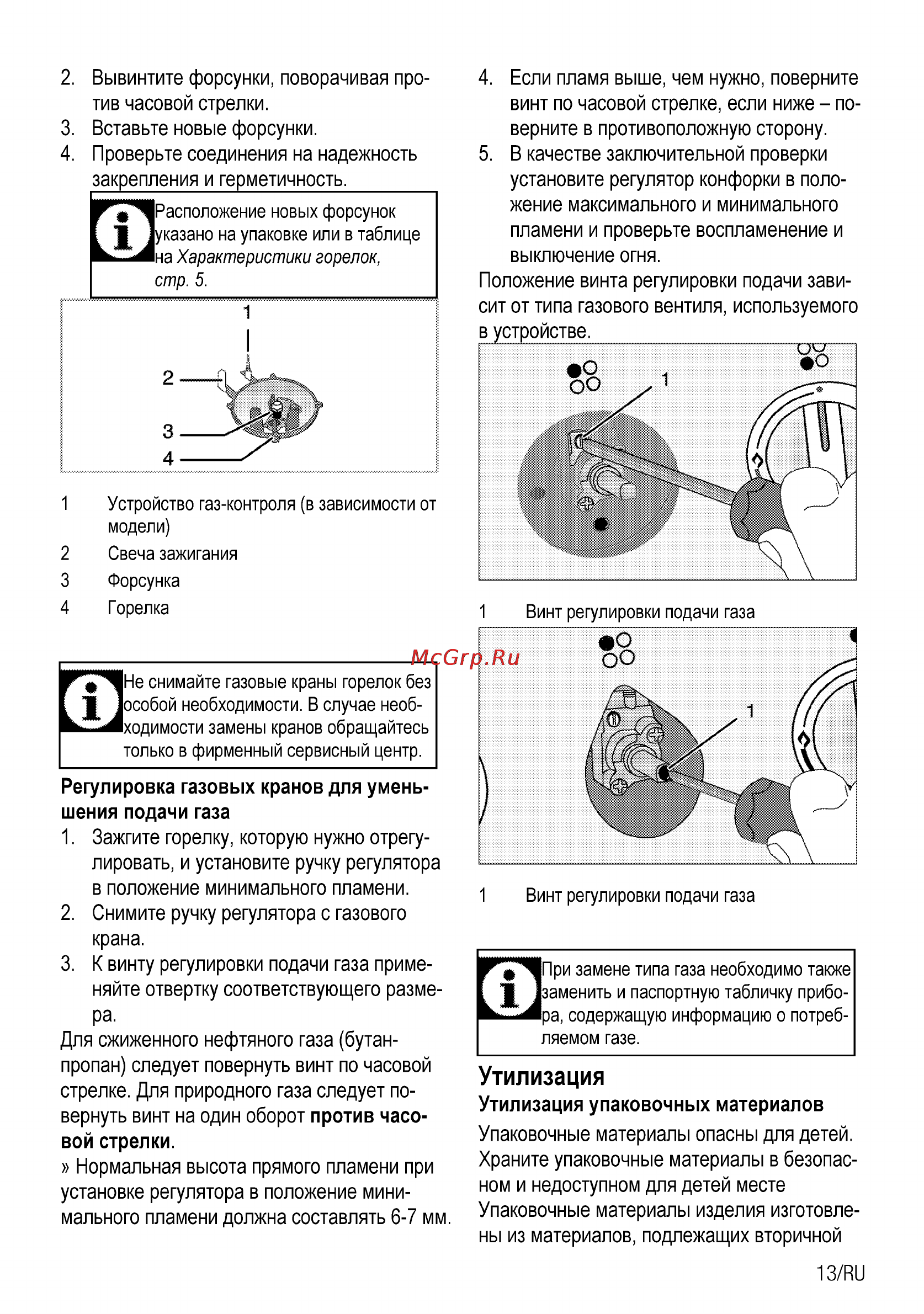

2 Вывинтите форсунки поворачивая про тив часовой стрелки 3 Вставьте новые форсунки 4 Проверьте соединения на надежность закрепления и герметичность ______ Р 2 Расположение новых форсунок I 1 1указано на упаковке или в таблице р Дна Характеристики горелок стр 5 1 I 2 4 Если пламя выше чем нужно поверните винт по часовой стрелке если ниже по верните в противоположную сторону 5 В качестве заключительной проверки установите регулятор конфорки в поло жение максимального и минимального пламени и проверьте воспламенение и выключение огня Положение винта регулировки подачи зави сит от типа газового вентиля используемого в устройстве о ОО 1 з 4 1 2 3 4 Устройство газ контроля в зависимости от модели Свеча зажигания Форсунка Горелка 1 Винт регулировки подачи газа о ОО снимайте газовые краны горелок без к 1 1особ й необходимости В случае необд Сходимости замены кранов обращайтесь 1 только в фирменный сервисный центр Регулировка газовых кранов для умень шения подачи газа 1 Зажгите горелку которую нужно отрегу лировать и установите ручку регулятора в положение минимального пламени 2 Снимите ручку регулятора с газового крана 3 К винту регулировки подачи газа приме няйте отвертку соответствующего разме ра Для сжиженного нефтяного газа бутанпропан следует повернуть винт по часовой стрелке Для природного газа следует по вернуть винт на один оборот против часо вой стрелки Нормальная высота прямого пламени при установке регулятора в положение мини мального пламени должна составлять 6 7 мм 1 Винт регулировки подачи газа Я при замене типа газа необходимо также I Заменить и паспортную табличку прибоД Дра содержащую информацию о потреб ляемом газе Утилизация Утилизация упаковочных материалов Упаковочные материалы опасны для детей Храните упаковочные материалы в безопас ном и недоступном для детей месте Упаковочные материалы изделия изготовле ны из материалов подлежащих вторичной 13 ки
