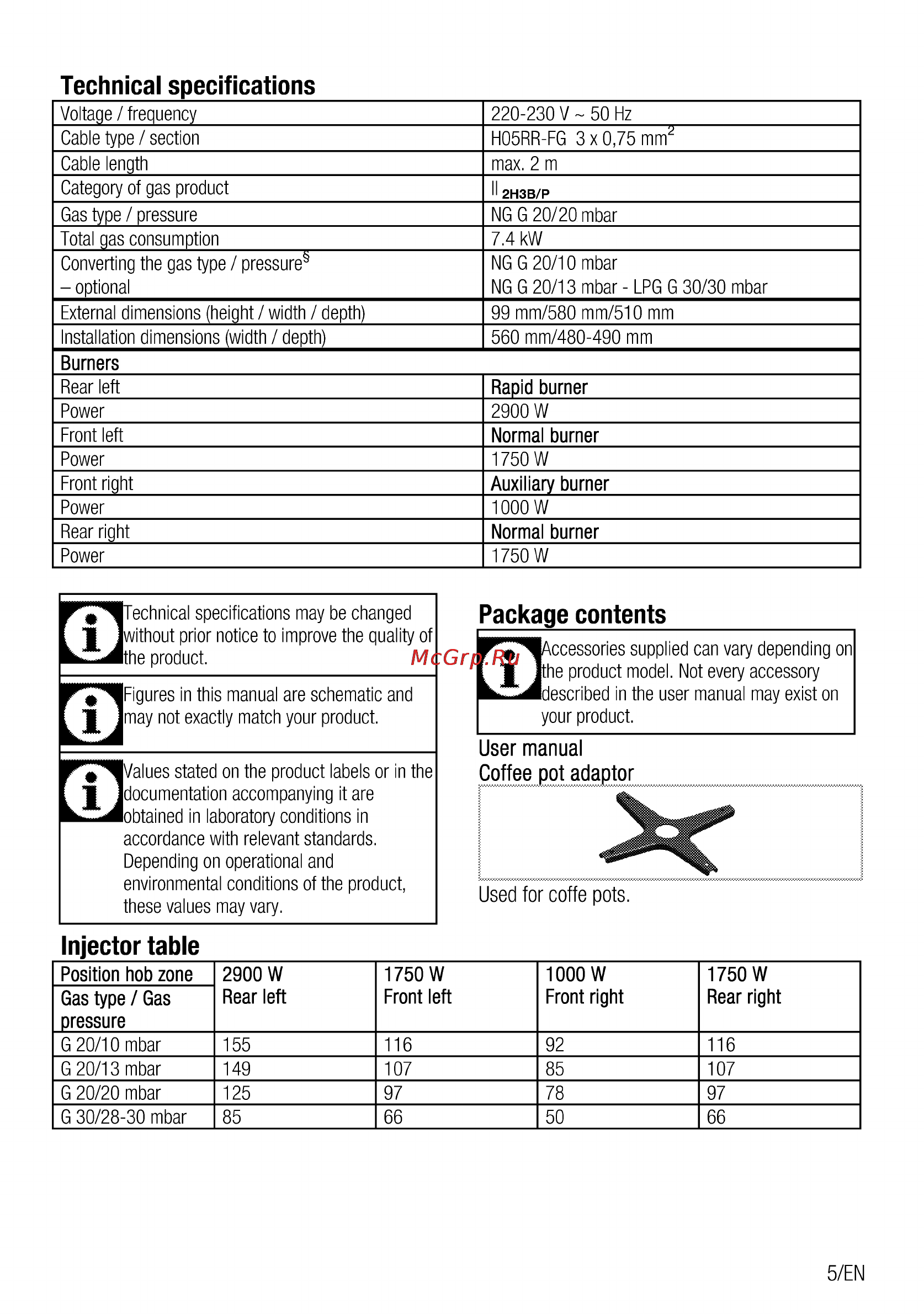

Technical specifications 220 230 V 50 Hz H05RR FG 3 x 0 75 mm2 max 2 m Il 2H3B P NG G 20 20 mbar 7 4 kW NG G 20 1 Ombar NG G 20 13 mbar LPG G 30 30 mbar 99 mm 580 mm 510 mm 560 mm 480 490 mm Voltage frequency Cable type section Cable length Category of gas product Gas type pressure Total gas consumption Converting the gas type pressure optional External dimensions height width depth Installation dimensions width depth Burners Rear left Power Front left Power Front right Power Rear right Power Rapid burner 2900 W Normal burner 1750W Auxiliary burner 1000W Normal burner 1750W echnical specifications may be changed J Jwithout prior notice to improve the quality of the product Figures in this manual are schematic and J Jmay not exactly match your product Values stated on the product labels or in the J Jdocumentation accompanying it are obtained in laboratory conditions in accordance with relevant standards Depending on operational and environmental conditions of the product these values may vary Package contents ccessories supplied can vary depending on le product model Not every accessory escribed in the user manual may exist on Dur product B User manual Coffee pot adaptor Used for coffe pots Injector table Position hob zone Gas type Gas pressure G 20 1 Ombar G 20 13 mbar G 20 20 mbar G 30 28 30 mbar 2900 W Rear left 1750W Front left 1000W Front right 1750W Rear right 155 149 125 85 116 107 97 66 92 85 78 50 116 107 97 66 5 EN
