5 Задняя панель устройства

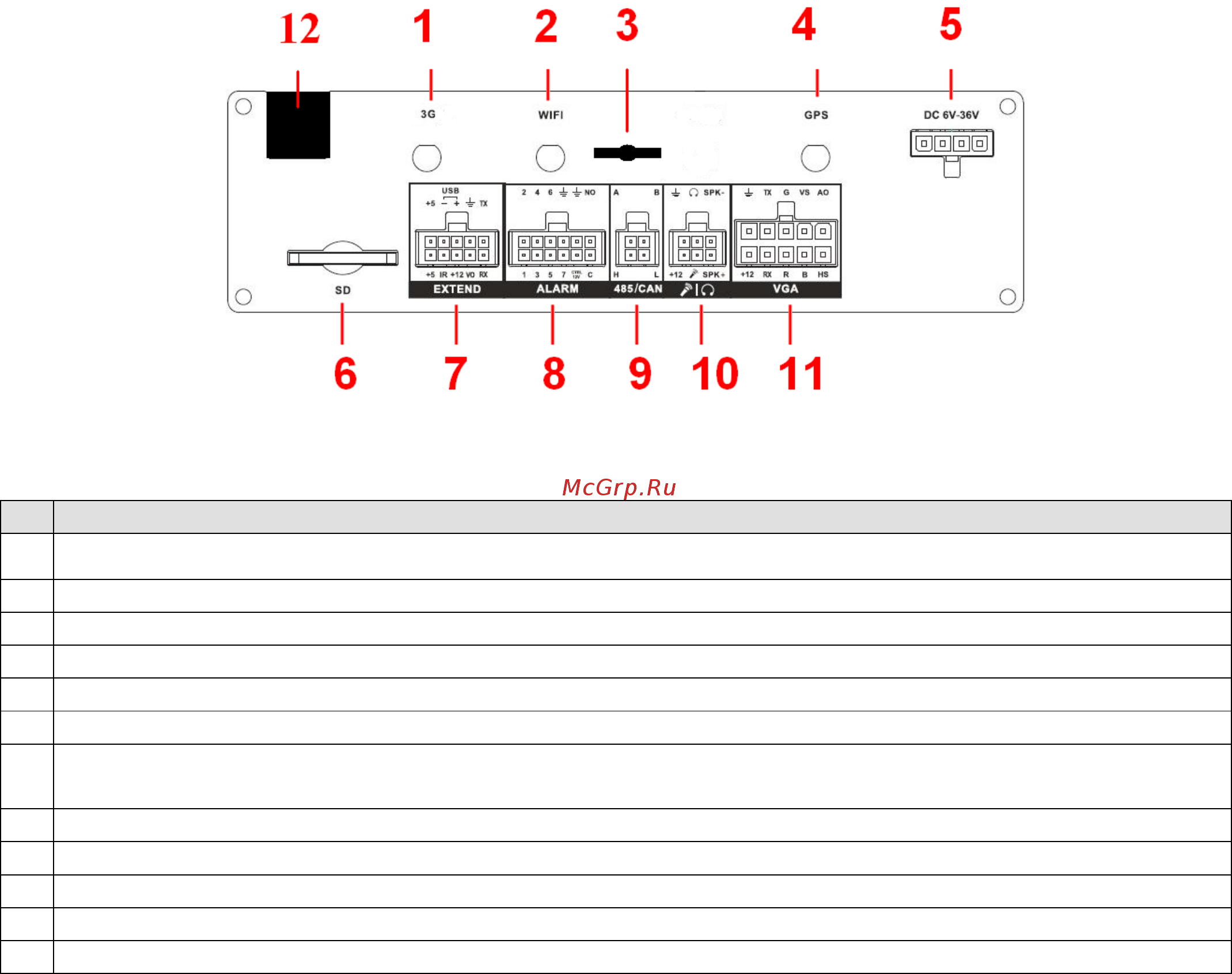

Описание функциональных элементов задней панели MDVR приведено в таблице ниже.
№
Элемент
1
Разъем для 3G антенны
2
Разъем для WIFI антенны
3
Крепление задней панели MDVR
4
Разъем для GPS антенны
5
Разъем питания видеорегистратора (8-36В)
6
Слот SD-карты
7
Дополнительный порт для подключения комплектных разветвителя или других внешних
устройств
8
Тревожные входы/выходы
9
RS485 порт для управления PTZ-устройствами и CAN порт (сервисный)
10
Аудио порт для двунаправленных переговоров
11
VGA видео выход
12
Аудио/видео входы/выходы + разъемы питания для видеокамеры, микрофона, монитора
