RVi RVi-RM04 [11/48] Схема подключения питания

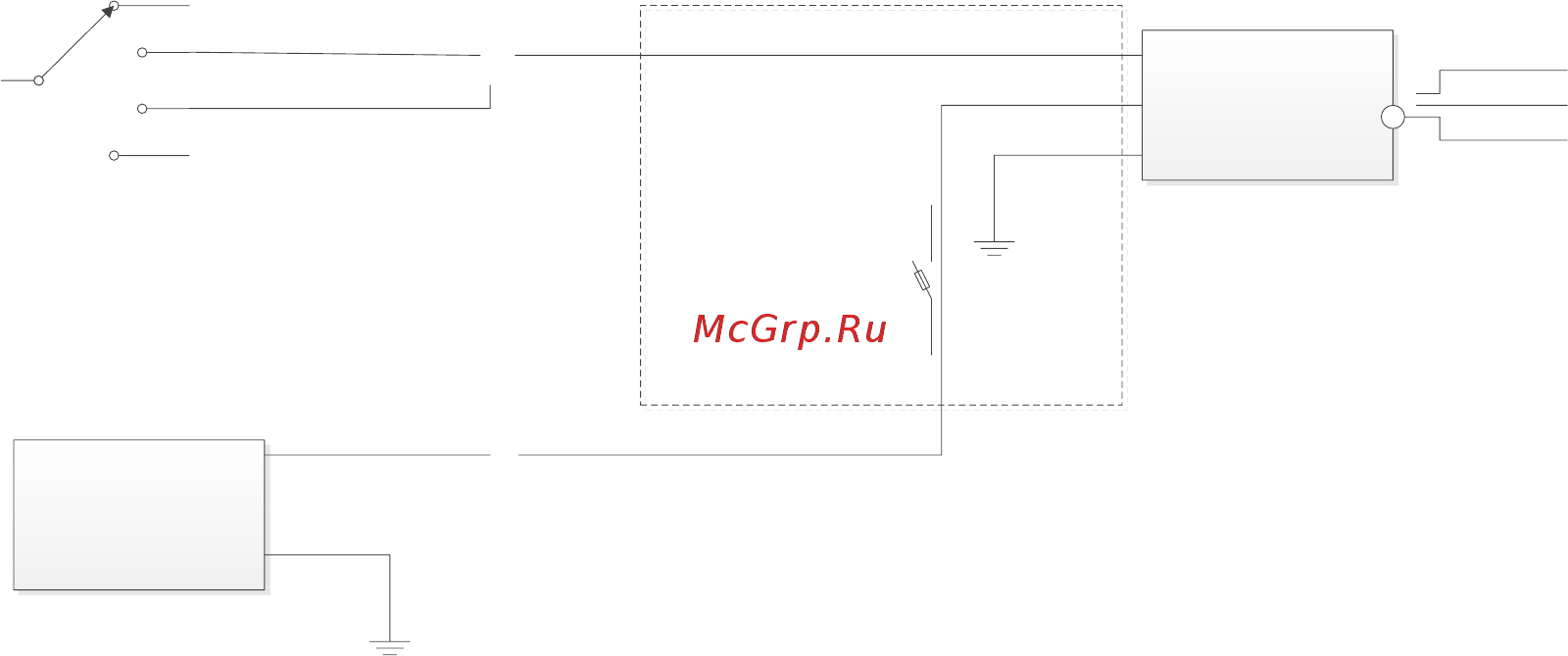

6 Схема подключения питания

Справедлива для серий: RVI-RM04, RVI-RM04L, RVI-RM04SD, RVI-R08Mobile, RVI-RM08,

RVI-RM12, RVI-RM16, RVI-IPNM04

Регистратор

АКБ (12-24)В

LOCK

ACC

START

ACC

Предохранитель 1

Основная ветвь

питания

Основная ветвь

питания

Выходы питания:

монитор

Камеры

микрофоны

Выходы питания:

монитор

Камеры

микрофоны

1. Предохранитель установлен на входной линии питания MDVR (красный/желтый/коричневый

провод в зависимости от поставки и модели).

2. Минус питания (земля): черный провод.

3. Линия ACC: красный/оранжевый/желтый/синий провод (в зависимости от поставки и модели).

4. Минус ACC (земля): только серия RVI-RM12 - коричневый провод.

 Линия ACC может замыкаться: 1. только в положении ACC замка зажигания, 2. только в

положении ON или 3. в обоих положениях. Способ замыкания зависит от задачи, способ

подключения к линиям зажигания – от схемы проводки транспортного средства.

 Никакие дополнительные элементы для питания периферии регистратора не требуются. MDVR

имеет встроенный преобразователь, выводящий выходное напряжение на уровень 12VDC. При

отключении регистратора периферия также будет отключена от источника внешнего питания.

Мощность выходов питания зависит от модели.

 MDVR включается только при подаче напряжения на все три контакта: +, ACC и – к.

Также должен быть закрыт замок регистратора.

Питание камер видеонаблюдения и периферийного оборудования может производиться

непосредственно с соответствующих выходов регистратора 12В.
