12

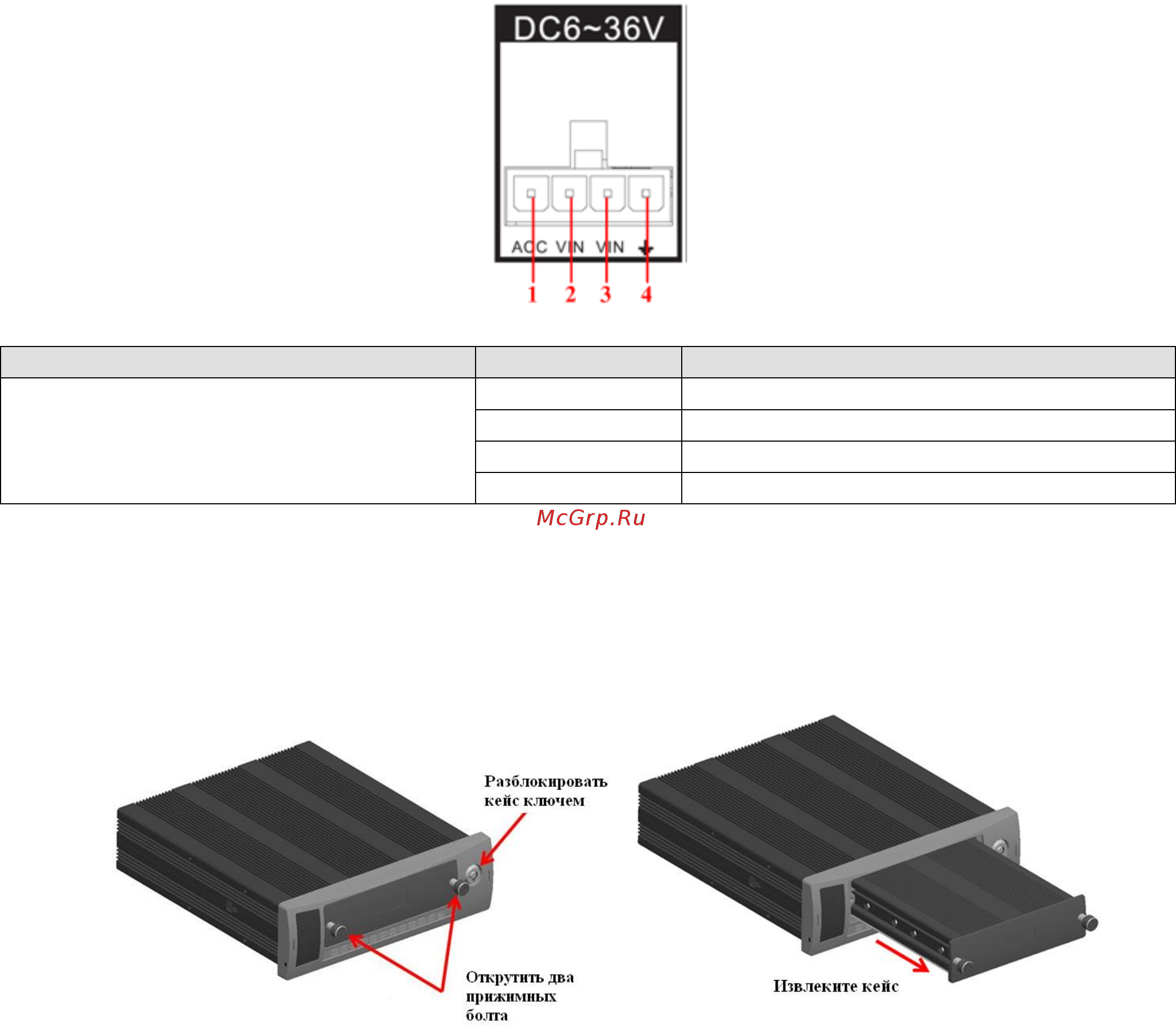

6.1 Разъем питания MDVR
Порт
№
примечание
Вход питания MDVR
1 (ACC)
Вход зажигание
2 (VIN)
Вход питание (резерв)
3 (VIN)
Вход питание
4
Вход земля
7 Установка HDD
Откройте замок блокировки Mobile rack ключом, открутите прижимные болты-головки (до конца, но
без снятия) и извлеките кейс из видеорегистратора.
Разберите Mobile rack, как показано на рисунке ниже, и установите HDD.
SD-карта устанавливается в слот на задней панели MDVR.
