Құрылғыны ұзартқыш сым, адаптер
немесе көп бағытты розеткаға жалғамау
керек (өрт шығу қауіп бар). Құрылғының
қолданыстағы стандарттар мен
ережелерге сəйкес жерге қосылғанын
тексеріңіз.
Қуат сымын құрылғының ыстық
бөліктерінің ешқайсысына тимейтін етіп
төсеу керек.
Құрылғыны барлық магниттік
полюстерде ені кем дегенде 3 мм
түйіспелі саңылаудың көмегімен желіден
ажыратуға мүміндік беретін қондырғыға,
мысалы, желіні автоматты қорғайтын
ажыратқышқа, жерге
тұйықталудан
қорғау тетігіне немесе сақтандырғышқа
жалғаңыз.
Қосылым сымының ешбір жері 90°C
температураға төзе алмайды. Көк
нейтрал сымды "N" таңбасы салынған
ағытпаға жалғау керек. Қоңыр (немесе
қара) фазалық сымды ("L" таңбасы
салынған ағытпаға жалғанған) əрқашан
тоқ жүріп тұрған фазаға жалғау керек.
Қосылым сымын ауыстыру
Қосылым сымын ауыстыру үшін тек
H05V2V2-F T90 сымын немесе осының
баламасын қолданыңыз. Сымның
қимасының кернеуге жəне жұмыс
температурасына сəйкес екеніне көз
жеткізіңіз. Сары/жасыл түсті жерге қосу
сымы қоңыр (немесе қара) түсті фазалық
сымнан шамамен 2 см ұзынырақ болуға
тиіс.

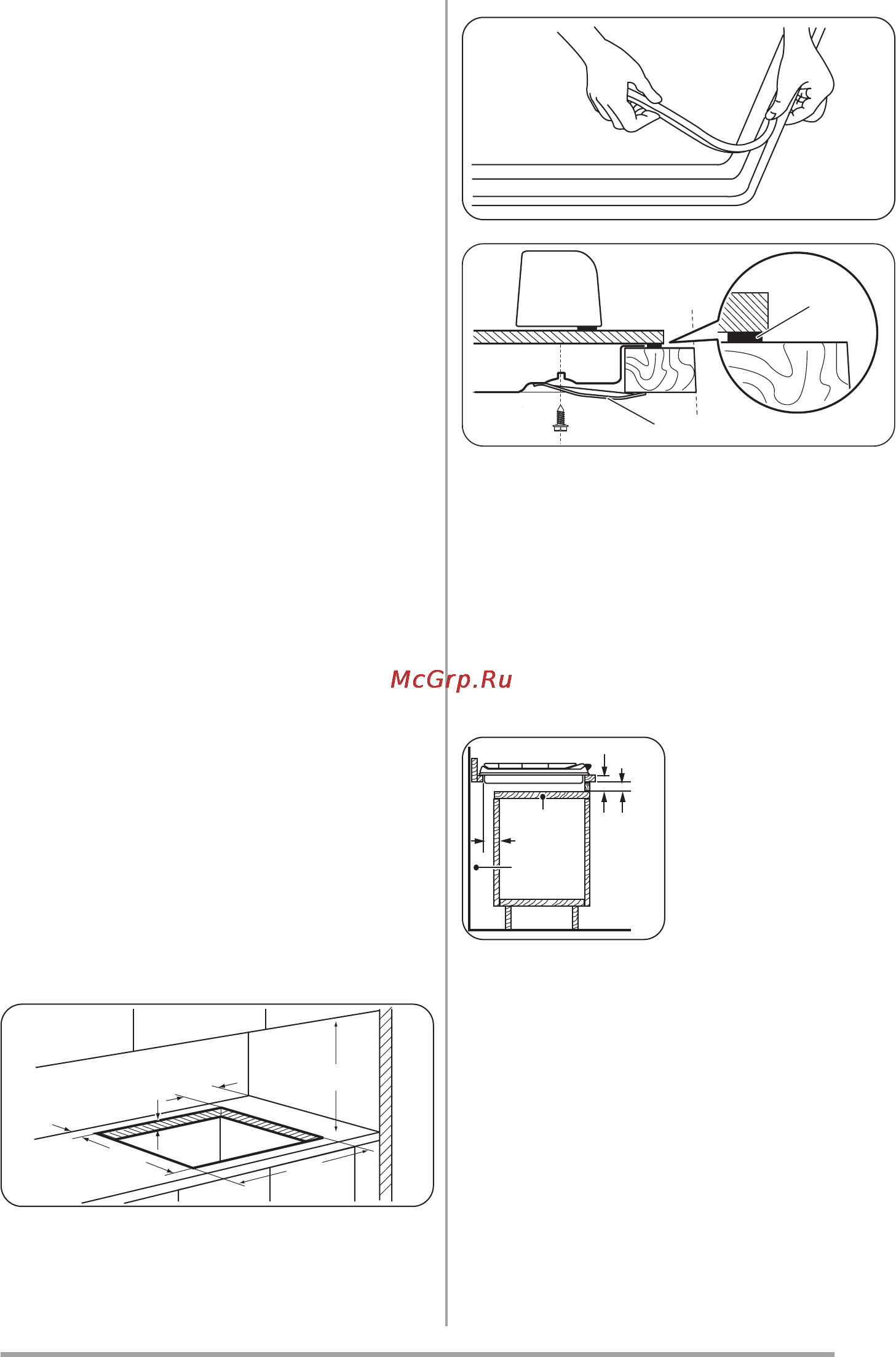

Кіріктіру
min. 55 mm
min. 650 mm
550 mm
min. 450 mm
30 mm
470 mm
A
B
A) жинақтағы тығыздағыштар
B) жинақтағы қапсырмалар
Кірістіру жолдары
Есігі бар ас үй жиһазы
Пештің астына орнатылатын тақта алуға
оңай жəне техникалық қызмет көрсету
қажет болғанда қол жеткізуге оңай болуға
тиіс.
min 20 mm
(max 150 mm)
30 mm
60 mm
b
a
a) Алынбалы тақта
b) Қосылым сымдарына арналған орын
19
