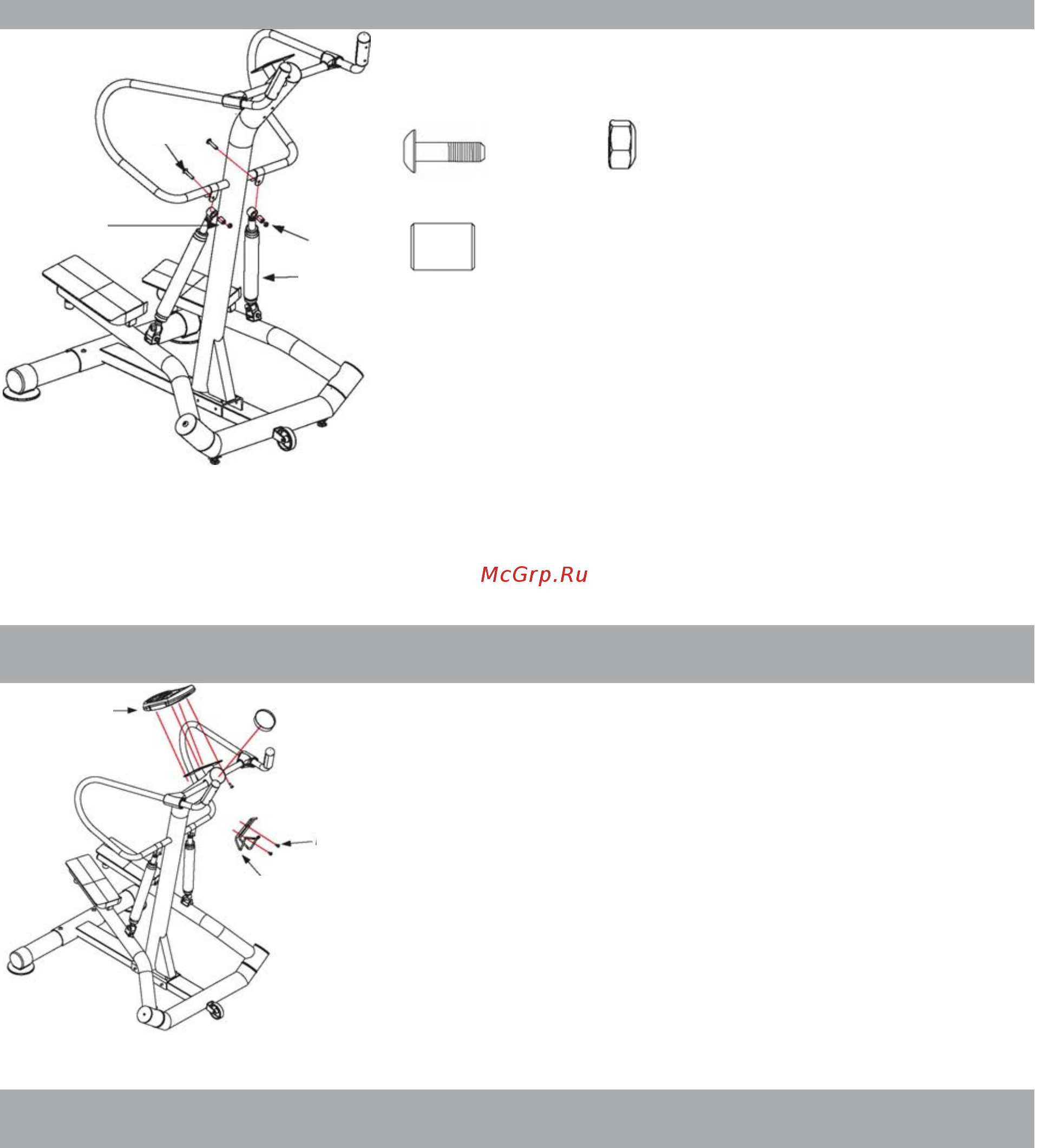

СБОРКА, ШАГ 5
ДЕТАЛИ, НАХОДЯЩИЕСЯ В ПАКЕТЕ ДЛЯ ШАГА 5:
БОЛТ (A)
Кол-во:
2
ГАЙКА (B)
Кол-во: 2
ВКЛАДЫ
Ш (С)
Кол-во: 2
A)
Откройте ПАКЕТ С ДЕТАЛЯМИ ДЛЯ ШАГА 5.
B)
С помощью 1 БОЛТА (А), 1 ВКЛАДЫША (С) и 1 ГАЙКИ (В)
прикрепите ОБЕСПЕЧИВАЮЩИЙ СОПРОТИВЛЕНИЕ ЦИЛИНДР к
ЛЕВОМУ ПОРУЧНЮ.
C) Теперь таким же образом прикрепите второй цилиндр к
ПРАВОМУ ПОРУЧНЮ.
БОЛТ
(
А
)
ВКЛАДЫШ
(
С
)
ГАЙКА
ЦИЛИНДР
СБОРКА, ШАГ 6
A)
С помощью закрепленных шурупов установите КОНСОЛЬ
на СТОЙКЕ.
B)
С помощью закрепленных шурупов установите
ДЕРЖАТЕЛЬ ДЛЯ БУТЫЛКИ С ВОДОЙ на СТОЙКЕ.
C) Вставьте ЗАГЛУШКУ в верхнюю часть СТОЙКИ
КОНСОЛИ.
КОНСОЛЬ
ЗАКРЕПЛЕ
ННЫЕ
ШУРУПЫ
Д
ЕРЖАТЕЛЬ ДЛЯ
БУТЫЛКИ С ВОДОЙ
ПРИМЕЧАНИЕ: Специального пакета с деталями для шага 6 нет.
СБОРКА ЗАВЕРШЕНА!
